Kaori K050-34钎焊板式换热结构

　　这款钎焊板式换热单元在民用采暖、工业液压冷却、小型制冷系统里的适配场景非常广，做液压站配套选型的时候，这类紧凑结构的换热器往往是小空间安装位的首选，不像管壳式换热器需要预留大段的管束抽装空间，它的整体结构是叠片式压紧钎焊成型，四个接口分置在端板的上下对角位置，现场布管的时候可以直接对应同侧上进下出或者异侧逆流的管路走向，不用额外加装转向接头。从结构设计逻辑来看，这类换热单元的板片是采用人字形波纹冲压成型，叠装的时候相邻板片的波纹方向相反，接触点在真空钎焊的时候形成均匀的支撑点阵，既可以承受1.6-3.0MPa的工作压力，又能让流经板间的流体在低流速下形成湍流，大幅提升换热效率，避免层流状态下换热系数骤降的问题，很多做小型冷水机、壁挂炉二次换热的工程师选这款型号，就是看中它在小流量工况下的换热稳定性，不会因为流体流速低就出现换热效率跳水的情况。

　　从安装边界来看，这款换热单元的整体外形是立式长方体结构，四个外伸的接口都是标准外螺纹结构，安装的时候不需要额外做焊接处理，直接用对应规格的内螺纹活接就能完成管路连接，安装固定的时候可以利用端板上的预留安装孔做壁挂或者支架固定，不需要额外做包覆框架，整体占用的安装空间不到同换热量管壳式换热器的三分之一，很多设备集成度高的场合，比如机床主轴冷却、小型空压机余热回收，都能把它塞在设备机架的空余缝隙里，不用单独预留设备安装位。实际使用的时候，两侧流道分别走冷热流体，逆流布置的时候换热温差可以做到最小，板片间的流道间隙是按照常规洁净流体设计的，适合走水、防冻液、液压油、制冷剂这类不含大颗粒杂质的介质，如果是走带有细小杂质的流体，需要在入口端加装Y型过滤器，避免杂质卡在板片波纹缝隙里造成流道堵塞，这点在做选型配套的时候经常会被新手忽略，后期使用的时候容易出现流量不足、换热效率下降的问题。

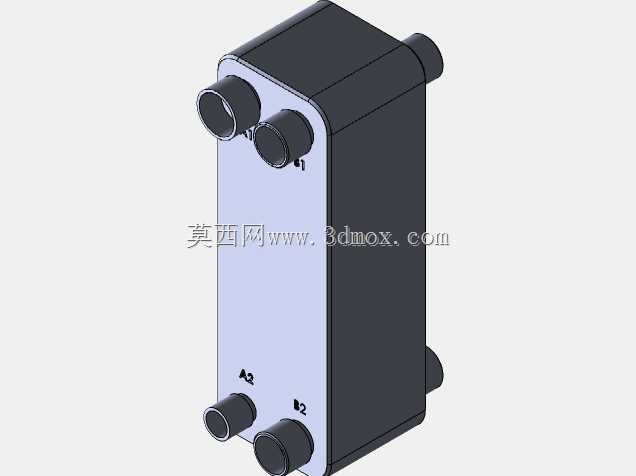

　　从结构细节来看，端板上的接口标识清晰标注了A2、B2的流道标识，现场接管的时候可以直接对照标识区分冷热侧接口，不用反复核对流道走向，避免接反管路造成换热效率不达标。整个换热单元没有额外的密封垫片，是靠铜箔钎焊实现板片间的密封，相比可拆式板式换热器，它的耐温范围更广，不会出现垫片老化渗漏的问题，后期维护成本更低，只要做好入口过滤，基本可以做到全生命周期免维护，很多无人值守的换热站点用这类结构的换热器，就是看中它无密封垫片、长期运行渗漏风险低的特性。做三维建模的时候，这个模型把板片叠装后的整体外形、接口位置、端板标识都做了1:1还原，在做设备整体布局的时候，可以直接调取这个模型核对安装空间、接口对接位置，不用反复测量实物尺寸，能大幅减少布局阶段的干涉问题，尤其是做机架布管的时候，可以提前预留出扳手操作空间，避免后期装配的时候出现活接拧不到位的情况。

　　在实际工程应用里，这类小型号的板式换热器经常被用在10-30匹的制冷系统里做蒸发器或者冷凝器，也会用在小型液压站的油温冷却回路里，把液压系统的工作油温稳定在35-55摄氏度的最佳工作区间，避免油温过高造成液压油粘度下降、密封件老化加速的问题。在采暖系统里，它可以作为壁挂锅炉的二次换热单元，把锅炉侧的高温水和地暖侧的低温水分隔开，避免锅炉侧的水垢进入地暖管路造成管路堵塞。不同工况下选型的时候，只需要核对接口通径、换热面积、设计压力这几个核心参数，就能匹配对应的系统需求，这款K050-34的接口通径、板片数量都是固定规格，对应额定换热量可以覆盖常规小型换热场景的需求，做系统集成的时候不用单独定制板片数量，采购周期更短，适合批量配套的设备生产场景。建模的时候特意还原了钎焊后板片边缘的叠层轮廓，还有端板的哑光漆面质感，在做设备渲染展示的时候，可以更真实地还原实物的外观效果，不会出现模型和实物外观偏差太大的问题，给客户做方案展示的时候也能更直观地呈现设备的整体布局效果。
