适配ANSI标准120B系列多齿数链轮结构

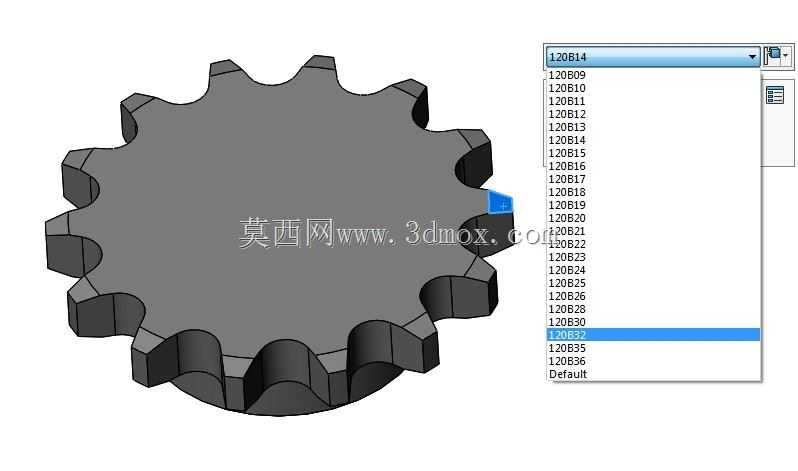

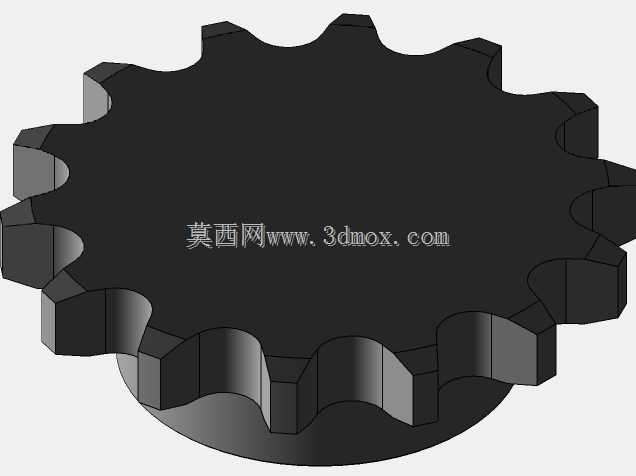

　　在各类工业传动场景中，链传动凭借不打滑、传动比准确、对恶劣工况适应性强的特点，被广泛应用在输送线、农机、重型工程机械、物流分拣设备等需要传递大扭矩的场合，而链轮作为链传动系统里和链条直接啮合的核心零件，其齿形精度、安装适配性直接决定整套传动机构的运行寿命与噪音表现。本次设计的120B规格链轮，对应ANSI链条标准体系，覆盖9齿到36齿的常用齿数配置区间，能够适配市面上所有符合ANSI标准的同规格链条，不需要针对特定品牌链条做额外的齿形修配，在设备改造、备件替换场景下能大幅降低选型匹配的时间成本。从实际使用场景来看，这类链轮常被用在重载输送设备的驱动端，比如建材生产线上的板链输送机构、矿山设备的物料牵引结构、

　　农业收获机械的动力传递单元，这类场景普遍存在粉尘多、润滑条件一般、瞬时冲击载荷大的特点，因此在齿形设计阶段，就参考了标准三圆弧一直线的齿廓参数，齿沟圆弧半径严格匹配120B链条的滚子直径，保证链条啮入啮出时能顺滑过渡，不会出现卡滞、跳齿的问题，同时齿侧间隙预留了合理的磨损余量，即使长期运行出现正常磨损，也不会轻易发生脱链故障。在结构设计层面，轮缘部分的齿顶做了微小的倒角处理，一方面是避免安装时尖锐棱边划伤操作人员，另一方面也能引导链条在小幅偏斜的工况下顺利滑入齿槽，降低安装调试时的对中难度；轮毂部分的轴向尺寸参考了同规格链轮的通用安装尺寸，能够适配常用孔径的轴伸，键槽位置预留了标准平键的安装空间，

　　不需要二次加工就能直接和常规输出轴配合安装，同时轮毂和轮辐之间做了均匀的过渡圆角，避免热处理或者重载工况下出现应力集中导致的轮体开裂问题。从安装边界来看，不同齿数的链轮对应不同的齿顶圆直径，9齿小齿数链轮因为单齿承载的载荷更大，齿根厚度做了针对性加强，适合安装在空间紧凑、传动比大的驱动端位置；36齿大齿数链轮传动更平稳，多边形效应更弱，适合用在对运行噪音、传动平稳性要求更高的从动端位置，所有齿数的链轮轴向安装尺寸保持统一，在同一套传动系统里更换不同齿数的链轮调整传动比时，不需要调整轴系的轴向固定结构，大幅提升设备改型的效率。在实际选型应用中，需要注意链轮和链条的共面安装要求，即使这款链轮的齿形做了导入优化，

　　也要保证两轴的平行度偏差在允许范围内，避免出现偏磨导致的齿面过早失效；另外在长期运行场景下，齿面的磨损量超过齿厚的15%时就需要及时更换备件，这款标准化的链轮因为完全匹配通用ANSI标准，替换时不需要重新测绘，直接选用对应齿数的同规格产品即可完成更换，能大幅缩短设备停机维护的时间。对于三维建模从业者来说，这类链轮的建模过程需要重点关注齿形参数的准确性，不能只做外观近似的齿形，要严格对应标准里的齿沟角、齿顶高、齿根厚参数，否则做出来的模型在做装配干涉检查、运动仿真时会出现啮合错误，无法给后续的结构设计提供准确的参考依据；同时轮体的拔模斜度、圆角细节也要符合实际加工工艺要求，避免出现无法开模或者加工的结构，保证三维模型能直接对接后续的生产加工环节。
