摩托车车把夹紧固定连接管件结构

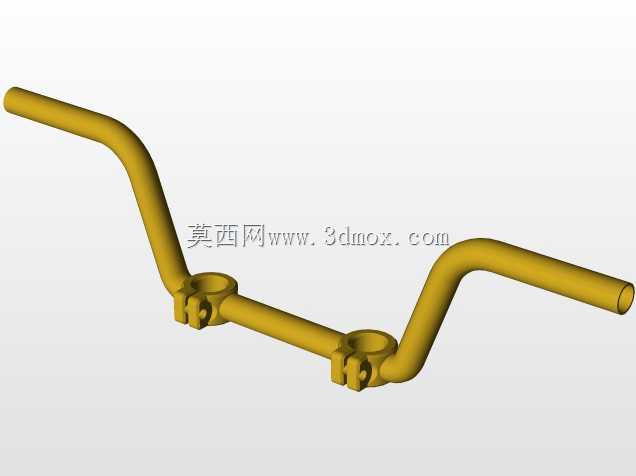

　　该结构件属于摩托车操纵系统的核心连接部件，主要承担车把与上联板之间的夹紧固定、载荷传递功能，日常骑行过程中，驾驶员施加在车把上的转向力矩、颠簸路面带来的冲击载荷，都会通过该部件传递至转向机构，是保障骑行操控稳定性与安全性的关键受力零件。从实际应用场景来看，该部件适配跨骑式摩托车的常规车把安装结构，既可以用于原厂量产车型的配套装配，也能满足改装场景下的车把固定需求，适配直径22mm的标准通用摩托车钢管车把，安装时无需对车把或上联板做额外的切削加工，仅需配合标准螺栓即可完成锁紧固定。

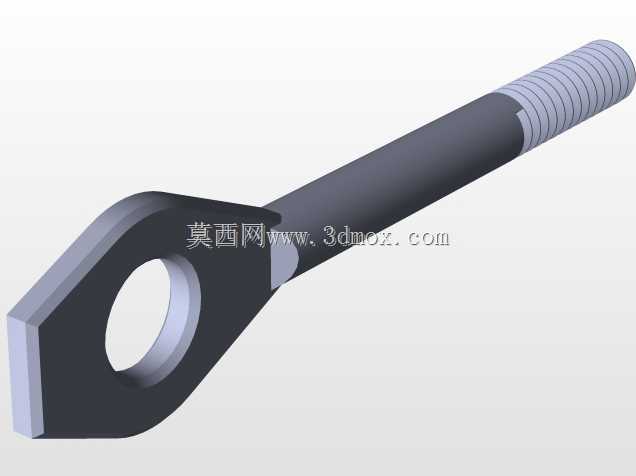

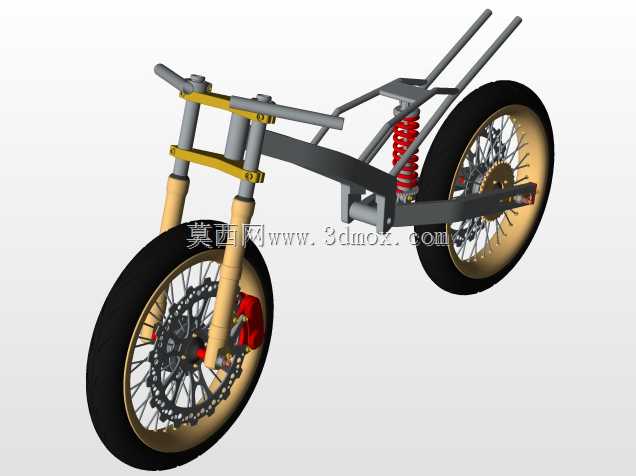

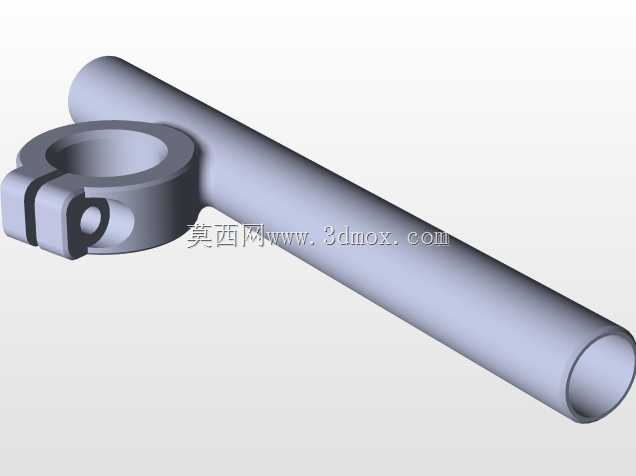

　　从功能特性层面分析，该部件采用开口抱箍加一体化延伸管的结构设计，抱箍部分的开口缝隙预留了足够的锁紧变形量，当螺栓穿过抱箍两侧的安装孔锁紧时，抱箍内圈会均匀收缩，抱紧穿过内孔的车把钢管，不会出现局部应力集中导致的车把压痕或者锁紧打滑问题；延伸的长管部分一方面可以作为车把线束的走线通道，将刹车油管、控制开关线束从管内穿过，避免线束外露被剐蹭磨损，另一方面也可以拓展安装后视镜、护手、手机支架等附加配件，管端的平整切口设计能够保证堵头或者拓展配件的安装贴合度，不会出现装配间隙。

　　设计过程中优先考虑了受力合理性与装配便利性，抱箍与长管的衔接位置做了大圆弧过渡处理，避免直角衔接带来的应力集中问题，经过有限元受力校核，在承受150N·m的转向冲击载荷时，衔接位置的最大应力远低于常用45号钢或者6061铝合金的屈服强度，不会出现断裂变形风险。抱箍内圈的粗糙度控制在Ra1.6以内，既保证与车把钢管的接触摩擦力足够，也不会因为表面过于粗糙划伤车把的电镀层或者喷涂层；抱箍上的螺栓安装孔做了沉台设计，锁紧时螺栓头可以完全沉入沉台内，不会突出于零件表面，避免剐蹭驾驶员衣物或者影响周边配件安装。

　　外形尺寸与安装边界方面，抱箍部分的内孔直径与标准车把外径保持H7/h6的间隙配合，装配时车把可以轻松穿入抱箍内孔，锁紧后无旷量；抱箍的外圆直径控制在38mm，开口缝隙宽度为2mm，锁紧后缝隙不会完全闭合，保留一定的预紧余量，避免长期使用后出现锁紧力衰减。延伸长管的外径为25mm，内径为19mm，足够容纳3-4根常规车把线束同时穿过，管身长度根据常规车型的安装空间设计为180mm，安装后不会与上联板、仪表支架等周边部件发生运动干涉，车把左右转动到最大角度时，管身与周边部件的最小间隙保持在8mm以上，不会出现磕碰磨损。

　　实际装配调试时，需要注意螺栓的锁紧力矩要控制在22-25N·m之间，力矩过小会导致车把打滑移位，力矩过大则会导致抱箍过度变形，夹裂车把钢管或者导致抱箍自身出现塑性变形；如果采用铝合金材质加工该零件，表面可以做阳极氧化处理提升耐磨与耐腐蚀性能，如果采用钢制材料则需要做镀锌或者喷塑处理，避免长期暴露在户外环境下出现锈蚀，影响结构强度与外观。该结构的建模过程完全按照实际加工工艺逻辑搭建，抱箍的开口缝隙、安装沉台、过渡圆弧等特征都保留了完整的建模参数，设计人员可以根据不同车型的安装需求，直接调整管身长度、抱箍内孔直径等参数，快速衍生出适配不同车型的变体结构，无需重新从零开始建模，能够大幅缩短同类型零件的设计开发周期。
