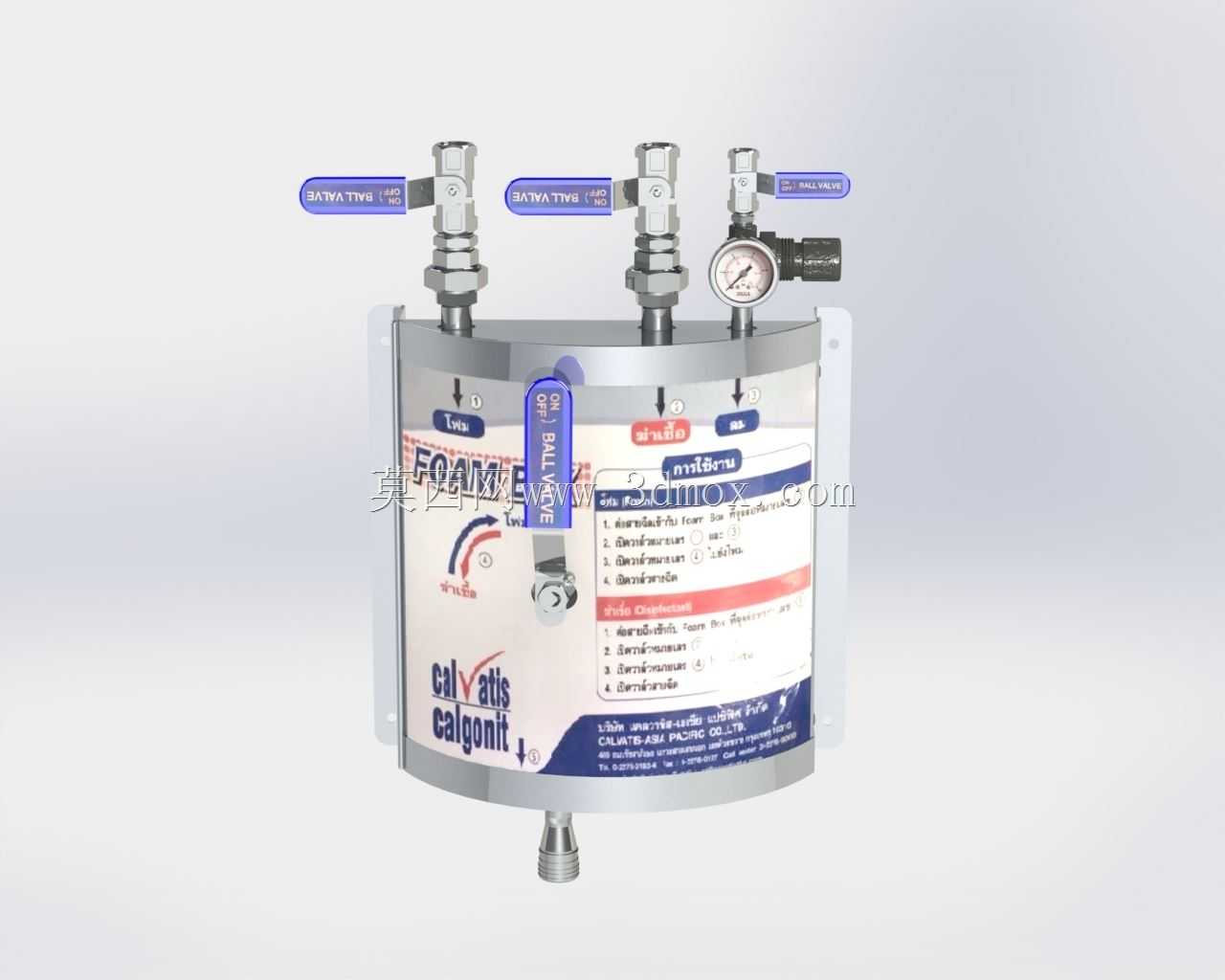

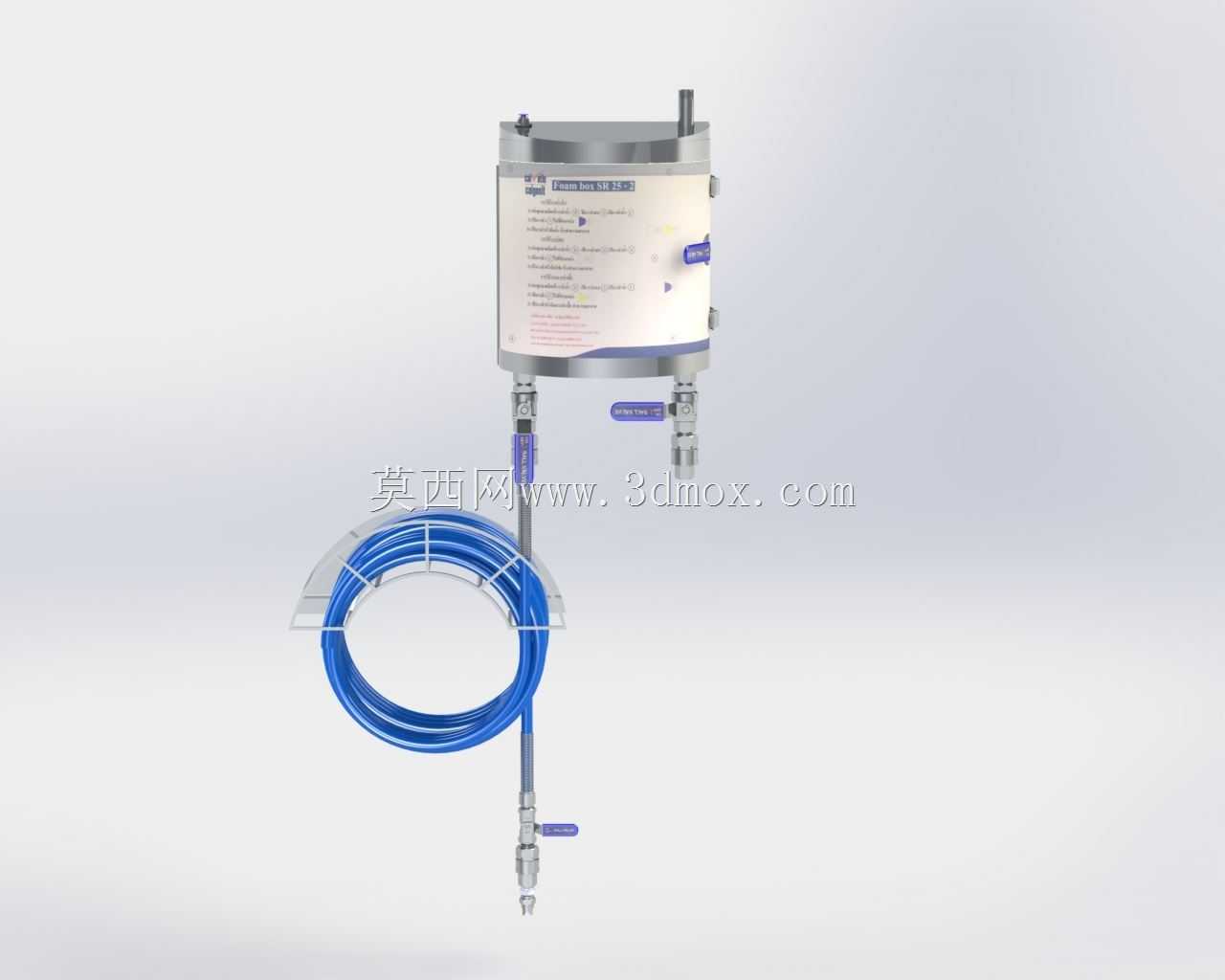

壁挂式流体输送调压管路集成装置

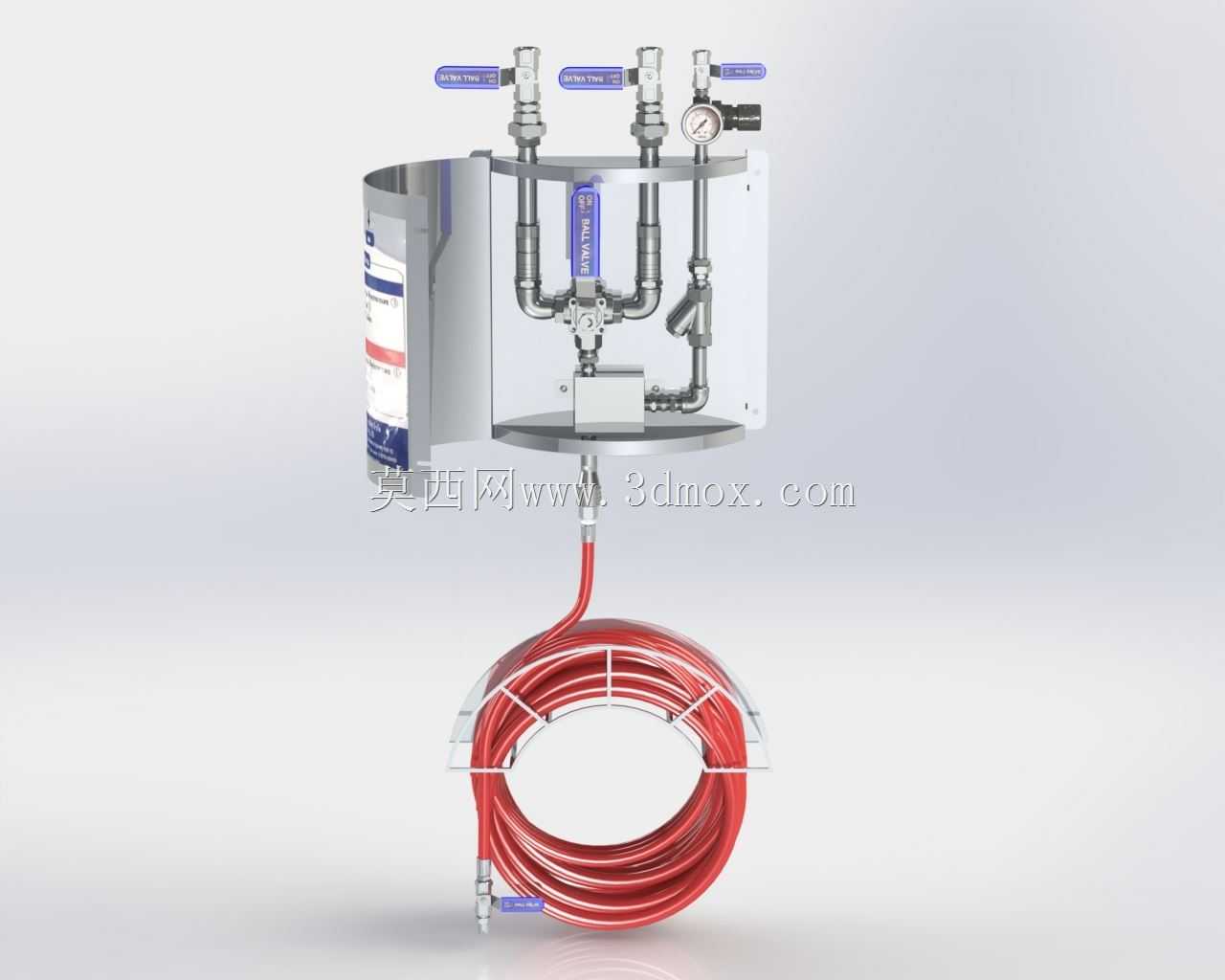

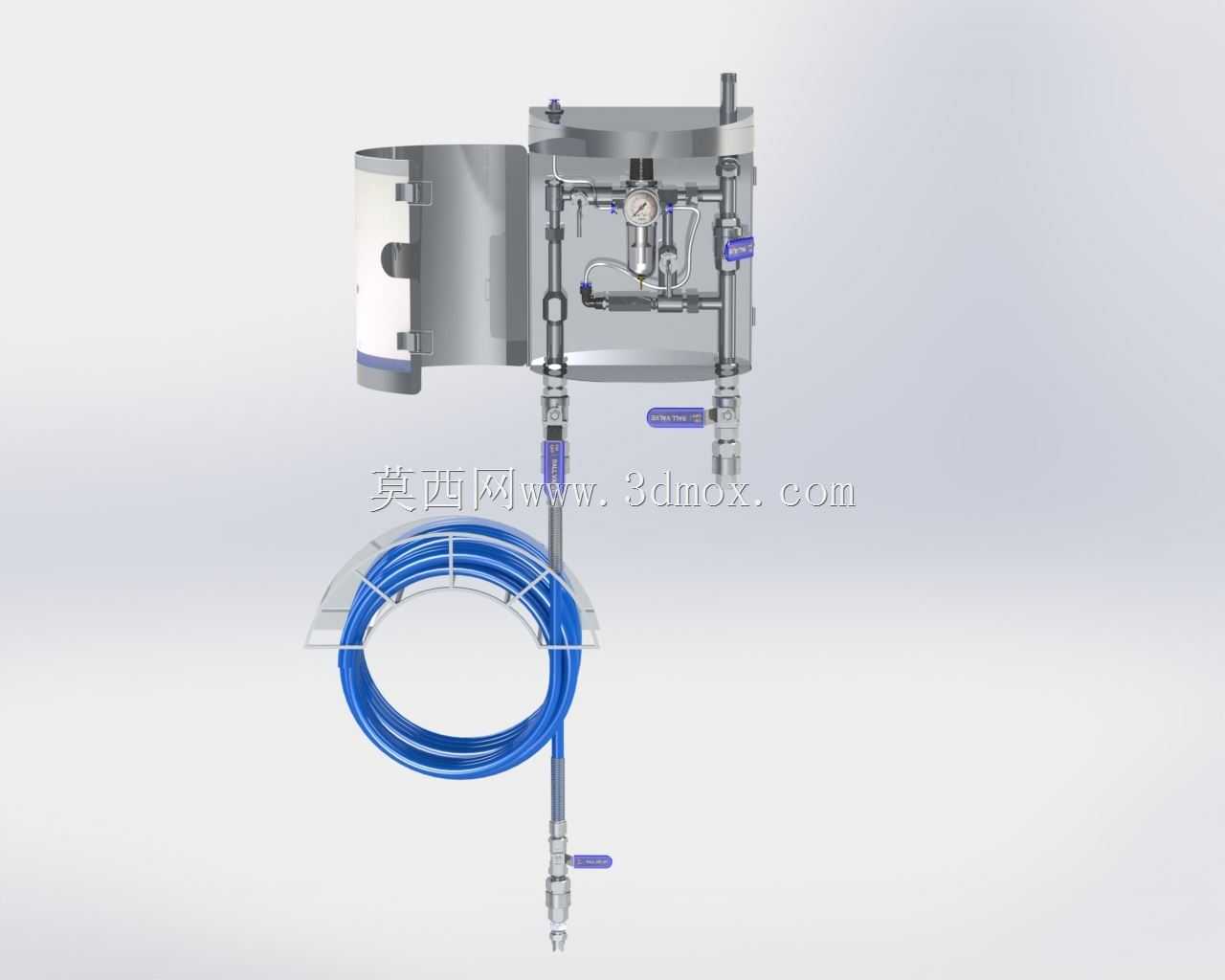

　　这套集成式流体管路装置，主要面向车间工位流体供给、小型生产单元辅助流体输送、设备维护点位流体接驳这类场景设计，日常可用于压缩空气、低压清洁水、中性工艺流体的定点输送作业，替代传统零散拼接的管路布局，减少现场管路乱接带来的漏损、干涉问题。装置整体采用壁挂式安装结构，主体承载框架为薄不锈钢板折弯成型的半围合护罩，护罩预留四个壁挂安装孔位，安装时可直接固定在墙面或设备侧立面的承重结构上，安装完成后整体突出安装面的厚度控制在280mm以内，横向占用宽度320mm，纵向高度750mm，不会过多占用车间通行或操作空间，护罩侧面预留检修开口，日常无需整体拆卸即可完成内部阀件的检查与更换。内部核心调压单元采用立式调压阀搭配前置过滤器的组合结构，

　　流体从上部接入后先经过过滤器截留介质中的颗粒杂质，避免杂质磨损下游阀件或堵塞终端接头，之后进入调压阀完成压力调节，调压阀自带压力表实时显示输出端压力，调节范围覆盖0.1-0.8MPa，可适配多数车间低压流体的使用压力需求，调压阀两侧设置手动截止阀，可在检修调压单元时单独切断上下游通路，无需关停整条主管路的供给。装置下部集成软管卷盘结构，卷盘采用工程塑料材质，内置卷簧自动收卷机构，标配10米长蓝色高压柔性软管，软管拉出时可根据使用长度自动锁止，使用完毕后轻拉即可触发自动收卷，避免软管随意拖拽造成的磨损、绊倒风险，软管终端配置带自锁结构的快插接头，可快速对接气动工具、清洁喷枪、工艺流体接驳头等终端配件，卷盘侧部设置独立的控制球阀，

　　可单独控制软管通路的通断，在卷盘维护或软管更换时无需切断上部主供给。整套装置的管路连接全部采用卡套式接头，相比传统螺纹缠生料带的连接方式，密封可靠性更高，拆装维护更便捷，所有金属管路件均做镀锌钝化处理，具备基础的防锈能力，可适配多数常规工业环境的使用需求，护罩下部设置导流槽，若出现管路凝露或微量渗漏，液体可沿导流槽排向预设位置，不会直接滴落到地面造成湿滑风险。设计过程中重点考虑了现场安装的容错性，壁挂安装孔位做了长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场墙面打孔的精度要求，内部阀件的安装支架全部采用可拆式螺栓固定，后续若需要更换不同规格的调压阀或过滤器，只需调整支架安装位置即可适配，无需重新制作整体框架。

　　同时在管路布局上预留了额外的接头扩展位，用户可根据自身使用需求，额外接出1-2路固定输出支路，给固定位置的设备供给流体，无需额外在主管道上开孔接路。装置的操作部件全部设置在人体站立操作的舒适高度区间，调压旋钮、截止阀手柄、软管拉出位置距离安装地面的高度在1.2-1.5m区间，操作人员无需踮脚或弯腰即可完成压力调节、阀门开关、软管抽拉的操作，长期使用不易产生操作疲劳。针对不同使用场景的适配性，这套装置可根据输送介质的不同更换对应材质的密封件，输送弱腐蚀性流体时可更换氟橡胶密封件，输送食品级介质时可更换食品级密封与软管，无需改动整体结构即可完成适配，整体结构没有复杂的传动或电控部件，日常维护仅需定期清理过滤器滤芯、检查软管磨损情况即可，维护成本极低，适合在机加工车间、装配工位、汽修门店、小型实验室这类需要定点流体供给的场景使用，相比零散搭建的管路系统，整体集成度更高，外观更规整，安全隐患更少。
