小型动力单元配套弧形安装固定支座结构

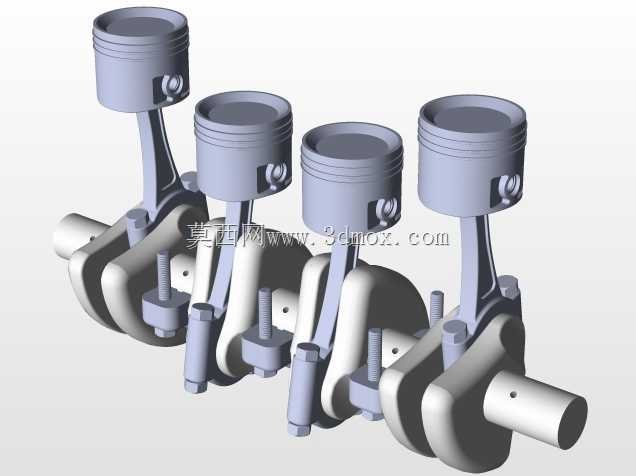

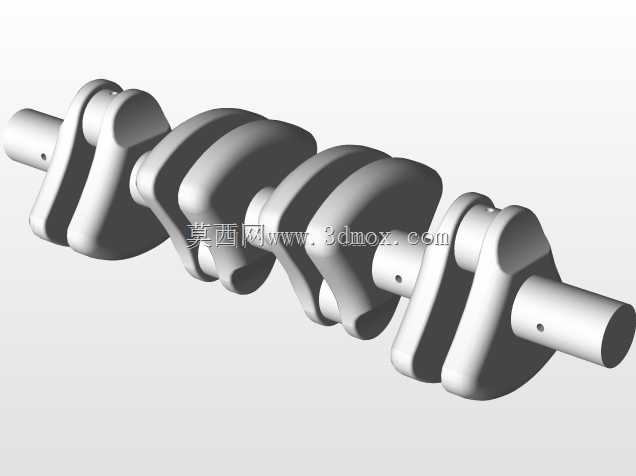

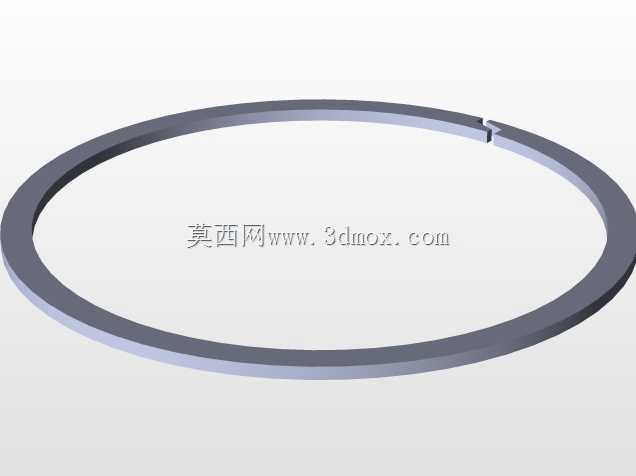

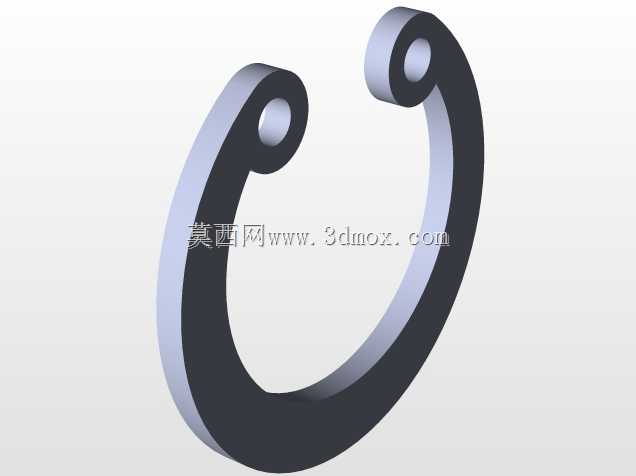

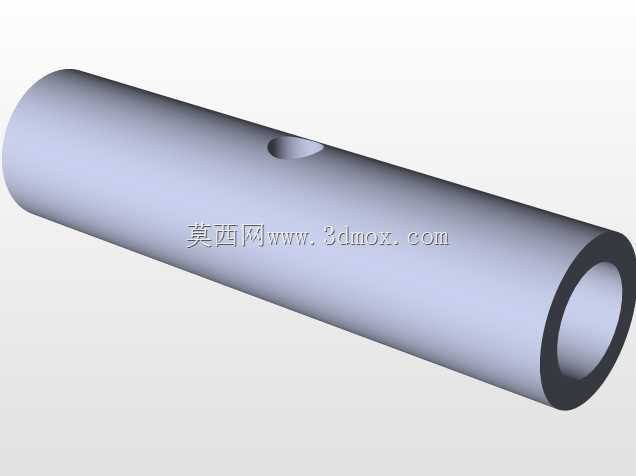

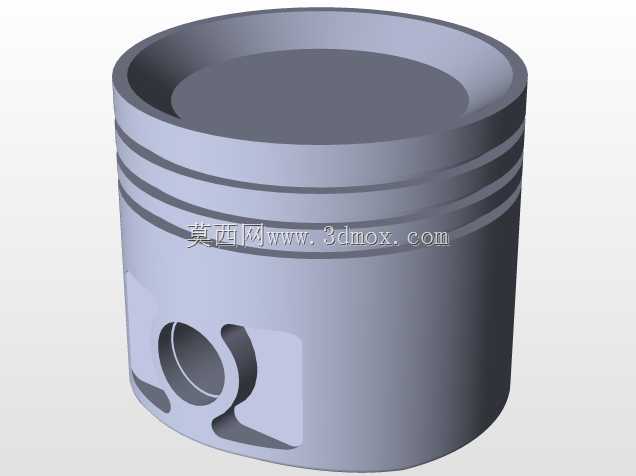

　　在小型内燃动力单元、微型传动模组的配套安装场景里，这类带弧形贴合面的固定压合支座是很常见的连接件，很多刚接触结构设计的工程师容易忽略这类小零件的细节设计，最后往往出现装配干涉、夹持力不足、长期使用后松动移位的问题。先从实际使用场景说起，这类支座主要用于圆柱类构件的径向固定，比如小型发动机的燃油管路固定、微型气动系统的缸体辅助定位、小型传动机构的轴端防护压装，和常规的平面压块不同，它的弧形内曲面需要和被固定的圆柱构件外圆做匹配贴合，不能出现线接触或者点接触的情况，不然拧紧安装螺栓的时候，局部应力集中会直接压伤被固定件的表面，甚至导致薄壁管件变形、密封面失效。

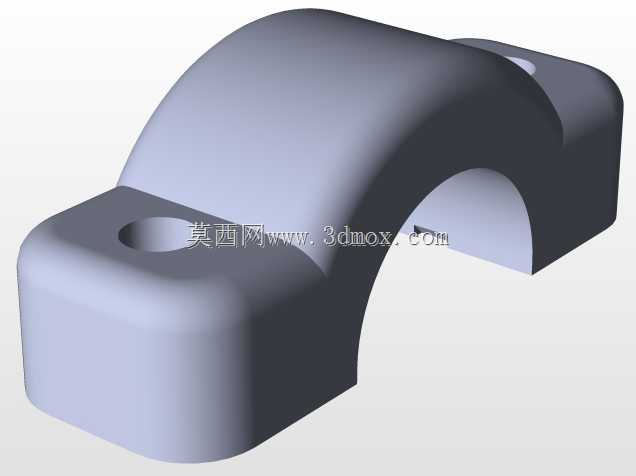

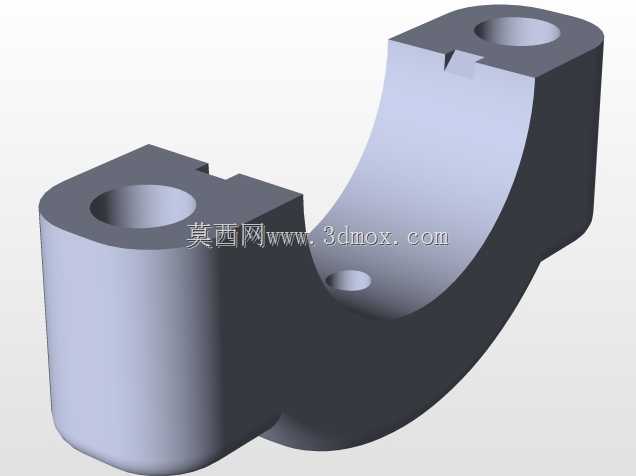

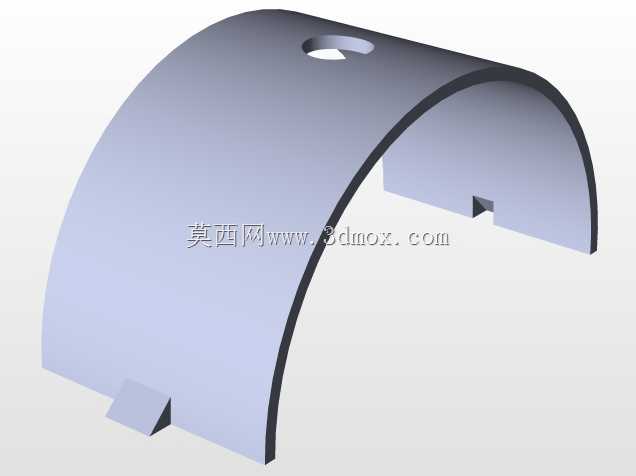

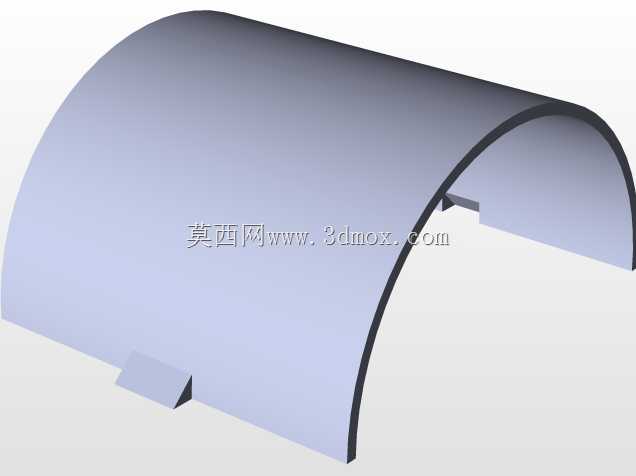

　　设计这类零件的时候，首先要确定的是弧形面的曲率半径，很多新手会直接照搬被固定件的外圆半径做等半径设计，实际上考虑到加工公差、被固定件表面的涂层厚度、长期使用后的磨损余量，弧形面的半径要比被固定件外圆大0.1到0.3毫米，配合面的轴向宽度也要根据被固定件的载荷来定，要是固定的是带振动的动力管路，宽度不能小于被固定件直径的1.2倍，不然振动工况下很容易出现松脱。再看安装端的结构，这个支座的平直安装段上开了一个沉头安装孔，这里的设计细节很重要，沉头孔的深度要匹配所选螺栓的头部高度，不能出现螺栓头突出安装面的情况，不然会和周边的其他构件产生干涉；安装孔的孔径要比螺栓公称直径大0.2到0.5毫米，预留装配时的位置调整余量，毕竟实际装配的时候，支座和安装基座的孔位不可能完全零误差对齐，预留间隙能降低装配难度。

　　从安装边界来看，这类支座的整体高度要控制在被固定件中心高度以下，弧形段的外轮廓要做圆角过渡，不能有尖锐的棱角，一方面是避免安装操作时划伤操作人员，另一方面是减少应力集中，提升零件的抗疲劳强度，毕竟动力设备周边的零件长期受振动影响，尖锐棱角处很容易产生裂纹。平直安装面的平面度要求要控制在0.05毫米以内，要是安装面不平，螺栓拧紧后支座会产生翘曲变形，导致弧形贴合面和被固定件之间出现缝隙，夹持力大幅下降。很多人设计的时候会把弧形段的壁厚做的太薄，实际上弧形段的最小壁厚不能小于安装段厚度的0.8倍，不然拧紧螺栓的时候，弧形段会产生向外张开的变形，根本起不到抱紧固定的作用。

　　再说到实际功能特性，这类支座和全环抱式的管夹不同，它属于半开式压合固定，拆装的时候不需要把被固定件从端部穿入，只需要把支座扣在被固定件的对应位置，拧紧安装螺栓即可，维护检修的时候拆卸效率更高，特别适合空间紧凑、管路或者轴类构件已经完成预装的场景。在材料选择上，这类零件如果用在常规的工业设备场景，一般选用压铸铝合金或者增强尼龙，压铸铝合金的强度足够，重量轻，不容易生锈；如果是用在高温、高振动的发动机周边，就需要选用球墨铸铁或者镀锌钢材，保证长期使用下的结构强度，不会因为发动机的持续振动产生断裂。设计的时候还要注意，弧形面的表面粗糙度不能太高，要是表面太粗糙，和被固定件之间的摩擦力不够，即使螺栓拧的很紧，受振动影响也会出现轴向窜动；但也不能太光滑，不然摩擦力不足同样会影响固定效果，一般控制在Ra3.2到Ra6.3之间是比较合适的。

　　另外在建模的时候，很多人容易忽略安装孔和弧形面之间的位置公差，安装孔的中心到弧形面最低点的距离，直接决定了装配后被固定件的中心高度，这个尺寸的公差要控制在±0.1毫米以内，不然会导致被固定件和相邻构件的同轴度出现偏差，比如固定燃油管的时候，位置偏差太大就会让管路产生弯折应力，时间长了容易出现管路开裂漏油的问题。还有支座的两个侧边，也就是弧形段和平直段连接的过渡位置，要做R角过渡，不能直接直角连接，直角位置的应力集中系数是圆角过渡的3倍以上，长期受交变载荷的话很容易从这个位置断裂。在实际选型应用的时候，还要根据被固定件的振动频率来调整支座的结构，要是振动频率较高，可以在弧形贴合面加一层薄的橡胶减震垫，这时候设计弧形面半径的时候就要把减震垫的厚度算进去，避免加了减震垫之后出现抱紧力不足的问题。
