外螺纹六角过渡液压管路接头结构

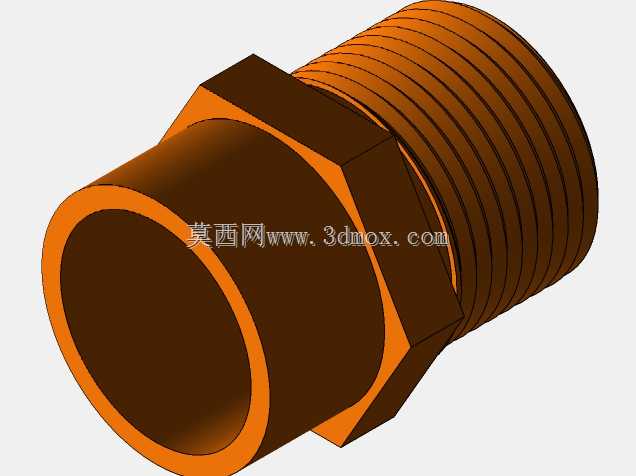

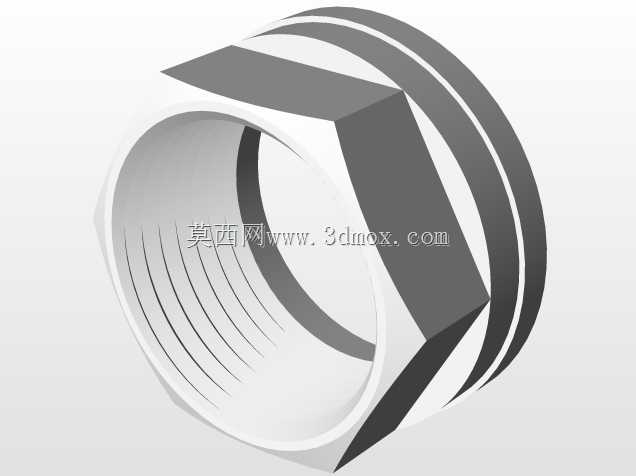

　　在液压与气动流体输送系统的管路布设场景中，这类带六角夹持位的外螺纹过渡接头是管路变径、转向、不同接口制式转换场景下的核心基础连接件，日常在小型液压站油路排布、车间压缩空气支管路接驳、低压流体输送管线的终端对接环节都能见到这类零件的身影，它的核心作用是实现两段不同规格管路之间的刚性密封连接，同时通过自身的结构强度承担管路内流体压力带来的轴向与径向载荷，避免管路连接位置出现渗漏、松脱甚至断裂的故障。从结构设计逻辑来看，接头一端采用标准外锥管螺纹结构，螺纹段的牙型角度与螺距严格匹配对应公称通径的管路接口标准，螺纹根部预留的退刀槽尺寸经过反复校核，既保证螺纹加工时刀具能够顺利退刀，不会在根部产生应力集中的尖角，

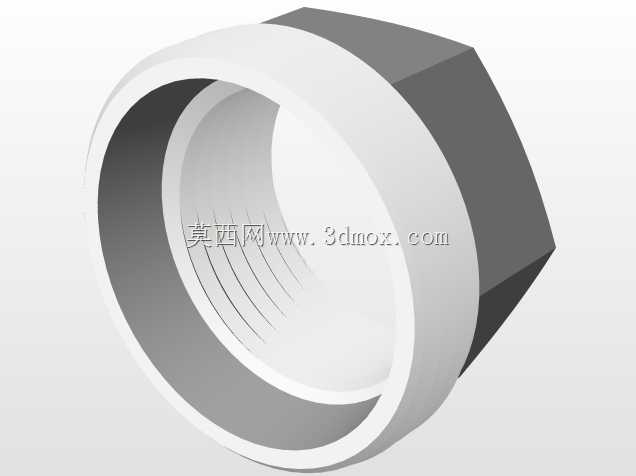

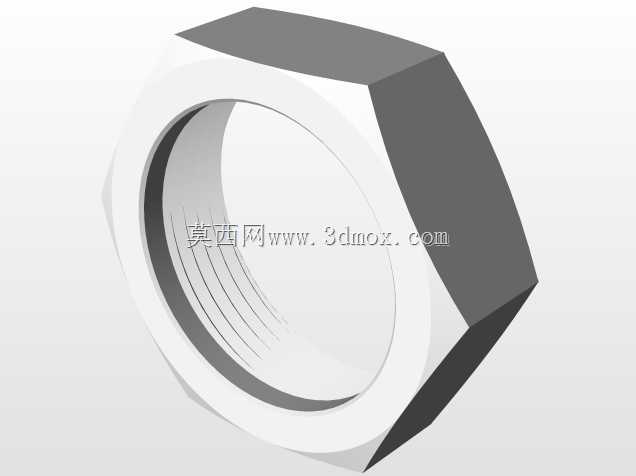

　　同时也能在螺纹拧紧时给密封填料预留足够的填充空间，避免密封材料被挤压到管路内部造成流道堵塞。中间的六角夹持段是整个接头安装受力的核心位置，六角的对边尺寸严格遵循对应螺纹规格的扳手空间标准，既不会因为对边尺寸过小导致拧紧时扳手容易滑脱、棱角崩损，也不会因为对边尺寸过大造成相邻接头安装时扳手空间不足、无法顺利拧紧，六角段与两端接口的过渡位置采用了小圆弧过渡处理，从根源上降低了热处理以及安装受力时的应力集中系数，提升零件的抗疲劳强度。接头另一端的承插式接口采用直孔结构，内孔的粗糙度控制在Ra1.6以内，保证与对接管路外壁配合时的间隙均匀，配合间隙控制在0.05mm到0.1mm之间，既方便装配时管路能够顺利插入，

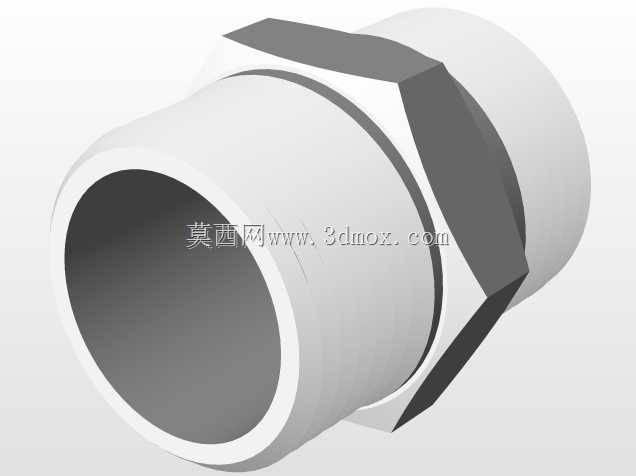

　　也不会因为间隙过大导致焊接或者粘接时密封填料渗入流道，造成流道通径减小影响流体输送效率。从安装边界尺寸来看，这类接头的整体轴向长度控制在对应公称通径管路接头的标准长度范围内，六角段的轴向厚度满足拧紧时的受力要求，不会因为厚度过薄导致拧紧时六角段出现变形，螺纹段的有效啮合长度满足公称压力下的密封要求，一般能够覆盖1.6MPa到6.3MPa的中低压流体输送场景的使用需求。建模过程中，首先通过旋转特征构建接头的整体基体轮廓，准确还原内孔的通径尺寸、外螺纹的大径小径基准轮廓，之后通过拉伸切除特征加工出中间的六角夹持结构，对所有的棱角过渡位置按照工艺要求添加对应的圆角与倒角，螺纹段通过扫描切除特征还原真实的牙型结构，

　　保证模型在装配仿真时能够准确模拟螺纹啮合的干涉情况，同时也能直接导出工程图用于生产加工。在实际选型使用时，需要重点核对接头两端的接口制式与通径尺寸，确认螺纹的牙型、螺距与对接端的内螺纹完全匹配，六角的对边尺寸与现场使用的扳手规格适配，安装时的拧紧力矩需要控制在对应材质的推荐范围内，避免力矩过大导致螺纹滑牙或者六角段崩裂，力矩过小则无法保证密封面的压紧力，容易出现流体渗漏的问题。这类接头的流道内部采用等径过渡设计，没有突然的通径变化，能够最大程度降低流体经过接头时的压力损失，减少管路内部的湍流与噪音，在对流体压力稳定性要求较高的精密液压控制回路中，这种等径设计的接头相比变径缩口的接头能够有效降低压力波动对控制精度的影响。接头的材质一般根据输送介质的特性选择，常规液压油场景使用碳钢镀锌材质即可满足强度与防腐蚀要求，输送腐蚀性流体的场景则可以更换为不锈钢或者铜质材质，建模时预留的壁厚尺寸能够满足不同材质的强度校核要求，不需要额外调整结构尺寸就能直接适配不同材质的生产工艺。
