手动螺旋压紧式快速装夹工装结构

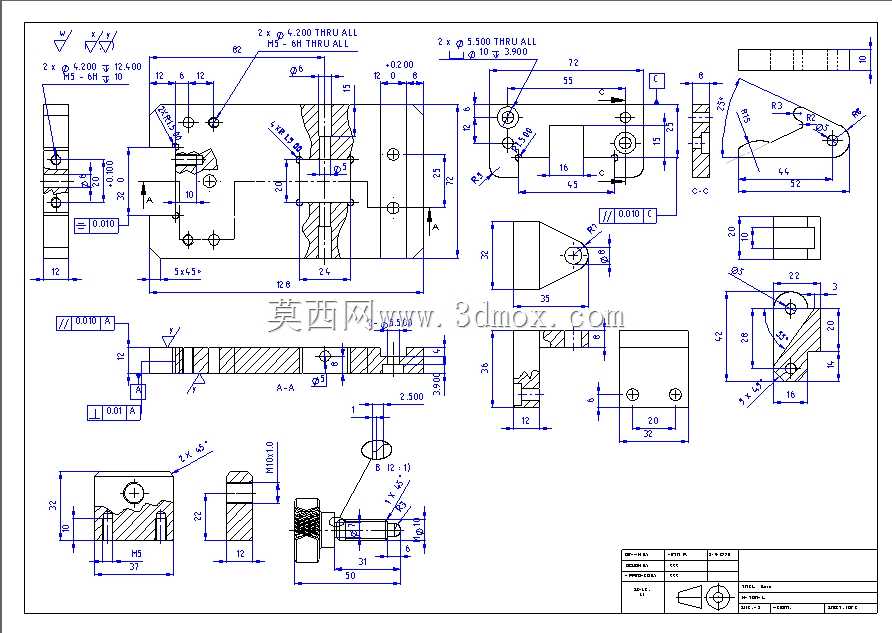

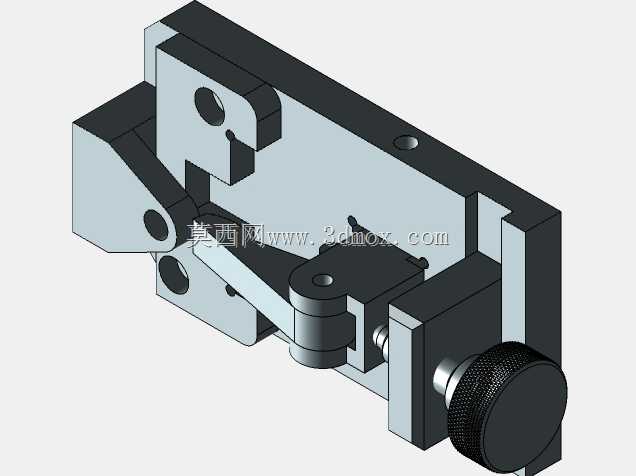

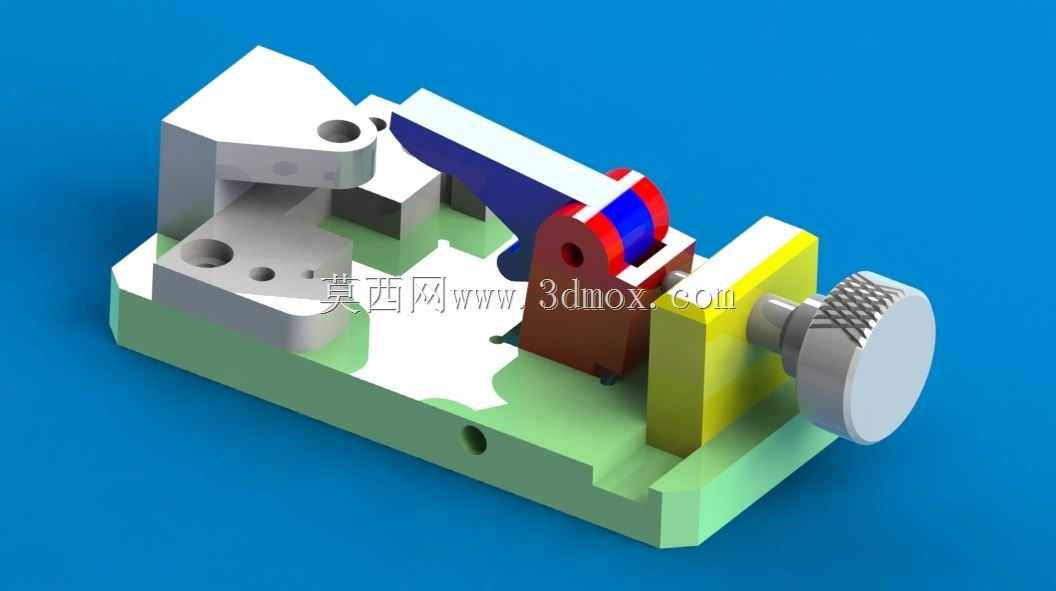

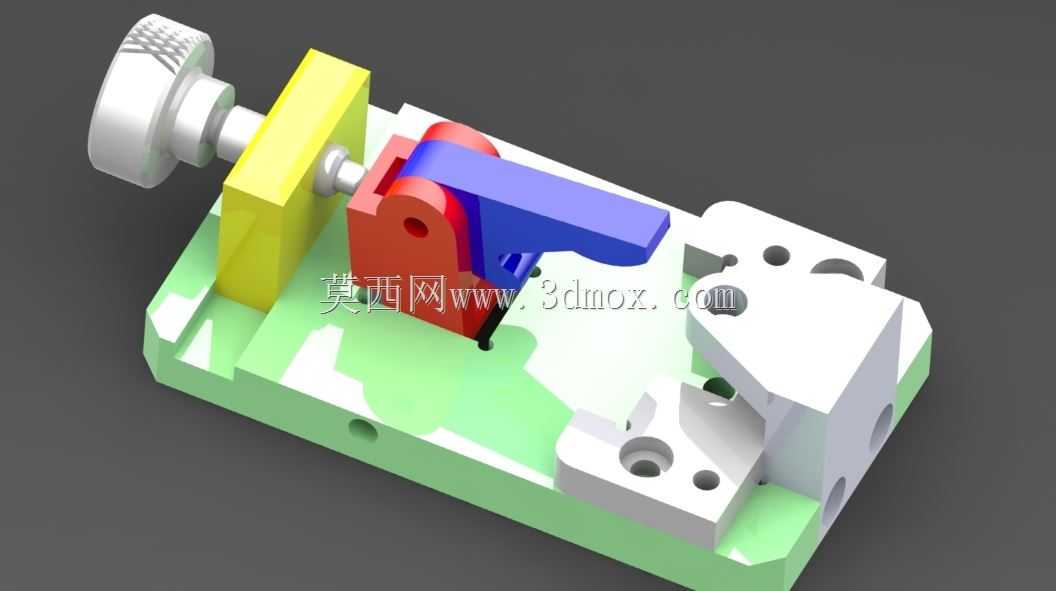

　　这套手动压紧夹具的结构设计，完全围绕小尺寸异形零件的机加工工序定位需求展开，日常在小型零件铣削、钻孔、攻丝的工位上使用频率极高，尤其适合多品种小批量的加工场景，不需要搭配气源、液压站等辅助动力源，操作人员单手就能完成装夹与松脱动作，能有效缩短单件装夹的辅助时间。从结构布局来看，整套夹具以带安装沉孔的矩形底座作为承载基体，底座上预先加工了定位槽与安装孔位，既可以通过T型螺栓直接固定在铣床、钻床的工作台T型槽上，也能搭配等高块安装在分度头、回转工作台的台面上，安装边界的长宽尺寸控制在150mm×100mm以内，不会占用过多工作台面的有效加工空间，底座厚度设置为20mm，足够承受常规切削加工的切削力，不会出现装夹变形的问题。

　　底座左侧集成了固定定位块，定位块上加工有两个定位销孔与一个支撑面，对应异形待加工零件的两个工艺定位孔与基准底面，装夹时先将零件的定位孔对准定位销插入，让零件基准面完全贴合定位块的支撑面，就能完成零件的自由度全约束，不需要反复找正，定位重复精度可以控制在0.02mm以内，完全满足常规机加工的公差要求。压紧执行机构采用了杠杆式压臂搭配螺旋顶紧的结构，压臂的回转支点设置在底座中部的支座上，压臂的压紧端做了圆弧避让设计，不会遮挡零件待加工的孔位与轮廓面，避免加工过程中刀具与夹具发生干涉；右侧的螺旋顶紧组件采用了滚花旋钮设计，旋钮表面的网纹滚花能增加操作时的摩擦力，即使手上沾有切削液也能轻松转动旋钮，螺杆前端顶在压臂的驱动端，

　　转动旋钮时螺杆向前推进，带动压臂绕支点回转，将待加工零件牢牢压在定位块上，螺杆的螺距设置为1.5mm，只需要转动旋钮3到4圈就能完成完全压紧或者松脱，操作行程短，装夹效率远高于普通的平口钳。整套结构的受力路径经过了针对性优化，切削过程中产生的切削力会通过零件直接传递到底座的定位块上，压紧力只需要保证零件不会在切削过程中发生位移即可，不需要施加过大的锁紧力，能避免薄壁类零件因为装夹力过大产生变形，压臂与零件接触的位置镶嵌了硬质合金垫片，既可以增加接触摩擦力防止零件窜动，也能避免长期使用后压臂出现磨损，影响装夹精度。在实际使用场景中，这类夹具除了用于机加工工位，也可以在零件去毛刺、尺寸检测、部件装配的工位上使用，

　　只需要更换对应零件的定位块与压头，就能适配不同外形的小尺寸零件，底座与驱动部分可以通用，能大幅降低多品种生产时的工装制作成本。设计过程中特意将所有运动部件都做了防脱处理，螺杆尾部设置了限位挡圈，完全拧出时也不会从支座上脱落，避免车间使用时零件丢失；压臂的回转销采用了过盈配合压装在支座上，不需要额外的紧固件固定，日常维护只需要定期在回转销与螺杆的螺纹位置涂抹少量润滑脂，就能保证机构动作顺畅，不会出现卡滞问题。整套夹具的所有棱角位置都做了C2倒角处理，没有尖锐的毛刺边，操作人员操作时不会被划伤，符合车间安全生产的要求；底座的底面做了平面磨削加工，平面度控制在0.01mm以内，安装在工作台上时不会出现翘曲，能保证定位基准的准确性。
