轴承高度检测专用手动工装夹具结构

　　在轴承成品终检工序的离线抽检环节，这类手动高度检测夹具是产线旁最常用的工位器具，主要适配小批量多批次的微型、小型深沟球轴承、滚针轴承的装配后高度尺寸快速校验，替代传统手持百分表反复对位的低效操作，把单工件检测时长压缩到3秒以内，适配检验员坐式工位的操作动线，不需要外接气源、电源，完全靠机械结构实现定位与检测动作，对车间现场的布线、空间没有额外要求，甚至可以直接放在流转货架旁做随线全检。整套夹具的底座采用方形铸铁平台结构，四个底脚设置可调橡胶垫，能够抵消工作台面的平面度误差，保证基准面的水平度控制在0.02mm以内，底座上的定位套采用可快换结构，针对不同外径的被测轴承，只需要更换对应内孔尺寸的定位衬套，

　　不需要重新调整整套检测机构的位置，衬套和底座的配合采用H7/h6间隙配合，更换时徒手就能拔插，不需要借助额外工具，衬套的端面和底座基准面的贴合度经过配研处理，避免定位面存在缝隙导致的测量误差。立柱部分采用空心圆钢型材加工，表面做硬氧耐磨处理，内部集成压杆的复位弹簧，压杆的上下运动行程设置为25mm，足够满足常规轴承的取放空间需求，压杆下端的压头采用尼龙材质，接触轴承端面时不会划伤轴承套圈的精加工表面，压头和压杆的连接采用浮动结构，能够自动补偿轴承端面的微小倾斜，保证压合时压力垂直向下，不会因为侧向力导致测量数值偏差。顶部的手柄采用偏心轮锁紧结构？不对，是直压式的T型手柄，操作时只需要向下按压手柄，就能带动压杆下行，

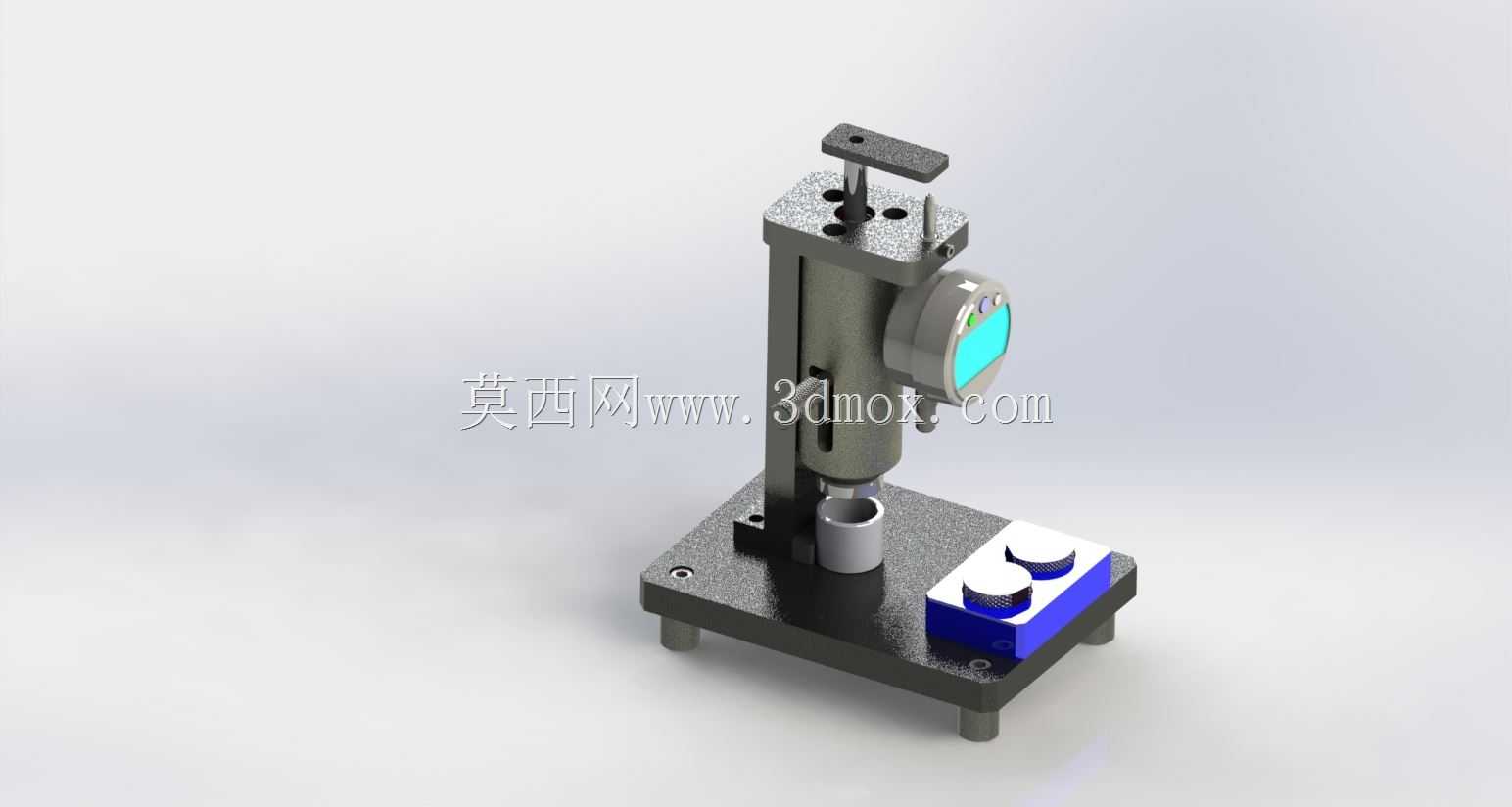

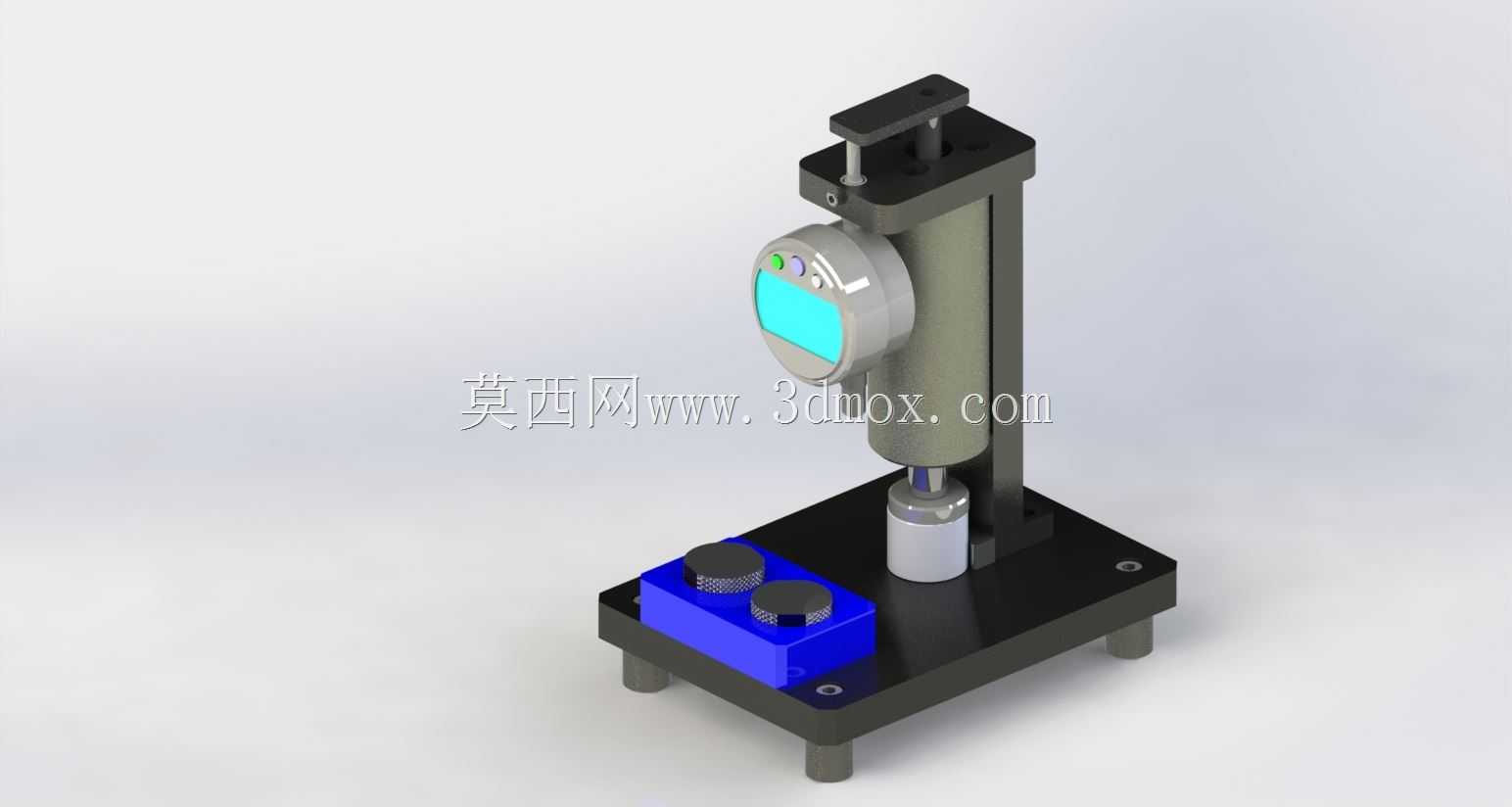

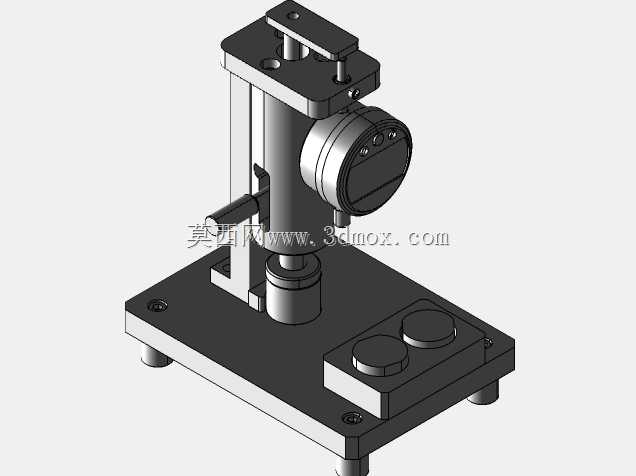

　　直到压头接触轴承上端面，此时侧装的百分表测头刚好接触压杆侧面的基准块，直接读取表上的数值就能判断轴承高度是否在公差带范围内，百分表的安装座采用燕尾槽结构，可以上下调整位置适配不同厚度的轴承检测，锁紧螺钉采用滚花设计，检验员徒手就能完成表的校准与位置调整。底座右侧设置的两个蓝色定位块是用来放置待检和已检工件的临时工位，每个定位块上开有和轴承外径匹配的弧形槽，避免工件滚落，两个工位分别对应待检、合格两个状态，检验员操作时可以形成固定的取放动线：左手从待检位取轴承放入定位衬套，右手压下手柄读取数值，合格就放到右侧已检位，不合格则放入旁边的不合格品盒，整个动作循环没有多余的动线交叉，长时间操作也不容易产生疲劳。整套夹具的安装边界非常紧凑，

　　底座长宽尺寸控制在180mm*120mm，整体高度不到300mm，占用的工作台面积还不到一张A4纸的一半，即使是狭小的检验台也能轻松放置，整体重量控制在5kg左右，需要换产线挪动时单人就能搬移，不需要吊装或者多人配合。设计时特意把所有运动副都做了防尘处理，压杆和立柱的配合间隙设置了毛毡密封圈，避免车间里的磨削碎屑、灰尘进入配合面导致卡滞，日常维护只需要每周在注油孔滴几滴润滑油就能保证运动顺畅，不需要复杂的拆解保养。和气动、电动的自动检测台相比，这类手动夹具的容错率更高，遇到卡料、工件放歪的情况，检验员可以直接抬手松开压杆，不会出现设备撞坏工件或者机构的问题，特别适合新员工占比高、产品换型频繁的中小机加工车间使用，在轴承加工企业的进货检验、工序间检验、成品出库检验环节都能适配，甚至部分做精密轴类零件的厂家也会更换对应的定位衬套，用来检测轴肩高度、垫片厚度等尺寸，通用性很强。结构上没有采用复杂的传动零件，所有加工件都是常规的车、铣、钻工序就能完成，加工成本低，备件容易采购，即使长期使用出现磨损，只需要更换对应的衬套、压头或者弹簧就能恢复精度，不需要整体报废，非常符合车间现场工装的耐用性、易维护性要求。
