带轮毂台阶直齿圆柱传动齿轮结构

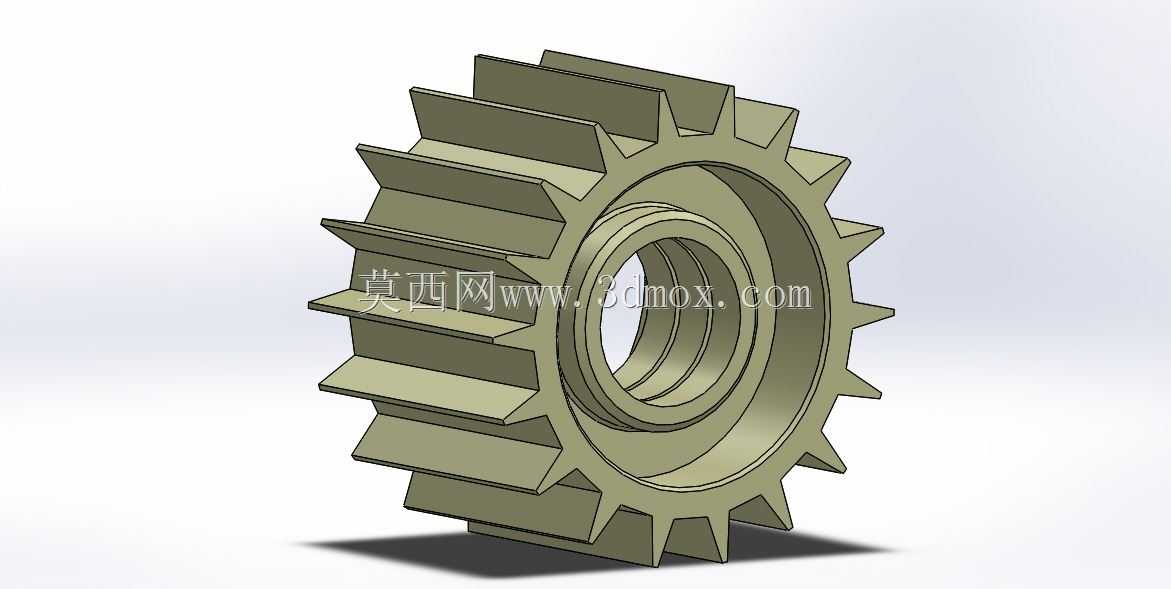

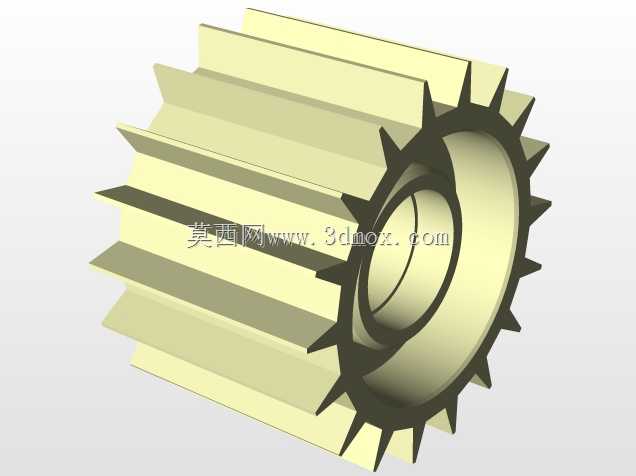

　　这款直齿圆柱齿轮的设计，首先要匹配常规中小功率传动链路的安装空间约束，齿顶圆直径控制在120mm区间，齿宽方向总尺寸80mm，齿数设定为18齿，对应的安装轴孔做了多级台阶式设计，不是单一通孔结构，靠近齿宽一侧的内孔做了轴承位适配的精加工面，另一侧预留了轴肩定位的贴合端面，能直接匹配常规深沟球轴承的安装尺寸，不需要额外加装轴套来调整轴向位置，减少装配时的零件累积误差。从实际应用场景来看，这类齿轮大多用在小型输送设备的动力输入端、包装机械的主传动箱、或者小型农机的变速单元里，因为齿宽尺寸偏大，相比同模数同齿数的薄型齿轮，能承受的径向载荷要高出30%左右，适合中等转速、持续运转的工况，不会因为长期带载出现齿面偏磨的问题。

　　设计的时候特意把轮毂部分做了加厚处理，轮毂外径延伸到齿根圆向内12mm的位置，既保证了轮体的整体刚性，在键槽受力的时候不会出现轮毂开裂的问题，又不会因为轮毂过大增加不必要的转动惯量，启动的时候不会给驱动电机带来额外的负载冲击。齿形部分采用标准渐开线齿廓，压力角取通用的20度，齿顶高系数1，顶隙系数0.25，不需要做特殊的变位修正，能直接和市面上同模数的标准直齿轮啮合，互换性很强，后期维护更换的时候不需要定制特殊齿形的配件，降低运维成本。齿宽方向的两端做了1×45度的倒角，一方面是装配的时候能更顺畅地推入啮合位置，不会因为端面毛刺卡滞，另一方面也能减少齿轮运转时齿端的应力集中，避免长期交变载荷下出现齿端崩裂的问题。

　　内孔的键槽采用普通平键适配的尺寸，键槽的对称度控制在0.02mm以内，保证装配后齿轮和传动轴的同轴度，减少运转时的径向跳动，降低传动噪音。轮体的辐板部分没有做减重孔设计，因为整体尺寸不大，实心辐板的结构加工工艺更简单，不管是滚齿加工还是后续的齿面淬火处理，装夹都更方便，批量生产的时候能有效降低加工成本，而且实心结构的抗冲击性能更好，遇到瞬时过载的时候不会像带减重孔的齿轮那样在辐板位置出现应力断裂。安装边界上，齿轮装配后轴向定位靠内孔的台阶面和轴端挡圈配合，轴向窜动量可以控制在0.1mm以内，径向定位靠轴承位的过渡配合，不需要额外做过盈热装，现场装配的时候用铜锤轻轻敲入即可，后期拆卸维护也方便，不会拉伤轴面。

　　齿面的粗糙度要求控制在Ra1.6，非配合面的粗糙度Ra6.3即可，兼顾传动效率和加工成本，齿面如果做高频淬火处理，硬度能达到HRC45-50，适合长期连续运转的工况，使用寿命能达到12000小时以上。在传动匹配上，这款齿轮的中心距适配范围比较灵活，和20-40齿的同模数齿轮配对的时候，中心距误差允许范围在±0.05mm，对加工和装配的精度要求不会过于苛刻，适合普通工业设备的传动需求，不需要高精度的加工设备就能生产，适配很多中小机械加工厂的制造能力。实际使用的时候，因为齿宽较大，润滑脂能很好地附着在齿面啮合区域，即使是采用脂润滑的开式传动场景，也不会因为高速运转把润滑脂甩干，能维持较长时间的润滑效果，减少日常维护的加油频次。另外，齿轮的端面做了平整处理，不需要额外加工减重槽或者装饰性结构，所有结构都服务于传动功能，没有冗余设计，三维建模的时候所有特征都做了参数化关联，修改模数、齿数或者内孔尺寸的时候，能直接通过参数调整快速生成新的模型，不需要重新绘制草图，能大幅缩短同系列齿轮的设计周期。
