20W功率柜式激光打标设备结构设计

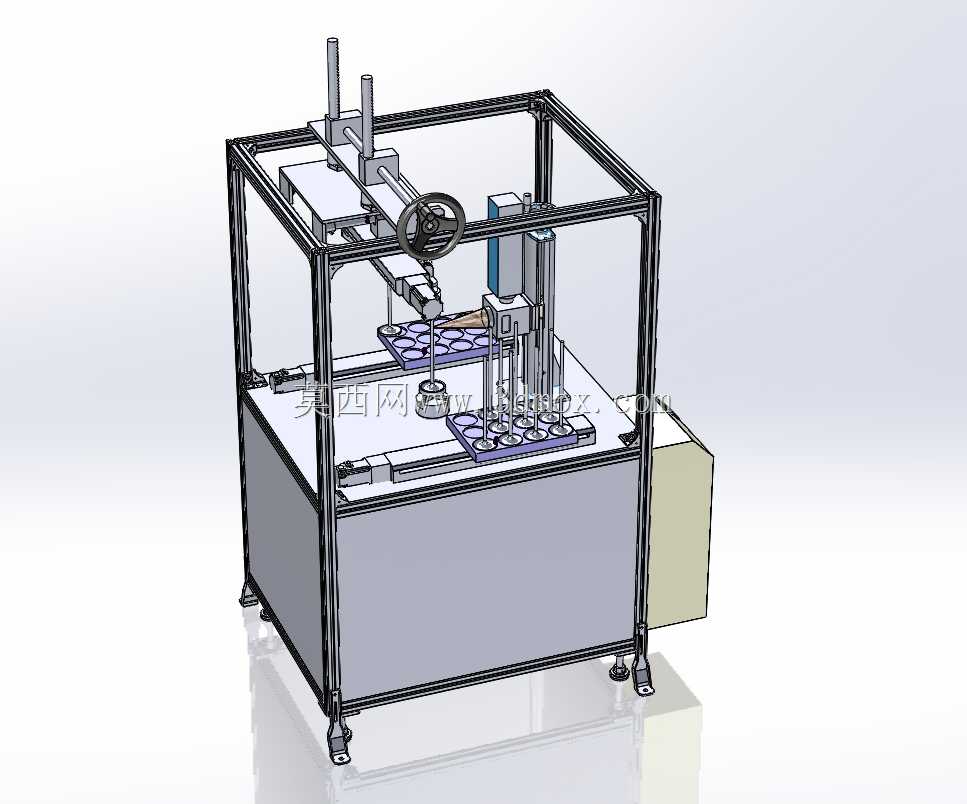

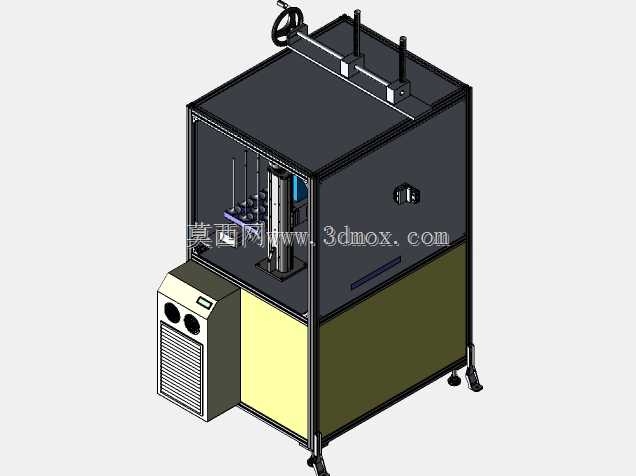

　　这款20W功率的激光打标设备，主要面向3C电子零部件、小型五金件、塑胶壳体的表面永久性标识加工场景，在消费电子组装线、五金制品加工厂、汽配小件生产车间的末端标识工序中应用广泛，可完成产品序列号、二维码、品牌logo、参数标识的高精度打刻作业，打标过程无接触应力，不会对薄壁工件、易变形塑胶件造成压伤或形变，适配多种材质的表面标记需求。设备整体采用铝型材搭建封闭式机架框架，底部搭配带刹车的万向脚轮与可调支撑脚，既方便车间内的工位转移动作，也能在固定安装时通过可调脚调平设备，抵消地面不平整带来的机架晃动问题，机架外侧预留钣金蒙皮安装位，可加装透明亚克力防护门阻挡激光散射，同时不影响操作人员观察内部打标状态，机架侧面设置独立的电气安装仓，

　　用于放置激光发生器、控制电路、散热组件，将电气部分与加工工位物理分隔，避免加工过程中产生的碎屑、粉尘落入电气仓造成元件故障。设备上部设置手动调节的Z轴升降结构，通过手轮带动丝杠传动，可根据不同高度的工件调整激光头的工作距离，调节行程覆盖常规小型工件的高度范围，手轮位置设置在机架前侧上方，操作人员站在设备正面即可完成焦距调整，无需探身进入机架内部，操作便利性更强。加工工位采用双工位滑台设计，两个工装夹具板可交替进出打标区域，操作人员在外侧完成工件上下料的同时，激光头可对内侧工位的工件进行打标作业，大幅减少设备等待时间，提升单小时加工产能，夹具板采用模块化设计，可根据不同工件的外形快速更换定制仿形夹具，无需对滑台结构做大幅改动，

　　适配多品种小批量的柔性生产需求。打标头的横向移动采用线性导轨导向，配合同步带传动实现平稳的水平位移，运动过程无卡顿，保证打标线条的连续性与清晰度，设备内部的走线全部采用拖链收纳，避免运动部件拉扯线缆造成线路破损，提升长期运行的可靠性。从安装边界来看，设备整体占地尺寸适配常规车间的标准工位布局，不需要额外做地基处理，放置在平整的硬化地面即可完成部署，外接气源与电源接口全部设置在设备后侧下部，布线时可沿车间地面线槽排布，不会占用正面操作空间，操作按钮与急停开关设置在机架前侧的易触碰位置，出现异常时可快速按下急停切断设备动力，保障操作安全。在结构设计过程中，重点考虑了激光光路的防护与设备的维护便利性，

　　激光传输路径全部设置在封闭的型材框架内部，避免光路外露造成安全隐患，机架顶部预留维护开口，可定期对激光发生器、振镜组件进行清洁与校准，不需要完全拆解机架结构，降低日常维护的工作量。双工位滑台的驱动采用可调行程的气缸作为动力，行程端点设置缓冲器与硬限位，避免滑台移动到端点时产生刚性撞击，既降低设备运行噪音，也能提升滑台的定位精度，保证每次工件进入打标区域的位置一致性，减少打标位置偏差导致的不良品。设备下部的柜体采用加厚钣金折弯成型，内部预留足够的散热空间，可根据使用场景加装散热风扇或工业空调，保证长时间连续运行时电气元件的工作温度处于合理区间，避免高温导致的激光功率衰减、电路元件寿命缩短问题。
