SITRANS FM MAG 1100 F全通径电磁流量传感器结构

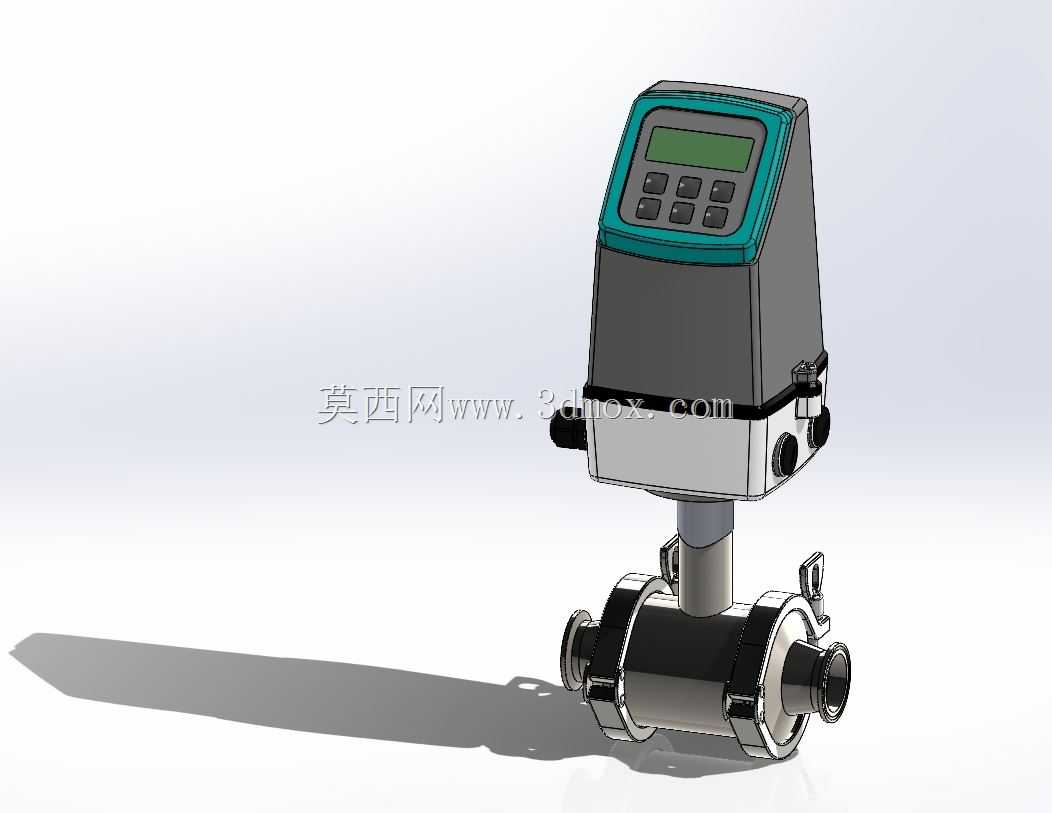

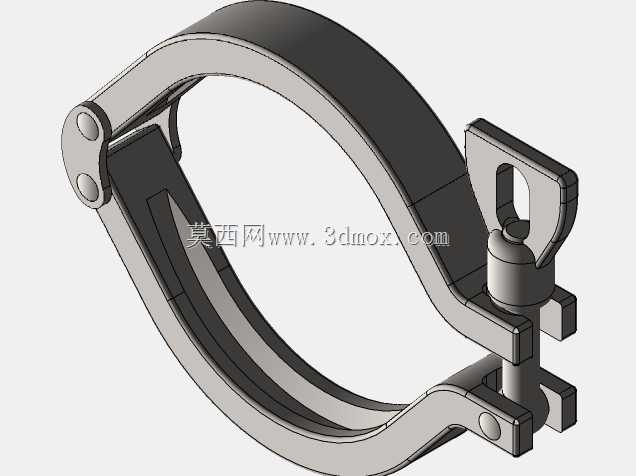

　　在食品饮料、制药纯化水、精细化工流体输送的管线系统里，这类全通径电磁流量检测设备的应用占比常年居高，核心原因是其无节流件的流道设计不会对输送介质造成压损，也不会滞留物料残留，刚好匹配卫生级管线的CIP/SIP清洗要求，不会出现介质积存滋生污染的问题。从现场安装的实际边界来看，该设备的测量管段采用快装卡箍连接结构，适配常规卫生级管线的标准卡盘尺寸，安装时不需要额外焊接法兰，直接对齐管线卡盘后锁紧卡箍即可完成固定，整体安装占用的管线轴向长度较短，对于紧凑排布的车间管线布局十分友好，不需要为了安装流量计额外调整管线走向、预留过长的安装空间。

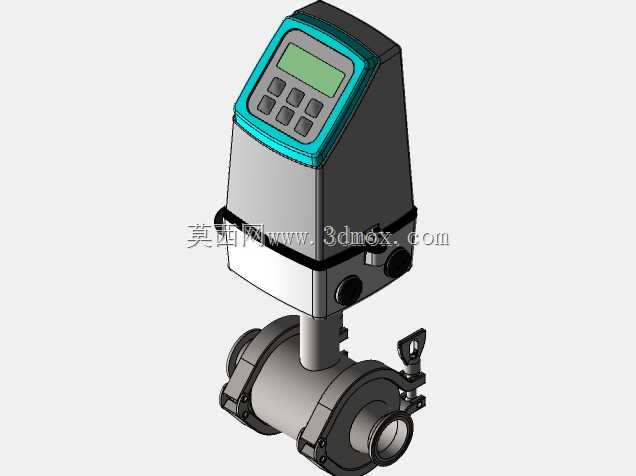

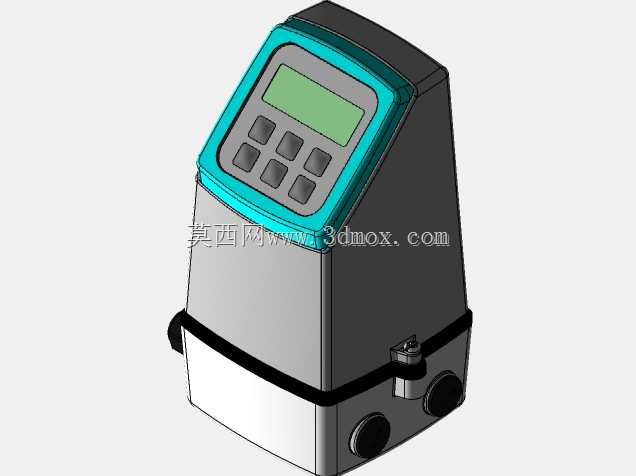

　　设备上部的变送显示单元和下部的测量管段采用短立柱连接结构，变送单元的外壳做了斜切式的操作面设计，现场巡检人员站在管线旁不需要弯腰垫脚，就能直接看清显示屏上的瞬时流量、累计流量数值，操作按键排布在显示屏下方的防护面板内，按键做了凸起的触感设计，操作人员戴劳保手套也能准确完成参数设置、零点校准的操作，不会出现误触的问题。变送单元的外壳边角做了圆弧过渡处理，没有尖锐的直角结构，一方面可以避免车间内人员巡检磕碰受伤，另一方面圆弧结构不容易积灰，日常清洁维护时用抹布擦拭就能快速清理表面浮尘，适配洁净车间的卫生管理要求。

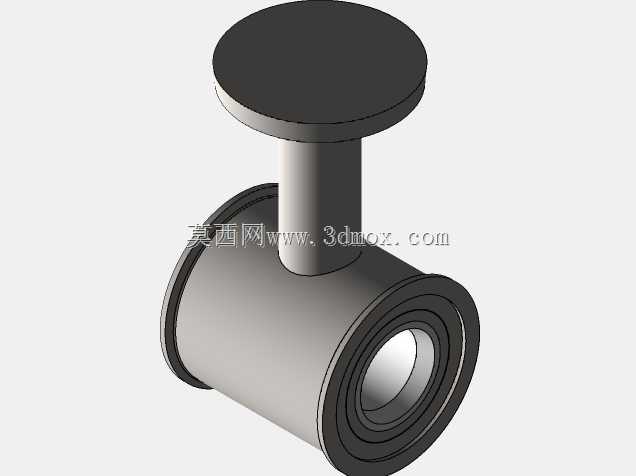

　　从结构设计的逻辑来看，测量管段的内壁做了镜面抛光处理，和输送介质接触的部分没有突出的检测电极凸台，电极和管内壁完全齐平，介质流过时不会产生扰流，测量精度不会因为流态紊乱出现偏差，同时这种齐平设计也避免了纤维类、含微小颗粒的介质挂壁、缠绕电极的问题，长期运行不需要频繁拆洗电极。变送单元和测量管段之间的连接立柱做了密封处理，防护等级可以满足车间冲洗、潮湿环境的使用要求，不会因为现场地面冲洗的溅水、管线凝露导致电路部分受潮故障。设备的电气接口设置在变送单元的侧下方，接线时线缆可以自然向下弯折走线，不会出现线缆弯折处积水顺着线缆流入接口的问题，接口采用标准的防水格兰头，适配常规的信号线缆、供电线缆外径，现场接线不需要额外定制转接接头。

　　在实际工况使用中，这类设备可以实时采集管线内的导电介质流量数据，输出的信号可以直接接入车间的DCS控制系统，配合自动调节阀完成流量闭环控制，比如在配料工序中可以精准控制各类流体原料的输送量，避免人工配料出现的计量偏差；在灌装工序中可以配合灌装阀完成定量灌装，提升灌装精度的同时减少物料浪费。全通径的结构设计也让设备可以兼容含微小固体颗粒的导电介质输送场景，比如带果粒的饮料输送、含催化剂颗粒的化工流体输送，不会像孔板流量计那样因为节流件堵塞出现测量失效、压损过大的问题，长期运行的维护成本远低于其他接触式流量检测设备。

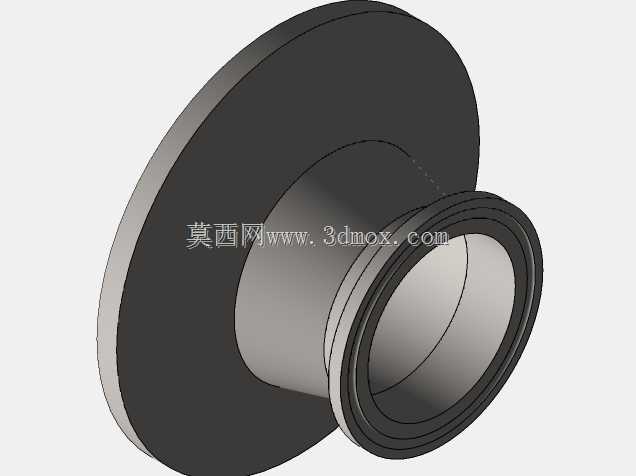

　　建模过程中需要重点关注几个配合尺寸的公差：一是快装卡盘的密封槽尺寸，必须和标准卫生级密封圈的尺寸匹配，否则安装后会出现泄漏问题；二是变送单元和立柱的连接密封面平面度，要保证密封胶圈压缩量均匀，避免出现防护失效；三是操作按键和面板的配合间隙，间隙过大会导致进水进灰，间隙过小会出现按键卡滞无法触发的问题。另外测量管段的两端同轴度需要严格控制，否则安装后会和管线出现错位，导致密封面受力不均出现渗漏，也会影响介质流态，降低测量精度。
