50升容量移动式带泵料斗输送装置

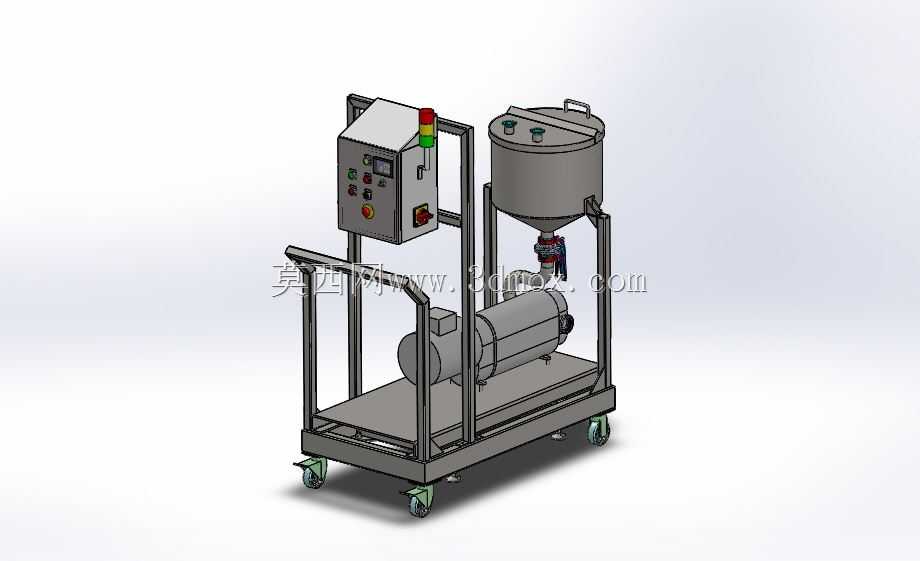

　　这套50升移动式料斗装置，主要面向小批量流体物料的车间内中转、定量给料场景设计，常见于精细化工配料、食品添加剂投加、小型日化生产线的物料转运工位，也可作为实验室中试线的临时物料供给单元，解决固定管路无法覆盖的跨工位物料输送需求，避免人工拎取料桶带来的洒漏、计量偏差问题。整套装置集成在带脚轮的推车型机架上，机架采用方管焊接成型，扶手高度设置在人体工学适配区间，推行时无需过度弯腰，四个脚轮中两个带刹车结构，停靠在指定工位时踩下刹车即可锁定位置，不会因为泵体运行的振动出现移位。储料部分采用锥底立式罐体设计，50升的有效容积适配单次小批量配料的用量，锥底角度设置为60度，能够保证流动性一般的粘稠物料也可以完全排空，不会在罐底积料残留，

　　罐顶配置带快开卡扣的密封盖，盖上预留两个透气及加料口，既可以在加料时平衡罐内压力，也能适配外接进料管路的快速连接，罐体底部出口直接对接输送泵的进料端，中间采用卡箍式快接连接，拆卸清理时无需额外工具，松开卡箍即可分离罐体与泵体，方便换产时的清洗作业。控制箱独立安装在机架前端的立柱上，箱体倾斜15度布置，操作人员站在扶手侧即可直接操作面板上的按钮、调节转速旋钮，箱体顶部集成三色状态灯，运行、故障、待机状态可通过不同颜色灯光直观显示，无需凑近查看面板参数，控制箱内部预留泵体调速、启停的电气回路，可根据实际输送流量需求调整泵的输出转速，适配不同粘度物料的输送要求，泵体选用卧式容积式转子泵，能够输送含细小颗粒的流体物料，

　　不会出现叶轮泵卡滞的问题，泵体与罐体之间的连接管路尽量缩短路径，减少物料在管路内的残留量，同时降低管路沿程阻力损失。设计过程中重点考虑了车间内的通行边界，整机宽度控制在600毫米以内，能够顺利通过车间常见的700毫米宽通道门，整机高度不超过1.4米，推行时不会碰到车间内常见的2米以下的管线桥架，机架底部的承托平台除了固定泵体，还预留了少量空间可放置备用密封件、快接接头等小配件，日常巡检维护时不用额外携带工具包。整套装置的重心经过配平计算，满载50升物料时整机重心落在四个脚轮的支撑面中心位置，推行转向时不会出现侧倾风险，罐体侧面预留液位计安装位，用户可根据需求加装透明玻璃管液位计或者磁翻板液位计，实时观察罐内剩余料量，提前安排补料。

　　在管路设计上，泵体出口预留标准快装接头，可直接对接生产设备的进料口，也可外接软管延长输送距离，所有与物料接触的部件都采用圆弧过渡设计，没有卫生死角，满足食品、医药类生产场景的清洁要求，焊接位置都做了抛光打磨处理，不会出现焊渣残留、缝隙积料的问题。机架表面采用静电喷塑处理，耐日常车间内的弱酸弱碱擦拭，不会因为长期接触料液出现锈蚀掉漆的问题，控制箱的防护等级达到IP54，能够适应车间内少量粉尘、溅水的使用环境，按钮和旋钮都采用防油型材质，沾到料液后擦拭干净即可正常使用，不会出现卡滞、接触不良的问题。脚轮采用聚氨酯材质，推行时噪音低，不会划伤环氧地坪地面，刹车结构采用金属棘爪，长期使用不会出现磨损失效的问题。
