卫生级全通径电磁流量传感器结构设计

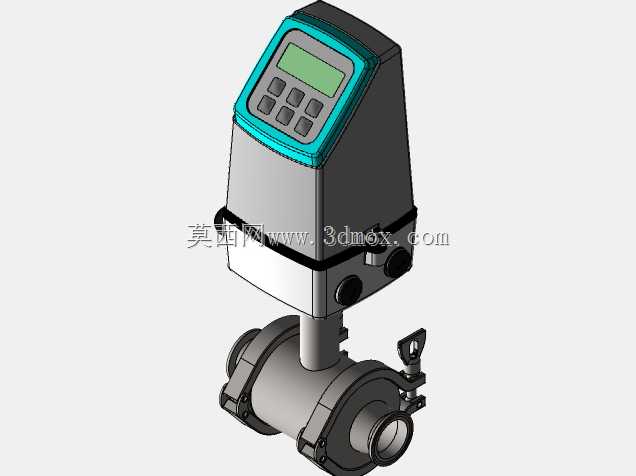

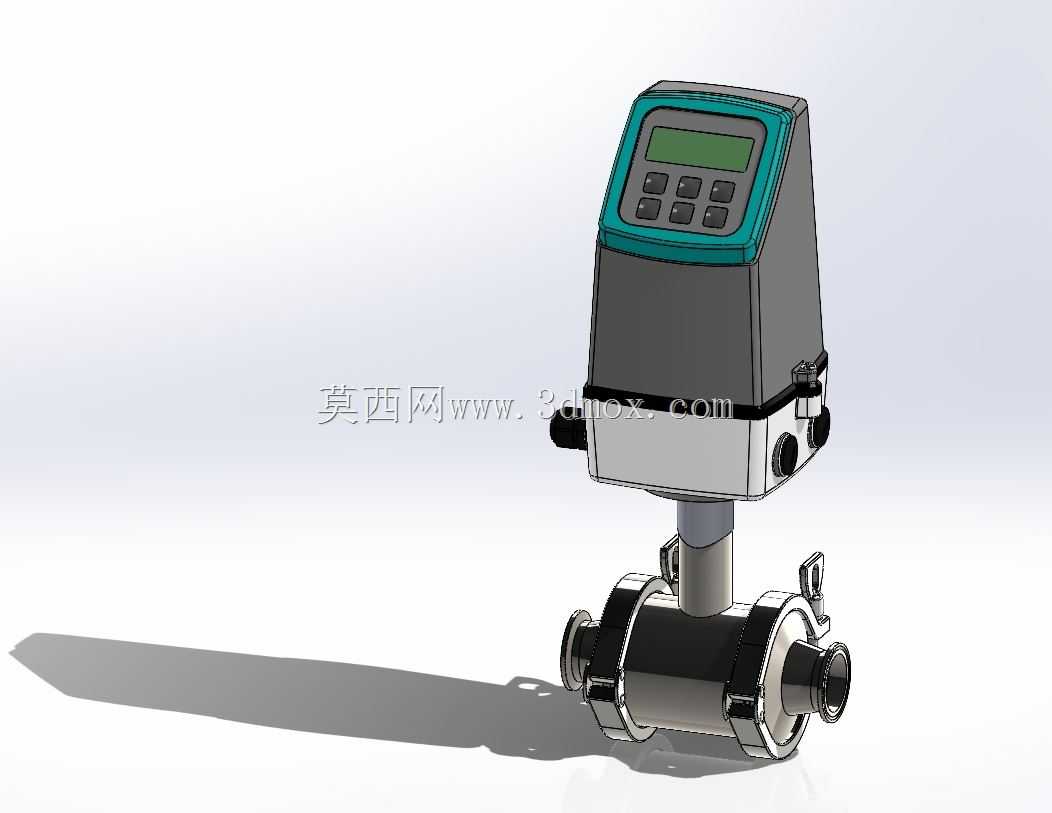

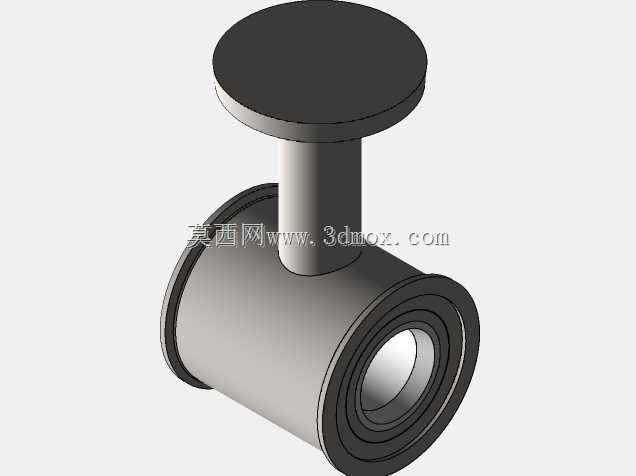

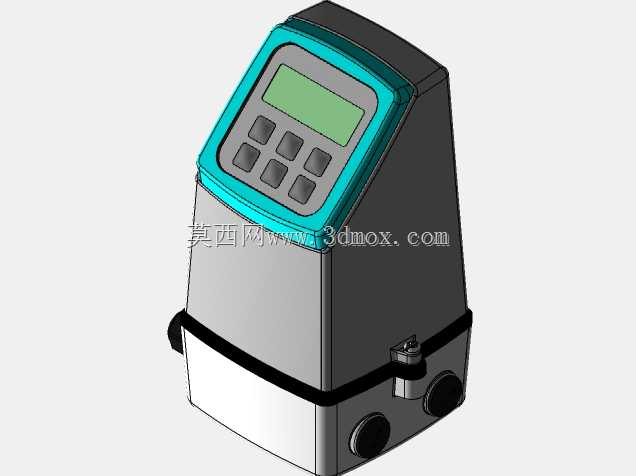

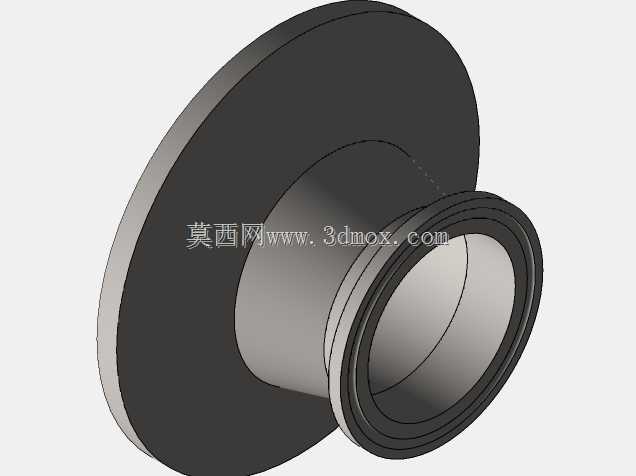

　　这款卫生型电磁流量检测装置的建模过程，首先要锚定食品制药、洁净流体输送场景的核心安装约束，区别于普通工业管道用流量检测设备，该款产品适配DN10到DN100区间的卫生级快装管道，测量管段采用全通径无滞流结构设计，内壁没有突出的节流或检测元件，完全避免流体输送过程中的物料残留，满足CIP/SIP在线清洗灭菌的工艺要求，这也是卫生级流体设备最核心的设计红线。从结构拆分来看，整套装置分为下部测量管段、中部连接立柱、上部变送显示表头三个独立模块，这种分体衔接的结构并非随意设计：测量管段直接与工艺管道连通，长期接触输送介质，需要耐受介质温度、管道振动以及清洗过程的温度骤变，而上部变送表头内置信号处理电路与显示交互模块，通过立柱内部的屏蔽线缆与管段内的检测电极连接，既可以缩短信号传输路径降低干扰，也能让表头保持在便于操作人员观察读数的安装高度，不需要额外加装仪表支架抬高显示单元。测量管段两端采用标准卫生级快装卡箍接口，接口的密封面尺寸、卡箍卡位的公差完全匹配行业通用的卫生管道配件标准，安装时不需要焊接，仅通过配套卡箍和密封垫圈就能完成与管路的对接，大幅降低洁净管路的安装施工难度，也避免焊接带来的内壁粗糙度破坏、焊渣残留等洁净度隐患。管段外壳采用不锈钢抛光处理，外表面粗糙度达到卫生级设备要求，没有清洁死角，日常生产过程中擦拭外壁不会积留污物。上部变送表头的外壳采用防护型结构设计，操作面板区域做了倾斜角度处理，

　　操作人员站在管道侧面就能清晰看到显示屏的读数，不需要刻意俯身或仰头调整观察视角；面板上的操作按键采用嵌入式密封结构，避免车间冲洗过程中水汽、清洁液渗入表头内部损坏电路，表头侧面预留的接线接口采用防水接头，满足生产车间的日常冲洗防护要求。在建模的尺寸把控上，要特别注意安装边界的预留：测量管段的轴向长度要匹配快装接口的安装操作空间，不能因为管段过短导致卡箍安装时没有操作余量，也不能过长造成管路排布的空间浪费；中部立柱的高度要结合常规卫生管道的架设高度设定，保证表头底部与管道保温层之间留有足够间隙，避免管道保温施工时干涉表头安装；表头的整体外形做了圆弧过渡处理，没有尖锐棱角，既符合洁净设备的外形设计要求，也能避免操作人员巡检时磕碰受伤。

　　从功能实现逻辑上，这款设备依靠电磁感应原理检测导电流体的流速，管段内部的衬里材料采用卫生级耐温材质，既可以耐受酸碱类清洗液的腐蚀，也不会对输送的食品、制药类介质造成污染；检测电极与衬里表面齐平安装，没有突出或凹陷，完全消除流体滞留的死角，避免物料长期积存变质影响产品质量。在结构强度校核层面，测量管段需要承受管道内的工作压力以及水锤冲击，建模时要兼顾管壁厚度与整体重量的平衡，过厚的管壁会增加整套设备的重量，给管道支架增加额外负载，过薄则无法满足耐压要求；立柱与管段、表头的连接部位做了加强结构，避免管道振动长期作用下连接部位出现松动，导致信号传输故障。另外，表头与立柱的连接部位设计了可旋转结构，

　　安装完成后可以根据现场的观察方向调整表头的朝向，不需要重新拆卸管路或设备，适配不同车间的管路排布方向，不管是水平管道还是垂直管道安装，都能将显示屏调整到最佳观察角度。在细节设计上，表头的接线接口设置在侧面靠下的位置，线缆接入后自然向下弯曲，避免液体顺着线缆流进接口内部；管段与立柱的连接部位做了密封处理，避免清洗过程中液体渗入连接缝隙滋生细菌。这类卫生级流量检测设备，主要应用在乳制品、饮料、生物制药、洁净水处理等对流体卫生等级要求极高的生产场景，相比普通工业流量传感器，其结构设计的核心优先级始终围绕无清洁死角、易安装维护、无介质污染风险展开，建模过程中每一处尺寸、每一个结构细节都要匹配实际生产场景的使用需求，不能只追求外观相似而忽略工程实际的安装、使用、维护约束。
