单相并网太阳能光伏逆变器结构设计

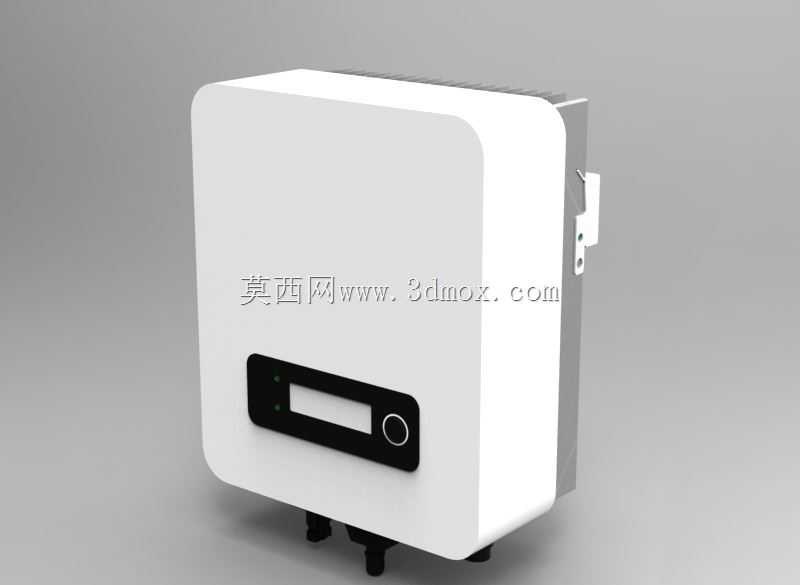

　　这款3300W功率等级的单相并网逆变器，主要面向户用分布式光伏场景设计，适配220V低压民用配电网接入需求，可将光伏组件输出的直流电转换为符合电网规范的正弦波交流电，直接供给家庭负载使用或余量上网。从结构设计角度看，整机采用壁挂式安装的方正壳体布局，外壳主体选用耐候性工程塑料搭配底部铝合金散热齿结构，兼顾户外安装的绝缘防护要求与功率器件的散热需求，壳体边角做了圆弧过渡处理，避免安装运维过程中划伤操作人员，同时降低户外积尘积水的附着概率。

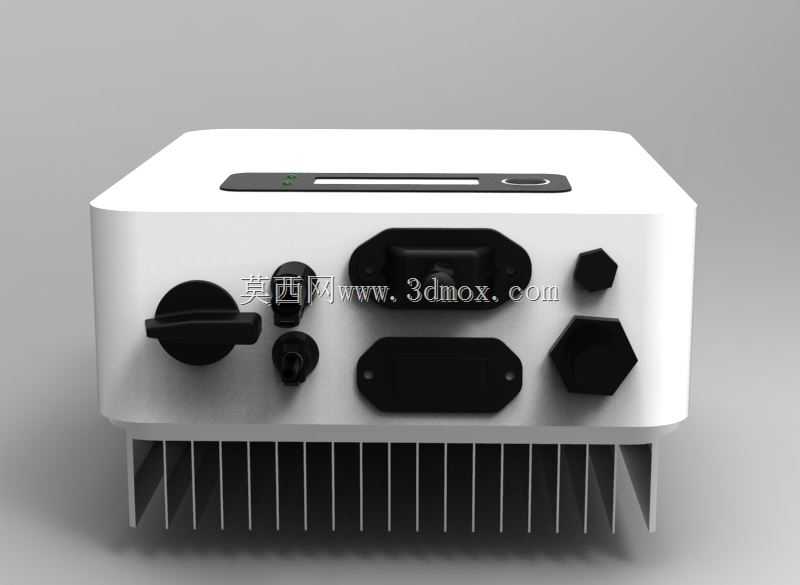

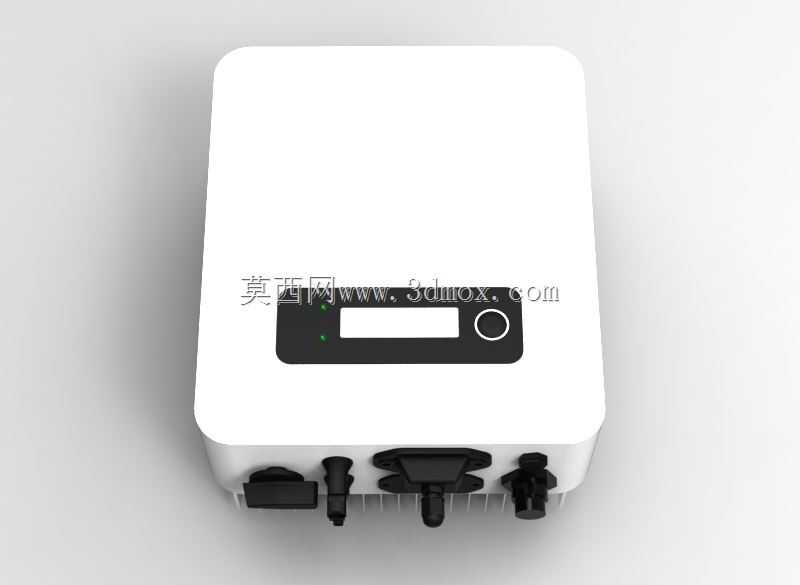

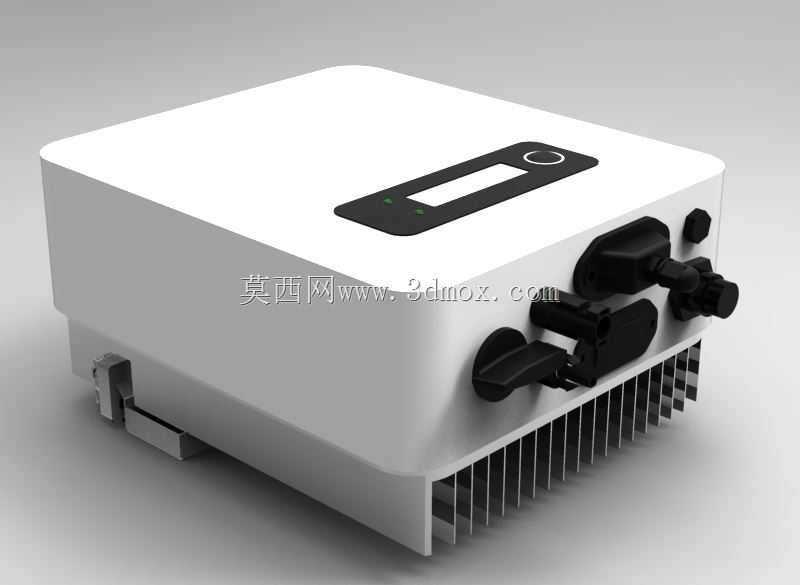

　　设备正面上方集成了带状态指示灯的液晶显示交互区域，圆形操作按键与显示屏做了一体化嵌入式设计，按键周边做了防水凸台结构，可满足IP65防护等级下的户外操作需求，运维人员无需打开机壳即可查看实时发电功率、电网电压、累计发电量等运行参数，也可通过按键完成基础参数配置与故障复位操作。设备下方的接线区域全部布置在壳体下部的接线腔体内，直流输入端子、交流输出端子、通讯接口均采用防水航空插头结构，端子排布预留了足够的接线操作空间，不同类型端子做了防呆结构与明显的标识区分，避免现场接线时出现接反、接错的问题，接线腔体与内部功率腔体做了密封隔离设计，即使接线区域出现凝露也不会影响内部核心电路的运行安全。

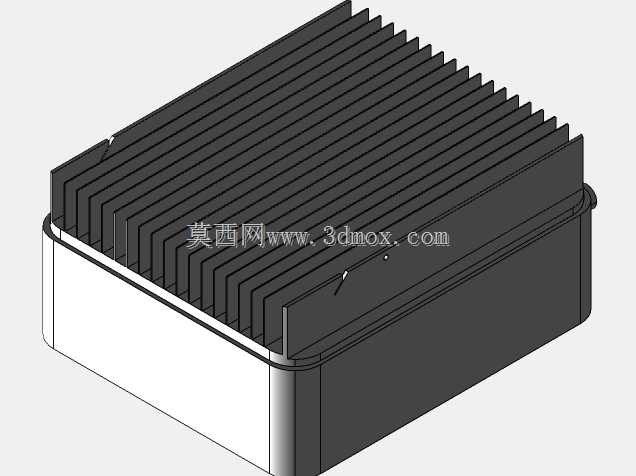

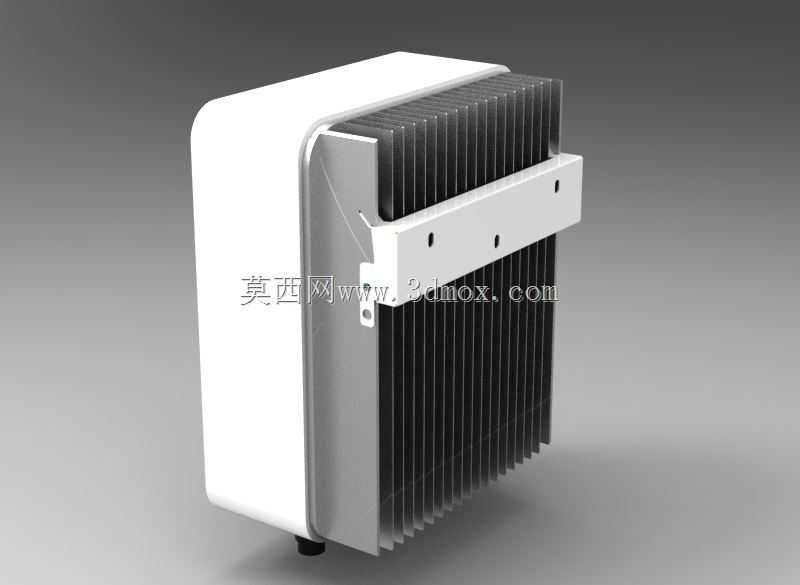

　　散热结构设计上，功率器件直接贴合在底部一体化拉伸成型的铝合金散热齿基座上，散热齿采用等间距直齿结构，齿高与齿间距经过热仿真优化，在自然对流条件下即可满足满功率运行时的散热需求，无需额外配置散热风扇，既降低了设备运行噪音，也消除了风扇磨损带来的故障点，提升整机长期运行的可靠性。安装结构方面，壳体背部预留了符合壁挂安装标准的挂装孔位，挂点间距适配常规民用墙面的安装条件，整机重量控制在单人可独立搬运安装的范围内，安装时只需先将挂装支架固定在墙面，再将设备挂入支架即可完成固定，底部预留的接线空间可满足不同线径电缆的弯曲半径要求，不会出现电缆弯折过度导致的线芯损伤问题。

　　从电路布局的结构适配来看，内部功率板、控制板、驱动板采用分层堆叠设计，功率回路与控制信号回路做了物理隔离，减少功率器件开关过程中产生的电磁干扰对控制信号的影响，直流侧输入滤波电容、IGBT功率模块、交流侧滤波电感等核心发热器件全部靠近散热基座布置，缩短热传导路径，控制板布置在远离功率回路的壳体上部区域，减少热量积聚对控制芯片运行稳定性的影响。整机的外形尺寸经过优化，在满足内部器件排布、安规爬电距离要求的前提下尽可能压缩体积，既减少了安装占用的墙面空间，也降低了壳体材料的用量，控制整机生产成本。

　　在实际应用场景中，这类单相并网逆变器可适配单串或多串并联的晶硅光伏组件，支持宽范围的直流电压输入，可适配不同朝向、不同串数的户用光伏阵列配置，内置的MPPT跟踪算法可实时调整工作点，保证不同光照条件下的发电效率，同时具备过压、过流、过温、孤岛保护等全套电网适配保护功能，可在电网出现异常时快速切断输出，保障电网运维人员与用电设备的安全。结构设计上充分考虑了户用场景的安装运维需求，所有易损部件均采用模块化设计，后期维护时可快速更换故障模块，无需整体拆卸设备，降低运维成本与停机时间。
