手动螺旋起重千斤顶三维结构设计

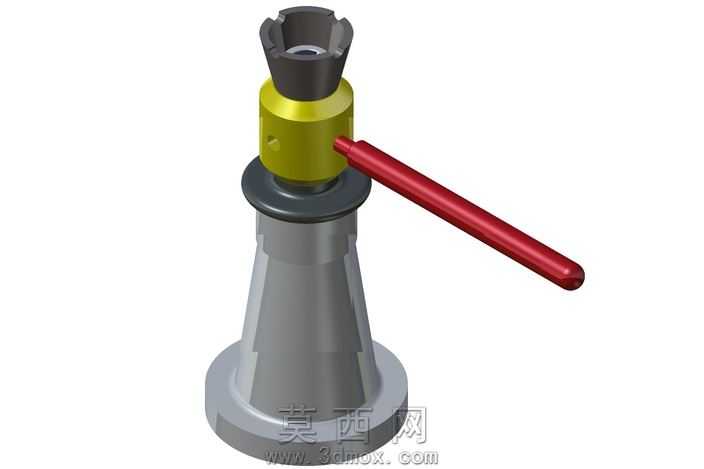

本作品为手动螺旋千斤顶的三维参数化建模成果，建模阶段以机械设计手册中螺旋起重器的标准参数为依据，先完成整体结构的比例规划，再拆分底座、升降丝杆、调节螺母、摇杆、顶帽五大核心部件逐一建模。底座采用锥台形结构设计，建模时通过拉伸凸台搭配拔模特征实现下宽上窄的稳定造型，底部做圆角过渡处理避免应力集中，材质赋予哑光灰色铸铁质感，还原铸造件的粗糙表面肌理，同时添加细微的磨砂纹理贴图提升真实感。中部的传动螺母是核心受力部件，建模时先绘制六角外形轮廓，再通过螺旋线扫描切除生成内螺纹结构，与丝杆的外螺纹做间隙配合校验，保证传动顺畅无卡滞，材质赋予亮黄色金属漆效果，表面做轻微的反光处理，区分于底座的铸铁材质，突出核心传动部件的视觉辨识度。升降丝杆采用梯形螺纹传动结构，建模时通过螺旋线扫描生成连续的螺纹牙型，牙型角、螺距参数均符合起重丝杆的设计规范，丝杆与螺母的配合面做干涉检查，确保虚拟装配时无穿模问题，丝杆表面赋予镀铬金属材质，带有柔和的金属反光，体现加工后的光洁质感。驱动摇杆为长直圆杆结构，一端做圆角收头处理，插入螺母侧部的安装孔内做同轴心配合，材质赋予大红色烤漆效果，表面光滑带有高反光特性，还原手动操作杆的涂装外观。顶部的顶帽采用带内凹卡槽的结构设计，建模时通过拉伸切除生成顶部的防滑卡槽，用于适配不同的被顶升物件接触面，避免顶升时打滑，顶帽与丝杆顶端做同轴心配合，可随丝杆同步升降。渲染阶段采用三点布光方案，主光从侧上方打亮主体结构，突出螺纹、棱边的细节轮廓，辅光弱化暗部死黑区域，背景采用纯白色突出模型本身，最终呈现的模型结构清晰，各部件材质区分明确，完整还原了手动螺旋千斤顶的机械结构与外观特征，可用于机械原理教学、产品展示等场景。
