适配7.8mm离心管的亚克力试管放置架

　　这款适配7.8mm管径离心管的亚克力放置架，是面向生物、化学实验室常规样品前处理、临时存储场景设计的工装器具，日常使用中可直接放置在实验台、通风橱操作台面，也可适配水浴锅、恒温金属浴的上层托架空间，解决小规格离心管批量操作时易倾倒、编号混乱、拿取效率低的实际问题。

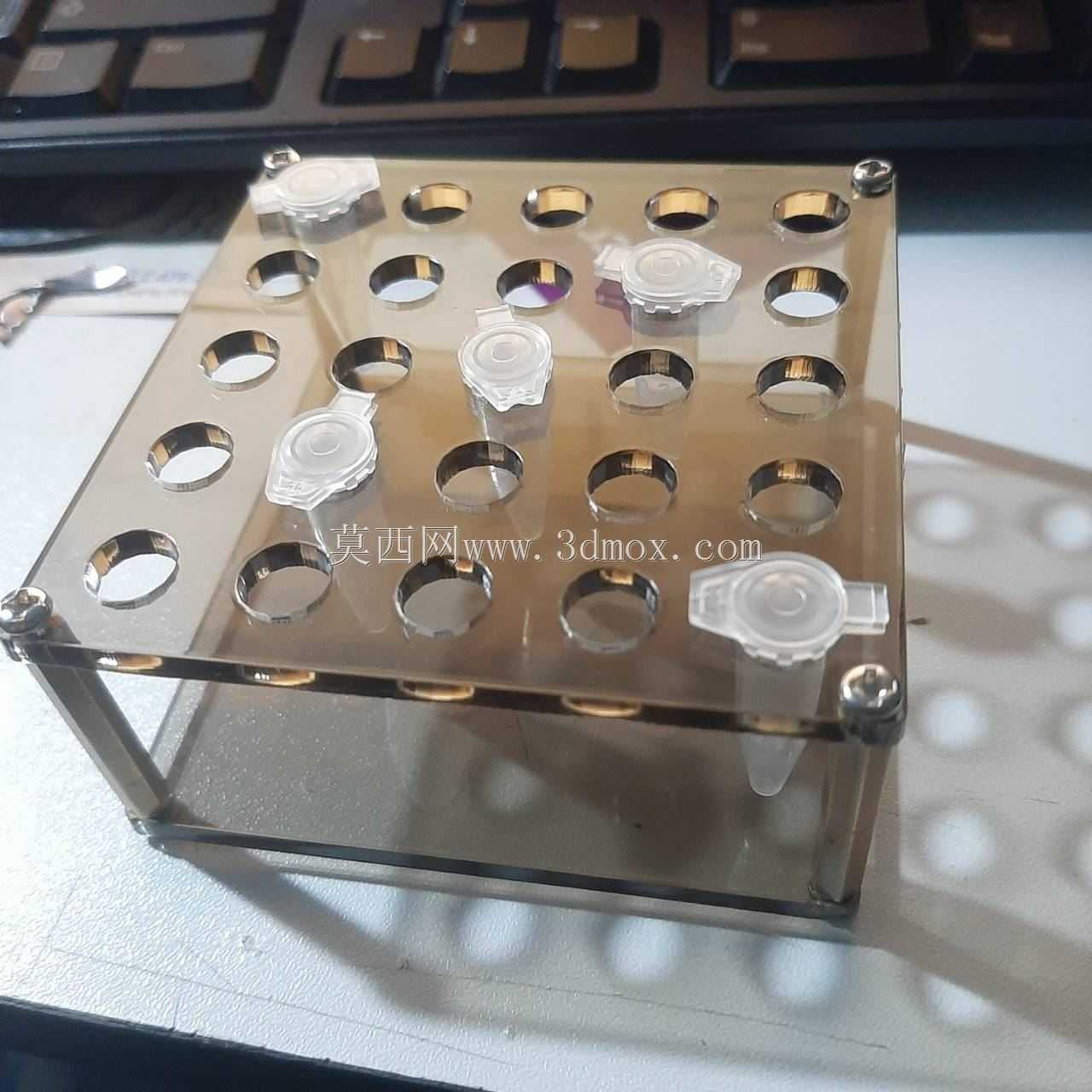

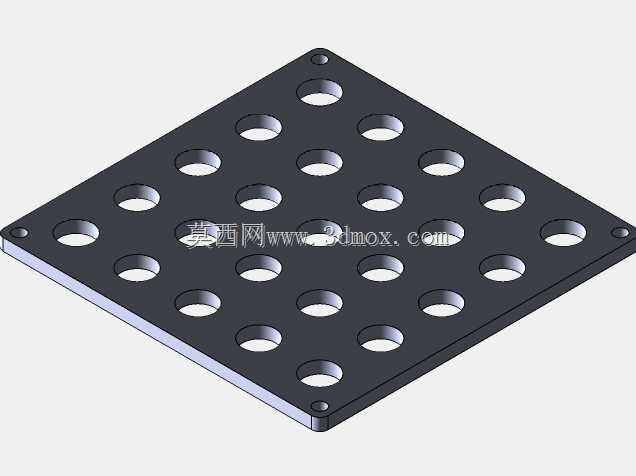

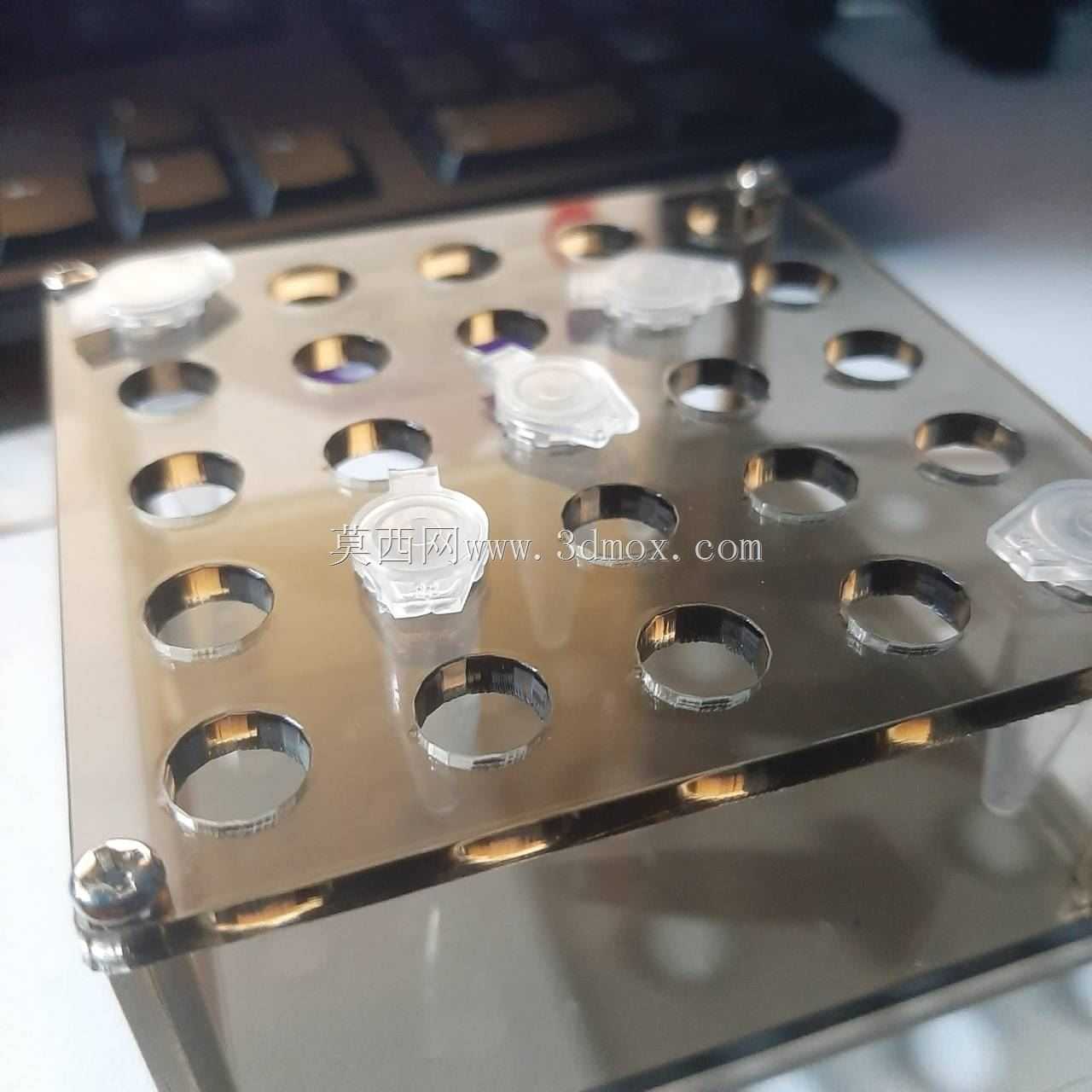

　　从实际使用场景出发，这类小规格离心管多用于微量试剂分装、PCR反应体系配置、样品暂存、离心后静置分层观察等操作，单批次处理量通常在20到30管区间，设计时首先确定了24孔的排布规格，采用4行6列的矩阵式孔位布局，孔位中心间距统一设置为18mm，既保证相邻管盖翻开时不会互相干涉，也能适配常规多道移液器的枪头间距，操作人员在批量加样时无需反复调整管位，可直接对齐枪头完成加液操作。孔位直径严格匹配7.8mm的离心管外径，单边预留0.1mm的装配间隙，既保证离心管插入后不会出现晃动倾斜，也不会因为间隙过小导致插拔卡顿，尤其是戴丁腈手套操作时，单指即可完成管体的取放，无需额外施加过大力度。

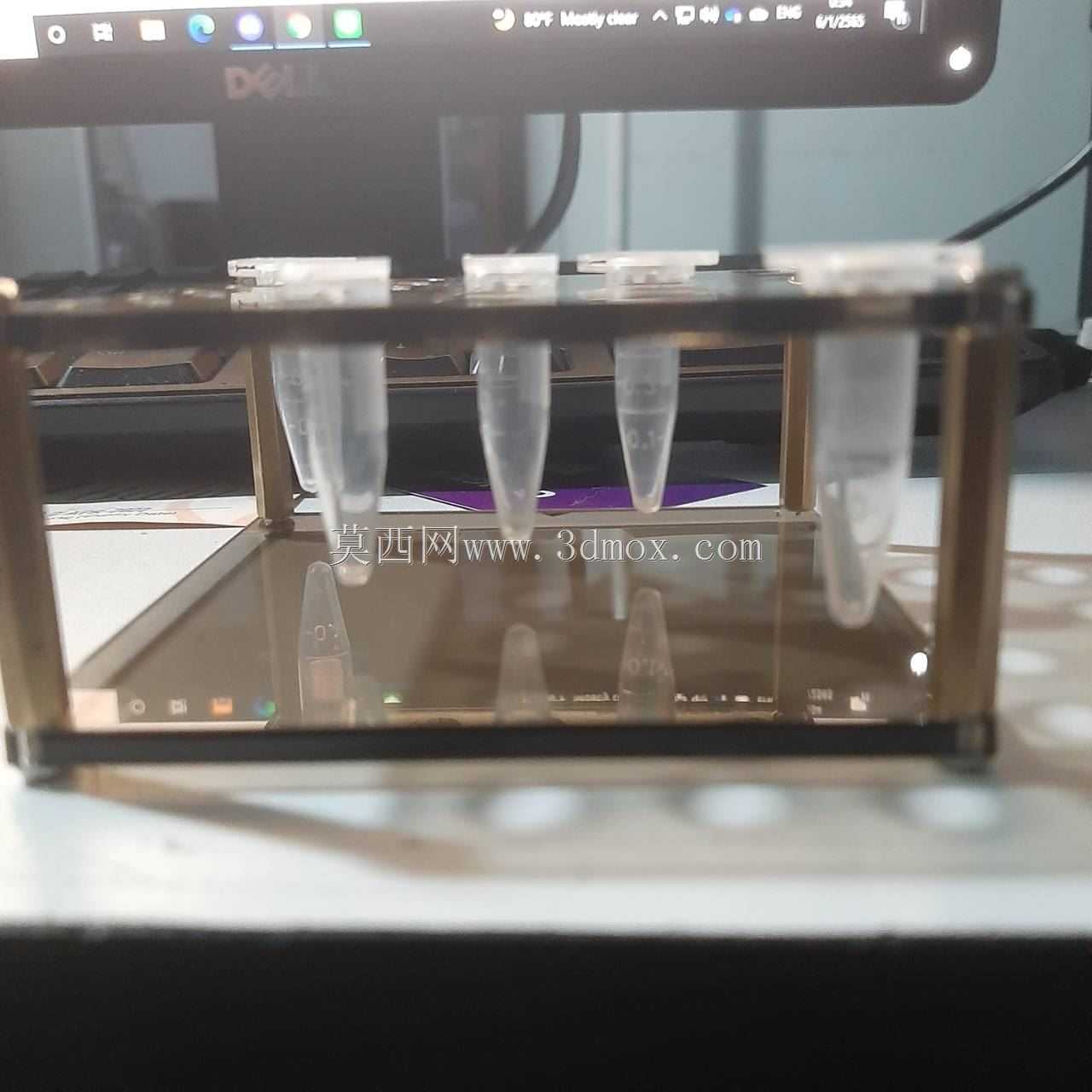

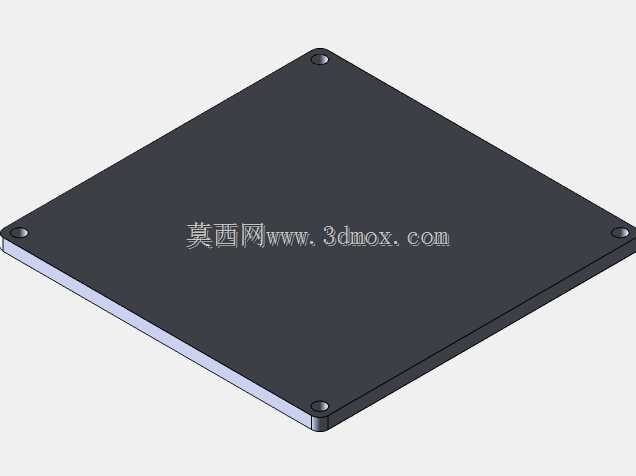

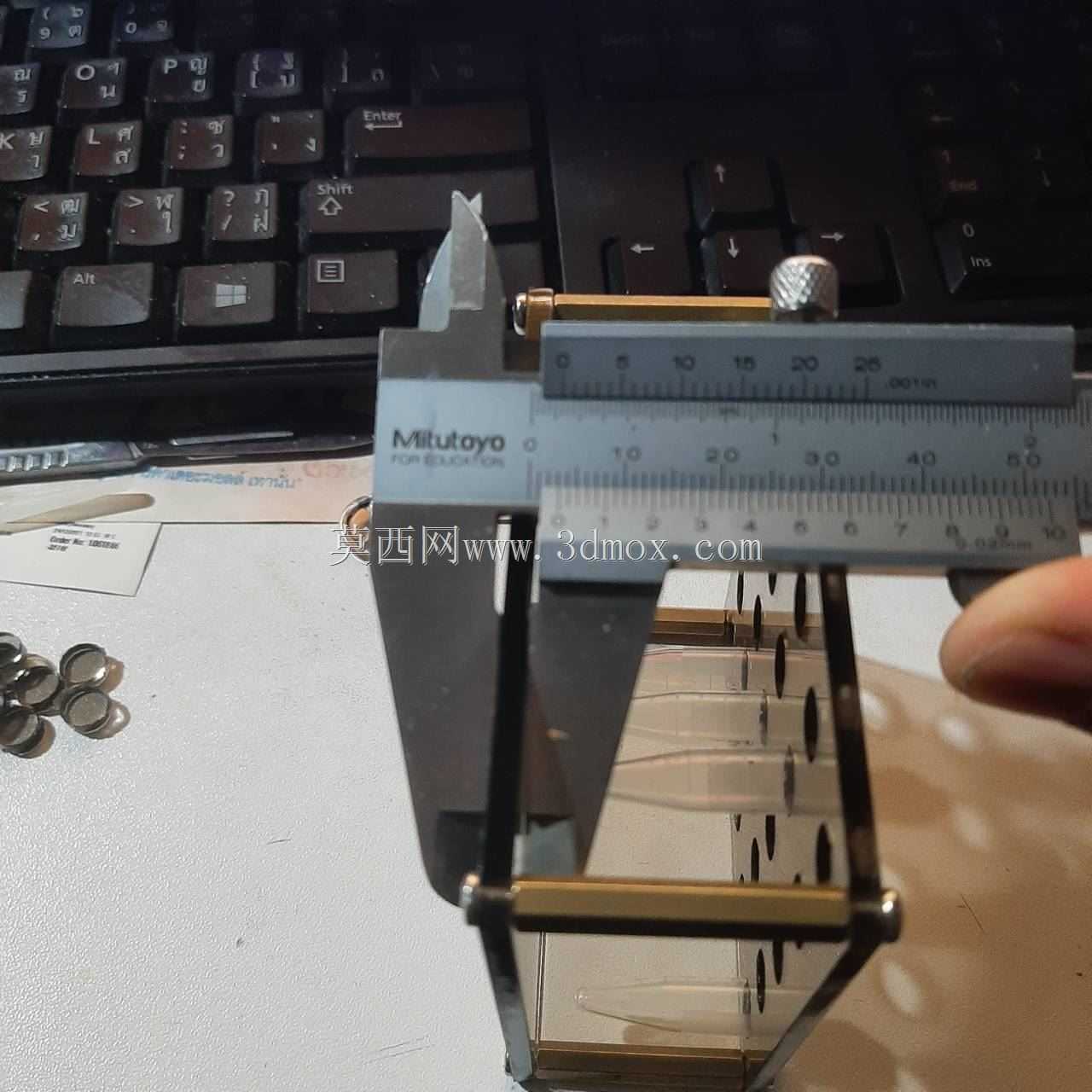

　　主体材质选用半透明茶色亚克力板材，相比透明亚克力，茶色材质可一定程度遮挡环境光线，对光敏性试剂起到基础的避光保护作用，同时半透明特性也能让操作人员直接观察到管内液体的液位高度、分层状态，无需逐管拔出查看。架体采用双层板支撑结构，上层板为带孔位的承载板，厚度设置为5mm，保证孔位周边有足够的支撑强度，不会因为反复插拔管体导致孔边开裂；下层板为无孔支撑板，距离上层板的高度设置为45mm，刚好适配常用的1.5ml规格7.8mm外径离心管的管身长度，管体插入后底部完全抵在下层板上，不会出现悬空歪斜的情况，即使架体受到轻微碰撞，管内液体也不会洒出。两层板之间采用四个角的M3不锈钢内六角螺丝配合铜柱支撑，相比胶水粘接的结构，螺丝锁紧的结构可反复拆装，若某一块板材出现划痕、开裂，可单独更换板材，无需整体报废，长期使用的维护成本更低。

　　设计时充分考虑了实验场景的清洁需求，架体所有边角都做了R3的圆角处理，没有尖锐的直角边，避免操作人员拿取时划伤手套或皮肤；板件边缘都做了抛光处理，没有亚克力切割后的毛刺残留，日常清洁时用75%酒精擦拭即可，不会残留卫生死角。架体整体外形尺寸控制在130mm长、90mm宽、50mm高的范围内，占用台面面积极小，即使是狭小的通风橱内操作区，也可同时放置2到3个该款管架，满足不同试剂分区放置的需求。底部四个角粘贴有3mm厚的硅胶防滑垫，放置在光滑的玻璃台面、不锈钢台面上时不会出现滑动，即使操作人员不小心碰到架体边缘，也不会轻易移位。

　　在实际使用的细节设计上，上层板的每个孔位旁预留了2mm宽的标记位，可直接用记号笔标注孔位编号、样品名称，擦拭后可反复标记，无需额外粘贴标签，避免标签被试剂浸湿后脱落导致样品混淆。架体整体可承受-20℃到60℃的温度范围，可直接放入冰箱冷藏层临时存储样品，也可放置在常温操作区长期使用，不会因为常规的温度变化出现板材变形、螺丝松动的问题。相比传统的聚丙烯塑料试管架，亚克力材质的架体刚性更好，长期使用不会出现孔位变大、架体弯曲变形的问题，使用寿命是普通塑料架的3倍以上；相比不锈钢试管架，亚克力材质重量更轻，整体重量不到200g，单手即可拿取转移，且不会与部分酸碱试剂发生反应，适配更多实验室试剂的使用场景。

　　建模过程中，所有孔位的位置度公差控制在0.05mm以内，保证每个孔位的同轴度，避免出现孔位偏斜导致离心管插不进去的问题；支撑铜柱的安装孔采用沉头设计，螺丝锁紧后螺丝头完全沉入板材内部，不会突出板面刮擦到离心管或者操作人员的手套。整体结构没有多余的装饰性设计，所有结构特征都服务于实际使用需求，没有冗余的零件，装配完成后整体结构稳固，提起任意一个角都不会出现松动异响，完全满足实验室日常高频使用的强度要求。
