6215规格380kv无负荷外转子电机结构

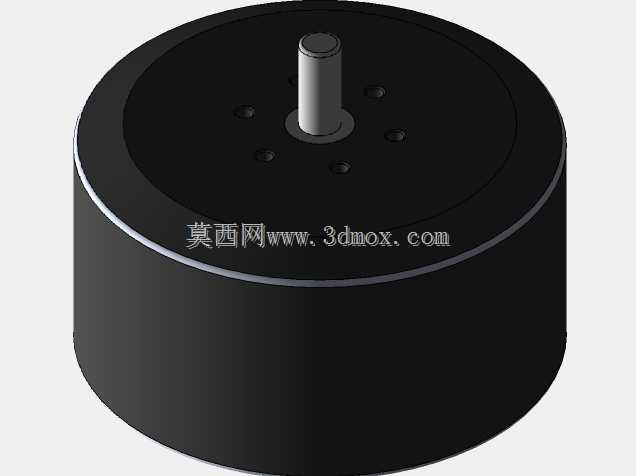

　　做小型旋翼类载具、桌面级云台转台这类低负载驱动方案选型时，经常会碰到需要匹配高转速低扭矩输出单元的场景，这类场景不需要电机承担大负载持续做功，核心要求是转动惯量匹配、输出轴同轴度达标、安装固定位兼容常规机架孔位，6215规格380kv的这类无负荷电机刚好适配这类需求。从结构设计逻辑来看，这款电机采用外转子结构布局，转子外壳直接作为转动惯量载体，相比同尺寸内转子结构，能在更低的绕组电流下获得更快的转速响应，刚好匹配无负荷工况下的快速转速调节需求，输出轴采用单端伸出的光轴结构，轴径与常规62系列电机的安装夹头尺寸兼容，不需要额外定制转接件就能直接装配桨夹、同步带轮这类传动连接件。端盖部分的固定孔采用圆周均布设计，

　　四个安装孔围绕输出轴中心对称排布，孔位的中心距按照通用航模电机、小型转台电机的安装规范设定，安装时只需要在对应安装基座上加工同规格的通孔，用标准内六角螺丝就能完成固定，不需要额外设计复杂的定位工装，安装边界上，电机整体为圆柱外形，最大外径对应62mm的规格尺寸，轴向总高度控制在15mm区间，输出轴伸出端盖的长度预留了足够的装配空间，既不会因为轴伸过短导致连接件无法锁紧，也不会因为轴伸过长增加转动时的径向跳动量。实际应用中，这类无负荷电机不会被用在持续带载做功的传动链上，更多是作为小型多旋翼无人机的动力驱动单元、桌面展示转台的旋转动力源、教学实验平台的转速演示部件，这类场景下电机不需要承担持续的径向或者轴向负载，

　　只需要按照电调信号输出对应转速即可，设计时绕组的KV值设定为380，意味着每提升1V的输入电压，电机空载转速会提升380转，这个参数刚好匹配3-4S锂电池的常规供电区间，不需要额外搭配高压电调就能获得合适的空载转速范围。建模过程中需要重点关注几个配合面的公差设定：输出轴与转子端盖的配合采用过渡配合，保证转动过程中轴与转子不会出现相对滑动；转子外壳与定子组件的同轴度公差需要控制在0.02mm以内，避免高速转动时出现扫膛问题；端盖上的安装孔位置度公差控制在0.1mm以内，保证安装时螺丝能顺利穿过孔位与基座锁紧，不会出现孔位错位导致的装配应力。另外电机外壳的表面没有做多余的散热鳍片设计，因为无负荷工况下绕组的发热极低，

　　仅靠金属外壳的自然散热就能满足长时间运行的温度要求，外壳表面做了哑光氧化处理，既可以提升金属外壳的耐锈蚀能力，也能避免转动时表面反光影响周边光电传感器的信号采集。输出轴的顶端做了小尺寸的倒角处理，方便装配时桨夹或者连接件的快速导入，轴上预留的卡簧槽位置刚好匹配标准轴用卡簧的尺寸，装配卡簧后可以限制连接件的轴向窜动，避免高速转动时连接件脱出。从结构强度校核的角度来说，因为是无负荷工况，转子外壳的壁厚不需要做的过厚，1mm左右的壁厚就可以满足高速转动时的结构强度要求，不会因为离心力出现外壳形变，定子部分的硅钢片叠厚按照KV值对应的绕组匝数匹配，既保证足够的磁通量，也不会因为叠厚过大增加电机整体重量。
