多匝弯管结构感应加热线圈

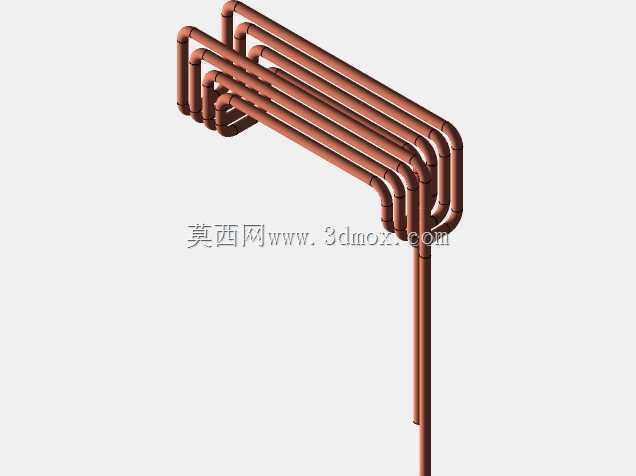

　　该结构件呈现为一组多匝连续弯制的铜质管路，整体由平行排布的长直段、端部U形回转段以及单侧引出段组成，管路在空间中形成近似矩形轮廓的多层绕制形态。从工程使用角度看，这类构件主要服务于感应加热场景，依靠交变电流在盘管中产生交变磁场，使位于线圈工作区域内的金属工件表面或局部区域快速升温，常用于轴类、棒料、齿轮坯、管件端部、钎焊工位以及小型零件的连续热处理工序。

　　盘管的长直段构成主要有效加热区，工件通常沿该区域通过或停留，磁场分布相对集中；端部回转段负责把各匝管路串联起来，使电流路径连续，并保持匝间间距稳定。模型中各弯管半径过渡一致，说明设计时重点考虑了管路弯曲工艺、内部冷却水流通能力以及电磁场均匀性。若弯曲半径过小，铜管在折弯时容易出现截面扁化、内壁褶皱，冷却水阻力会增大；若匝间距控制不均，则会造成工件周向或轴向温度偏差，影响淬火层深度、钎焊填充质量或热装配效果。

　　引出段从线圈主体一侧向下延伸，是设备装配时与电源汇流排、水冷电缆或固定支座连接的关键边界。实际布置中，引出端不仅要满足导电截面积要求，还要兼顾绝缘距离、拆装空间和水路接口方向。由于感应线圈工作时承载较大高频或中频电流，铜管路内部通常通入冷却水，水流沿连续管路循环带走焦耳热和辐射热，因此管路连续性、弯头数量、进出口压差以及最小流通截面都直接影响线圈寿命。三维结构中将多匝管路做成一体连续走向，有利于减少接头数量，降低漏水和接触电阻风险。

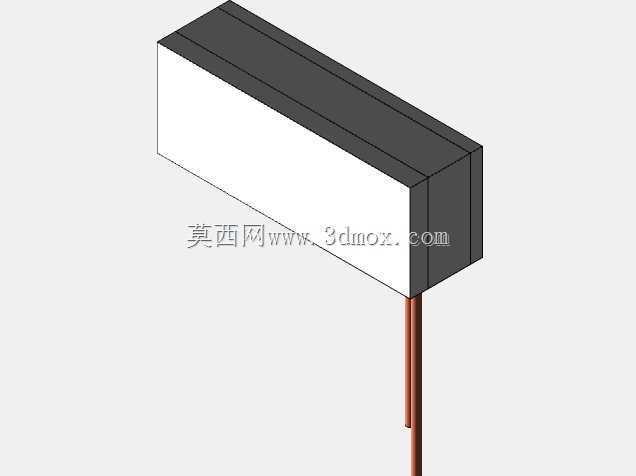

　　从外形尺寸与安装边界看，线圈主体的长宽高需要围绕被加热工件轮廓确定。内框空间不能与工件、送料夹具或感应器固定架发生干涉，同时又要保持合适的耦合间隙。间隙过大时磁耦合减弱，加热效率下降；间隙过小则容易因工件跳动、氧化皮脱落、热膨胀或定位误差造成触碰短路。多匝并排结构能够在有限长度内增加感应作用区域，适合需要连续进给加热的产线；而端部圆弧回转区应避开设备挡板和喷液冷却机构，尤其在淬火工况下，线圈附近往往配套喷水圈、导磁体和绝缘衬垫，安装空间需要提前校核。

　　设计思路上，该类线圈并非单纯按几何弯管完成建模，而是要把电气、热工和机械约束同时纳入。铜管直径和壁厚决定载流能力与耐压能力，匝距决定电感量和磁场强度，线圈展开长度影响阻抗匹配，弯段位置决定现场固定方式。对于需要改造现有加热工位的工程师，此类三维结构可直接用于检查工件通过路径、水冷管路走向、支座连接位置以及与变压器输出端的相对关系。主体盘管悬空区域应设置耐高温绝缘支撑，避免长管在热循环和电磁力作用下产生振动或变形；引出段则需要保留足够直线长度，便于接线端子压接、软管锁紧以及维护时拆卸。

　　在热处理生产线中，感应线圈属于直接决定工艺窗口的核心工艺装备。其几何形态不仅影响加热速度，也影响温度分布的重复性。多匝矩形回路适合对长条状工件进行均匀加热，端部弯转结构让线圈整体紧凑，单侧引出方式则方便把线圈安装到设备工作台面或专用机架上。建模时保留真实管路直径、弯曲半径和匝间空隙，能够为后续电磁场校核、冷却水流量分析、干涉检查以及加工弯管放样提供可靠依据。
