双摇杆式直线往复执行机构结构

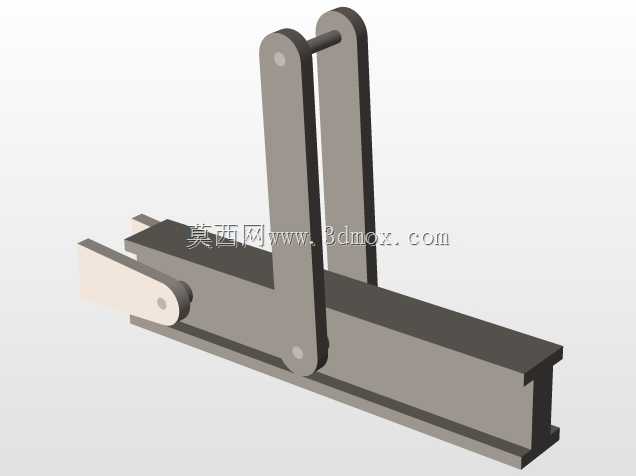

　　这套连杆式执行结构，核心是通过双平行摇杆配合滑动基座，将输入端的摆动转化为基座沿导轨方向的直线往复输出，在轻工生产线的工件推送、小型工装的工位切换、通讯设备内部模块的插拔驱动场景中都有适配空间。从实际使用场景来看，这类结构不需要配套高精度丝杠或者气缸，纯机械铰接的形式在粉尘、轻度潮湿的工况下稳定性更强，日常维护只需要定期给铰接销轴加注润滑脂即可，不需要复杂的密封防护设计，适合用在对成本控制较严、动作行程固定的自动化工位上。

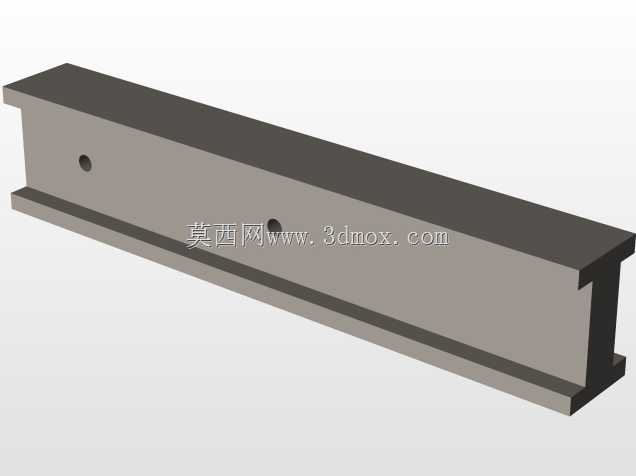

　　设计层面，整套结构的基座采用槽型截面设计，既可以作为滑动承载件直接卡装在配套的线性导轨上，也能通过侧面的安装孔固定外接执行端，比如推板、卡扣、检测探头安装座。双摇杆的上下铰接点采用同轴等距设计，保证运动过程中摇杆始终保持平行状态，避免基座滑动时出现卡滞、偏磨的问题，输入端的摆臂长度经过运动学校核，在摇杆摆角范围内，基座的直线运动速度变化平缓，没有刚性冲击，适合驱动质量在5kg以内的轻型负载。

　　从安装边界来看，整套结构的安装基准为底部导轨的安装面，导轨长度需要比基座的最大行程长出至少20mm的余量，避免基座运动到行程端点时出现脱轨风险；摇杆竖直状态下为机构的中位，此时基座处于行程中点位置，输入端摆臂的摆动角度范围控制在正负45度以内，就能保证基座全程沿导轨做平稳直线运动，不会出现摇杆过死点的卡滞问题。铰接位置的销轴采用间隙配合设计，配合公差控制在H8/f7区间，既保证转动灵活，又不会出现过大的旷量影响运动精度。

　　结构的受力路径也做了针对性优化，基座承受的负载直接通过滑动面传递到下方导轨，摇杆只承受摆动过程中的切向力，不承担垂直方向的负载重量，因此摇杆的截面尺寸不需要做的过于厚重，采用等厚度板材切割成型即可，加工难度低，不需要复杂的铣削或者铸造工序，普通的板材激光切割后做去毛刺处理，配合标准圆柱销就能完成装配，单件加工成本远低于同行程的线性模组。在实际装配时，需要先将两根摇杆的上下铰接点调整到同轴状态，再锁紧销轴的固定顶丝，避免两根摇杆运动不同步导致的基座别劲问题，装配完成后手动摆动输入端摆臂，全程滑动无卡顿、无异常摩擦声响即为合格。

　　这类纯机械连杆结构相比气动、电动驱动的执行部件，不需要配套气源或者供电线路，在一些无动力辅助的手动工装、防爆要求较高的工位上也能使用，比如防爆车间的小型工件移位、手动测试工装的动作驱动，只需要在输入端连接手动拨杆或者脚踏连杆，就能实现稳定的直线动作输出，不会产生电火花或者气源泄漏的风险。结构的所有外露部件都没有易损的电子元件，使用寿命只和铰接销轴的磨损量相关，正常工况下连续运行百万次循环也不会出现功能性故障，适合在长周期运行的生产设备上作为辅助执行机构使用。
