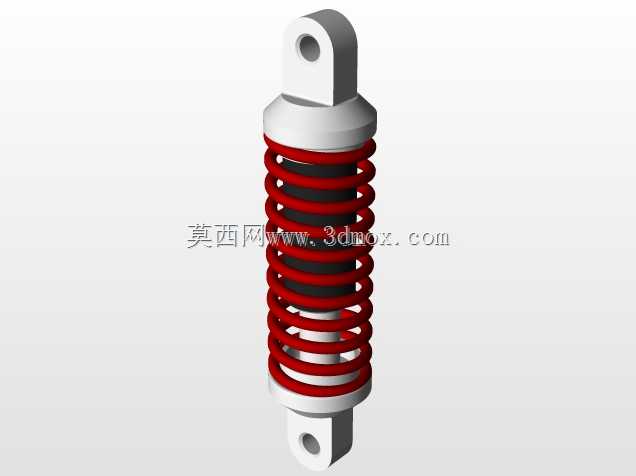

带双耳安装座的圆柱螺旋缓冲减震构件

　　在各类需要缓冲吸能、隔振降噪的机械结构场景中，这类带一体式双耳安装座的圆柱螺旋弹簧减震构件是应用范围极广的弹性功能部件，小到小型代步工具的行走悬架、便携机电设备的隔振支座，大到工业自动化产线的工位缓冲模块、小型工程机械的操作平台减震支撑，都能见到同结构原理构件的身影。不同于常见的分体式减震组件，这款构件将上下安装吊耳与弹簧导向座做了集成化设计，省去了额外的导向轴套装配环节，在安装空间受限的紧凑布局场景下，能有效减少装配零件数量，降低安装对位的难度。

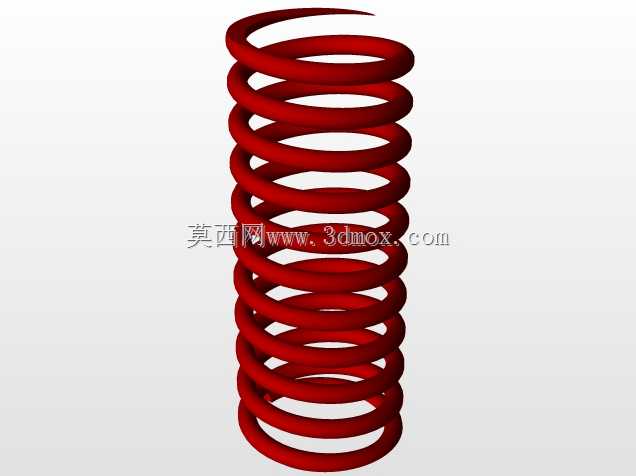

　　从实际功能实现逻辑来看，构件核心的弹性元件采用等节距圆柱螺旋压缩弹簧设计，弹簧丝截面为圆形，表面做了氧化防锈处理，弹簧中径与内部的阻尼导向杆外径保持合理的配合间隙，既不会因为间隙过大导致弹簧受压时出现侧向屈曲失稳，也不会因为间隙过小出现弹簧伸缩时与导向杆摩擦卡滞的问题。上下两端的安装座采用对称式单耳吊耳结构，每个吊耳上加工有同轴的光孔安装位，安装时可直接通过销轴与设备上的对应支座铰接，这种铰接式的安装方式能够自适应小幅度的安装角度偏差，避免设备运行过程中因为构件两端安装面的平行度误差产生附加的弯曲应力，延长弹性元件的疲劳寿命。

　　设计过程中需要重点考量几个核心边界：首先是弹簧的刚度匹配，需要根据实际承载的冲击载荷大小、允许的最大压缩行程来选定弹簧丝直径、有效圈数与弹簧中径，确保在额定冲击载荷下弹簧的压缩量处于设计行程范围内，不会出现并圈压并的情况，同时要保证弹簧的固有频率避开设备的工作振动频率区间，防止出现共振放大振动幅值的问题。其次是安装尺寸的边界约束，上下吊耳安装孔的中心距在弹簧自由状态下的尺寸需要与设备的安装空间预留尺寸匹配，吊耳的厚度、安装孔的直径要与配套使用的销轴直径、支座开口宽度适配，避免出现装配干涉；构件整体的最大外径由弹簧外径决定，设计时要预留足够的径向空间，防止弹簧伸缩过程中与周边的结构件发生剐蹭。

　　这类减震构件在实际使用中，主要承担两个方向的作用：一是吸收瞬时冲击载荷的能量，当设备受到突发的冲击力时，弹簧通过压缩变形将冲击动能转化为弹性势能储存，再缓慢释放，大幅降低冲击载荷对设备主体结构的损伤；二是隔离持续振动的传递，对于自身带有振动源的小型设备，将这类构件布置在设备与安装基座之间，能够有效阻断振动的传递路径，降低周边结构的振动幅值，提升设备运行的稳定性与操作人员的使用舒适度。不同于板簧类弹性元件需要配套的导向与限位结构，这款集成式的减震构件自身带有导向芯杆，能够限制弹簧的侧向变形，不需要额外设计导向结构，在小型轻量化设备的设计中能够大幅简化周边的支撑结构设计，缩短整体的设计开发周期。

　　在建模实现层面，这类构件的建模需要重点保证弹簧的螺旋特征与两端安装座的同轴度，上下吊耳的安装孔轴线需要保持平行且与构件整体轴线垂直，避免加工装配后出现安装偏载的问题；弹簧的两端需要做并圈磨平处理，保证弹簧端面与安装座的支撑面完全贴合，受压时载荷能够均匀分布在弹簧的整个端面上，避免出现局部应力集中导致弹簧过早断裂失效。导向芯杆与上下安装座的连接采用过盈配合的结构设计，保证芯杆在反复的冲击载荷下不会出现松动移位，维持对弹簧的导向作用。
