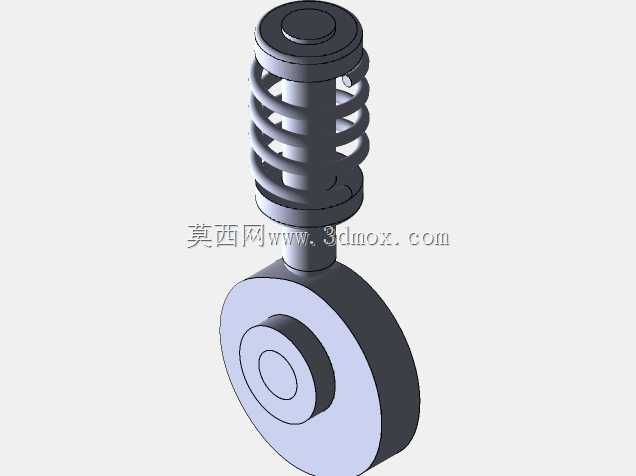

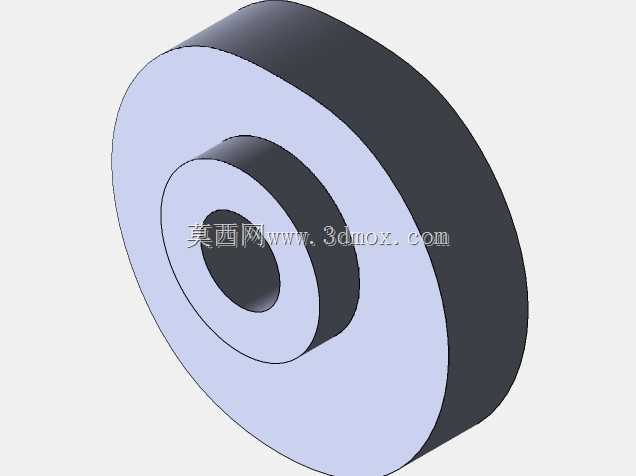

这套凸轮从动件结构是机械传动系统里实现周期性往复动作的核心执行单元,在自动化送料、轻工包装、纺织机械的间歇进给工位里应用极广,核心作用是把凸轮的连续回转运动转化为从动件的规律直线往复动作,相比气缸、电缸类直驱执行件,纯机械结构的凸轮传动能在高速工况下保持稳定的动作时序,不会出现气动系统的气压波动、电控系统的信号延迟问题,在每分钟数百次往复的高速工位里可靠性优势非常明显。整套结构的设计逻辑围绕从动件的运动规律展开,底部采用盘形凸轮作为主动件,凸轮轮廓根据从动件的升程、回程、休止时序做曲线拟合,轮廓过渡段全部做圆角顺滑处理,避免高速运转时从动件出现刚性冲击,减少接触表面的点蚀磨损。从动件采用圆柱直动式设计,

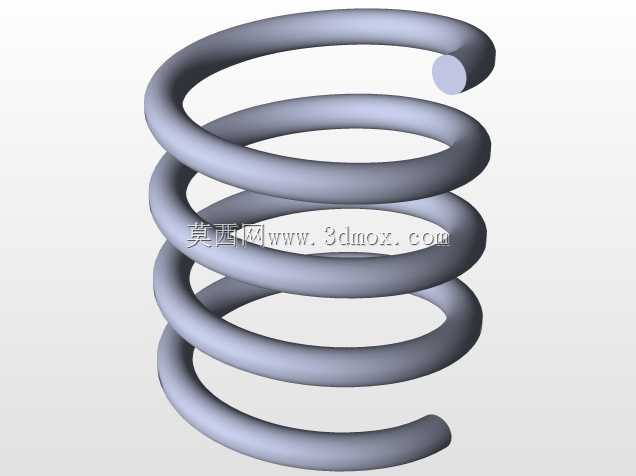

导向段与机架安装孔采用间隙配合,配合公差控制在H7/g6区间,既保证往复动作无卡滞,又能控制径向窜动量在0.02mm以内,避免从动件偏斜导致凸轮接触应力集中。复位结构采用圆柱螺旋压缩弹簧,弹簧套在从动件杆部外侧,上端抵靠在从动件顶部的限位凸台,下端抵靠在机架的安装基准面,弹簧预紧力根据从动件的运动加速度、自身重量以及接触端的摩擦力计算确定,保证凸轮在回程阶段从动件能始终贴合凸轮轮廓,不会出现跳脱、异响的问题,弹簧的工作行程预留15%的余量,避免长期压缩后出现塑性变形导致复位失效。从安装边界来看,凸轮的安装轴孔与设备动力输出轴采用键连接,轴孔公差带为H7,平键槽尺寸符合GB/T 1096的标准规格,
安装时需保证凸轮端面与动力轴的垂直度公差在0.01mm以内,避免凸轮运转时出现端面跳动导致从动件行程偏差。从动件的导向安装段长度为杆径的3倍,保证导向支撑的稳定性,顶部的限位凸台直径比弹簧外径大2mm,防止弹簧受压时出现径向偏移。整套结构的横向安装空间仅需覆盖凸轮最大回转半径加上弹簧外径的尺寸,纵向安装尺寸根据从动件的最大升程确定,从动件升程范围内无其他结构干涉,安装时需在凸轮与从动件的接触端面涂抹润滑脂,降低接触表面的摩擦系数,延长零件使用寿命。在实际工况应用中,这套结构可以根据不同的动作时序需求更换对应轮廓的凸轮,不需要改动整体安装尺寸,就能实现不同的送料长度、顶出行程需求,适配性较强。从动件与凸轮接触的端头采用圆弧面设计,
相比平面接触能降低接触应力,减少轮廓磨损,长期运转后仅需更换接触端头的耐磨件即可,维护成本较低。弹簧的选型上采用碳素弹簧钢丝材质,刚度匹配从动件的运动负载,避免刚度过大导致凸轮驱动扭矩过高,或是刚度过小导致复位不及时的问题。整套结构没有冗余的复杂零件,加工难度低,凸轮轮廓可采用数控铣床一次加工成型,从动件、弹簧、限位件均为通用机械加工件,制造成本可控,适合在各类需要周期性直线往复动作的通用机械设备上批量应用。
