可夹装式迷你台虎钳工作台结构设计

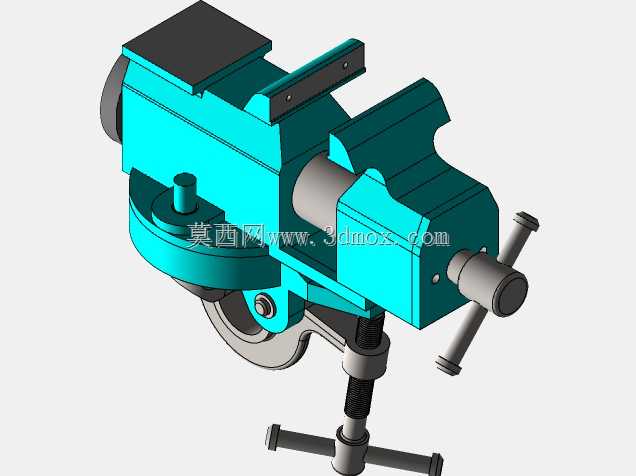

　　这款夹钳式迷你工作台本质是轻量化设计的桌虎钳结构，核心定位是小空间作业场景下的夹持工装，适配桌面厚度有限的工位、临时检修操作台、 hobby 类手工制作工位以及小型零件精密修配场景，相比固定式重型台虎钳，它不需要在工作台面打孔安装，也不会占用大面积的台面空间，能快速装夹在厚度适配的桌沿、架体边缘，用完即可快速拆卸收纳，非常适合流动作业、小工位零散加工以及教学实训场景使用。

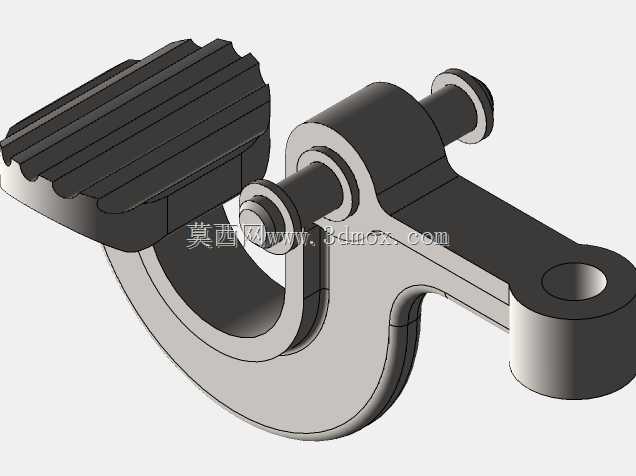

　　从功能特性来看，该结构保留了台虎钳核心的夹持功能，活动钳身通过丝杠传动实现开合，配合固定钳口可以完成不同尺寸小型零件的夹持作业，钳口预留了防滑齿结构，加持金属、塑料、木质等不同材质的小型工件时都能提供足够的静摩擦力，避免加工过程中工件移位。夹装底座部分采用螺旋压紧结构，通过下方的T型丝杠带动压块升降，旋转底部的横杆手柄即可调整夹紧行程，适配不同厚度的安装基面，压块与上支撑面之间预留了足够的开合行程，能覆盖常规工作台、实训桌、甚至临时搭建的工装架边沿的厚度范围，安装时不需要额外的紧固件，徒手即可完成装拆，转场使用十分便捷。

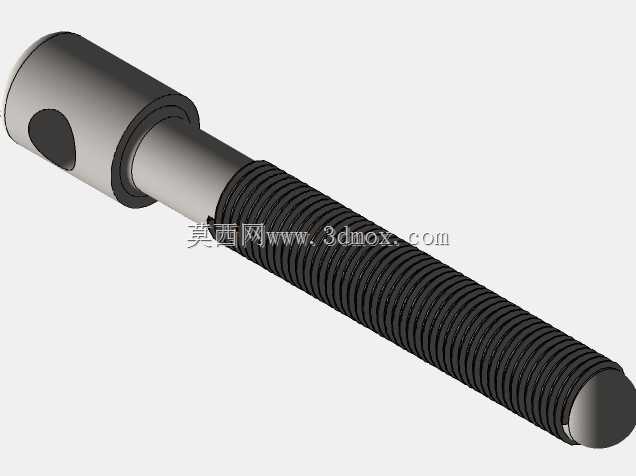

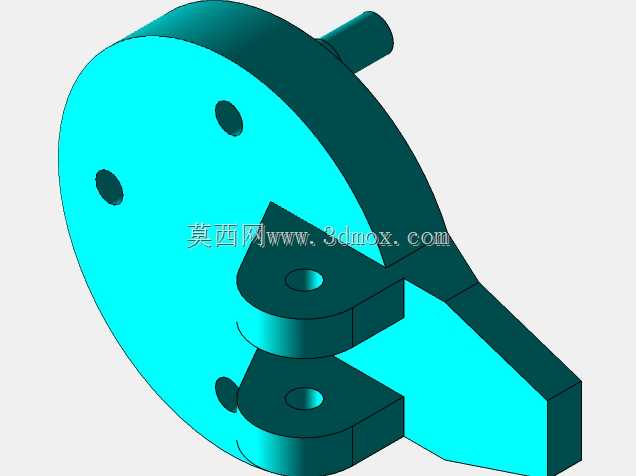

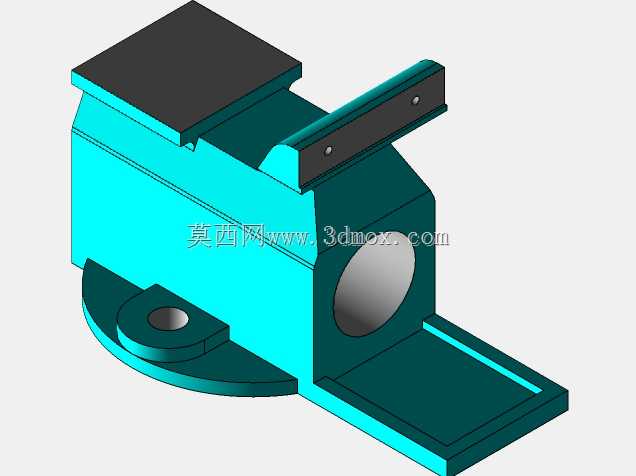

　　设计思路上，这款结构优先平衡了夹持稳定性与轻量化需求，主体承力结构采用一体式铸造型腔设计，钳身主体、固定钳口座、旋转连接座采用一体化布局，减少了多余的拼接零件，既提升了整体刚性，也控制了整体重量。钳身与底座之间设置了旋转调节结构，可以根据作业需求调整钳身的水平朝向，不需要松开底座夹装结构就能调整工件的夹持角度，适配不同方向的锉削、钻孔、打磨、小零件装配等作业需求。丝杠部分采用梯形螺纹传动，具备一定的自锁性能，加持工件后不会因为加工过程中的振动导致钳口松脱，传动手柄采用可拆卸式的横杆设计，不需要使用时可以将手柄取下，减少收纳占用的空间，也避免手柄突出造成磕碰。

　　从安装边界与尺寸逻辑来看，这款迷你工作台的整体轮廓尺寸控制在小型工装范畴，钳口最大开合行程适配直径100mm以内的小型零件夹持，完全覆盖电子元器件修配、小型五金零件加工、模型制作、首饰加工等场景的工件尺寸需求。底座夹装部分的最大夹持厚度适配50mm以内的桌沿厚度，基本覆盖常规密度板工作台、实木实训桌、金属工装架的边沿厚度，安装后钳口工作面距离安装基面的高度控制在合适的操作区间，作业时手臂可以自然搭放在台面上，长时间操作不容易产生疲劳。钳身的旋转角度覆盖360度水平调节范围，每个角度位置都可以通过锁紧结构固定，加工过程中不会出现钳身偏转的问题。

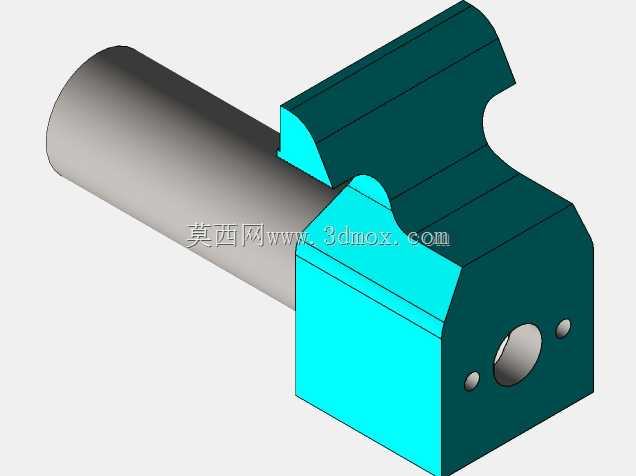

　　结构细节上，活动钳身与固定钳身的配合面采用燕尾槽导向结构，相比平导轨结构，燕尾槽的导向精度更高，承载侧向力的能力更强，加持工件进行侧向锉削时，活动钳身不会出现翘起或者偏移的问题。所有传动螺纹部位都预留了润滑脂存储间隙，长期使用也不会因为积尘导致传动卡滞，钳口板采用可拆卸式设计，当钳口防滑齿磨损后，可以单独更换钳口板，不需要更换整个钳身结构，降低了长期使用的维护成本。底座的压块接触面设置了防滑胶垫预留位，安装时可以在压块与桌面接触位置加装橡胶垫，既可以提升夹紧时的摩擦力，也能避免夹装过程中刮伤桌面漆面。

　　实际应用中，这类迷你夹钳工作台除了常规的钳工修配作业，还可以作为小型钻床、迷你砂轮机的配套夹持工装，将小型工件固定在钳口上，配合手持电动工具完成钻孔、打磨、去毛刺等作业，也可以作为电子维修工位的辅助工装，加持电路板、小型电子外壳完成焊接、拆解作业。相比大型台虎钳，它的夹持力虽然不适合重型敲击、重载切削作业，但针对小型轻载作业场景，它的灵活性、便携性是重型台虎钳无法替代的，尤其是在空间有限的出租屋工位、校园实训工位、外出检修的临时作业点，这类可快速装拆的迷你夹持工作台能解决很多零散的夹持需求，不需要为了偶尔的小型加工需求专门购置重型台虎钳或者搭建固定工作台。

　　建模过程中，结构的配合公差都按照常规五金工装的精度要求设置，活动钳身与导轨的配合间隙控制在合理范围，既保证滑动顺畅，也不会出现过大的旷量，丝杠与螺母的配合预留了磨损补偿间隙，长期使用出现磨损后，可以通过调整螺母的位置消除传动间隙，保证夹持精度。所有棱角位置都做了倒角处理，没有尖锐的毛刺结构，使用过程中不容易划伤操作人员，整体结构没有复杂的异形曲面，所有零件都可以通过常规的机加工或者铸造工艺完成生产，量产难度低，零件通用性强，很多标准件都可以直接采购现有五金件，不需要单独开模定制。
