气动千斤顶支撑推送工装结构设计

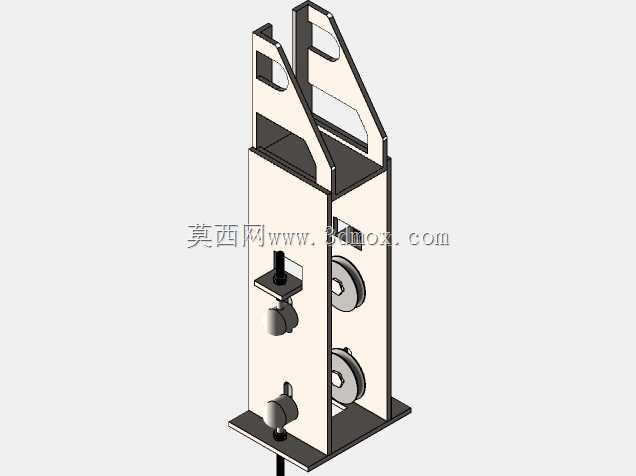

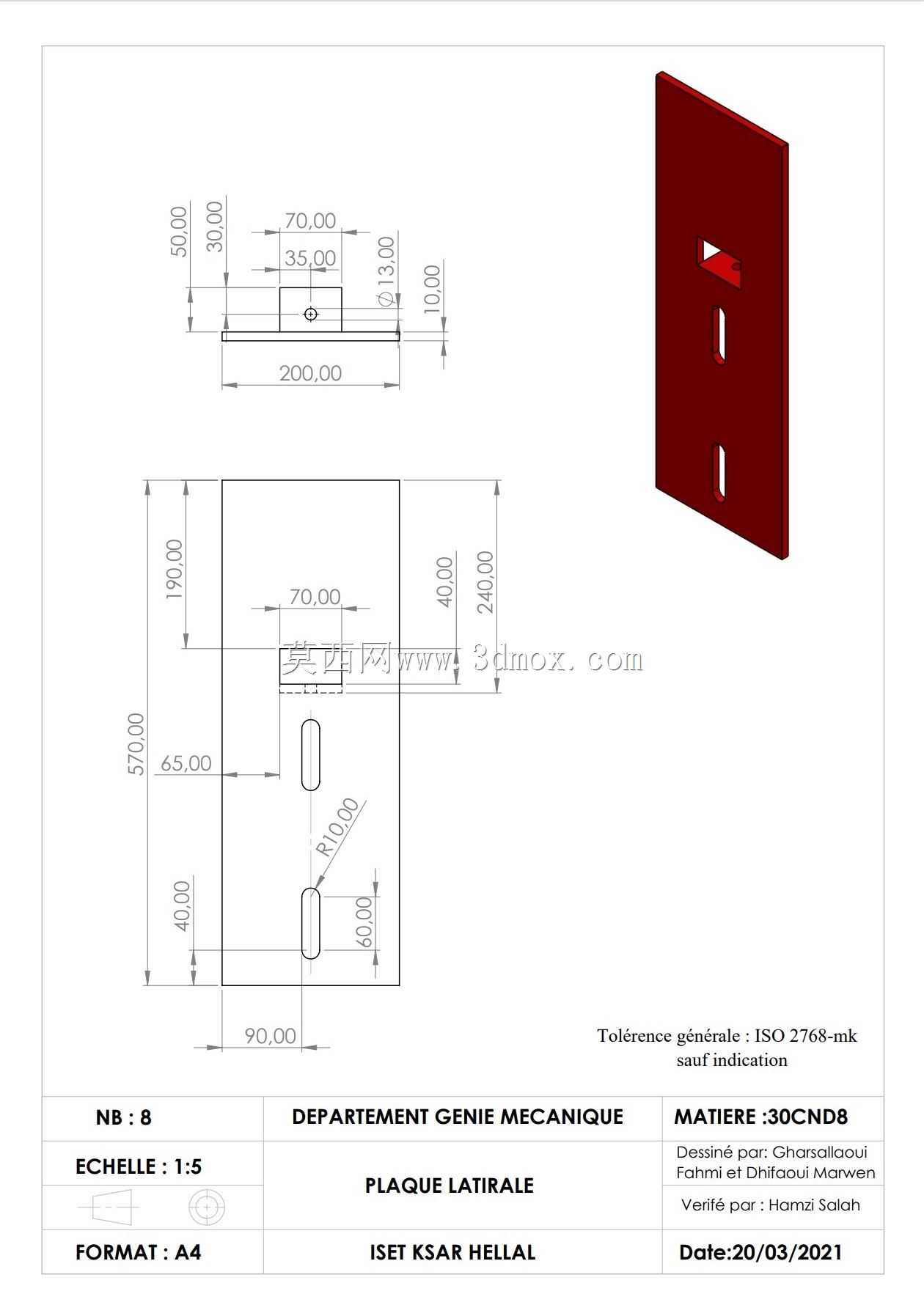

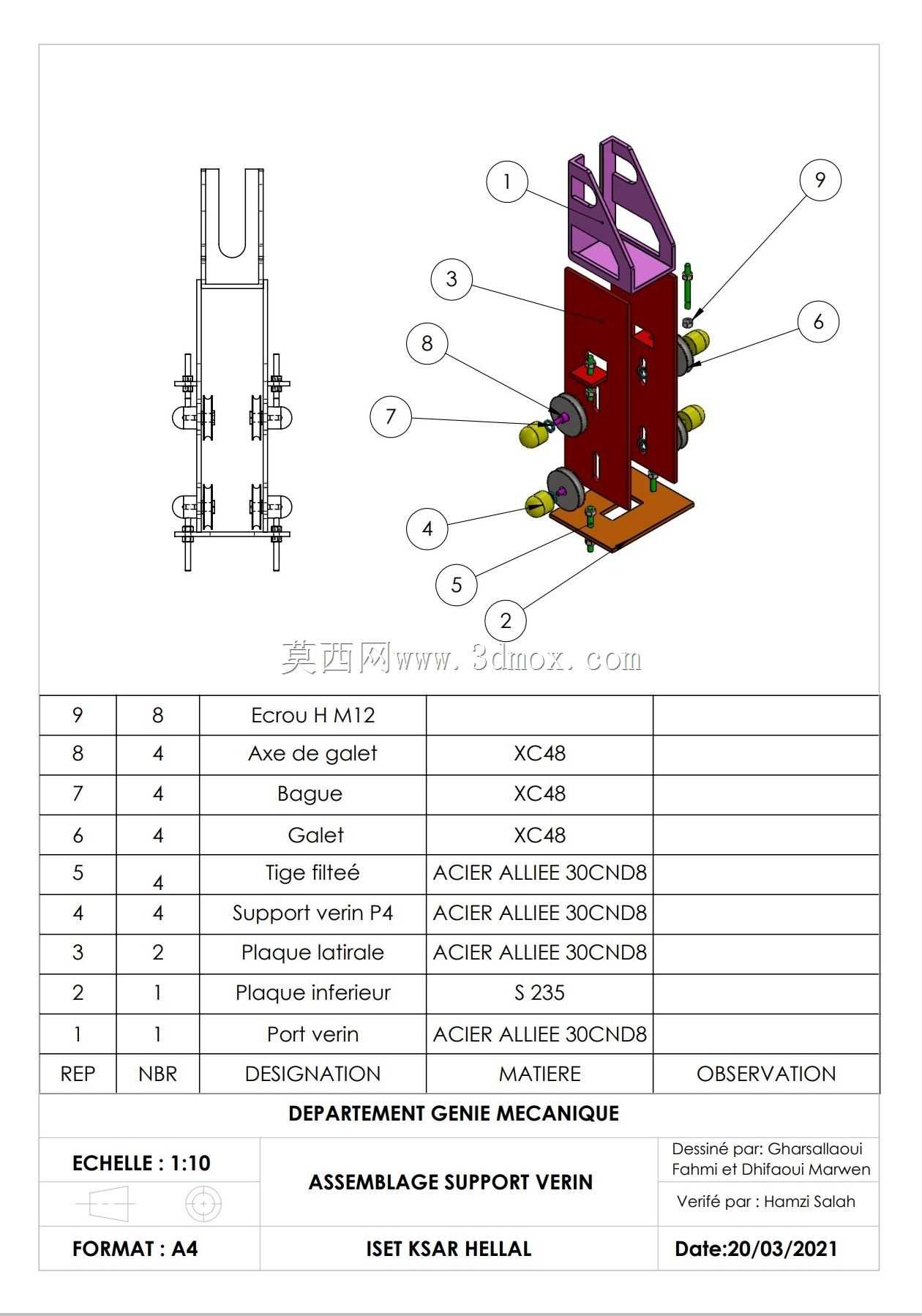

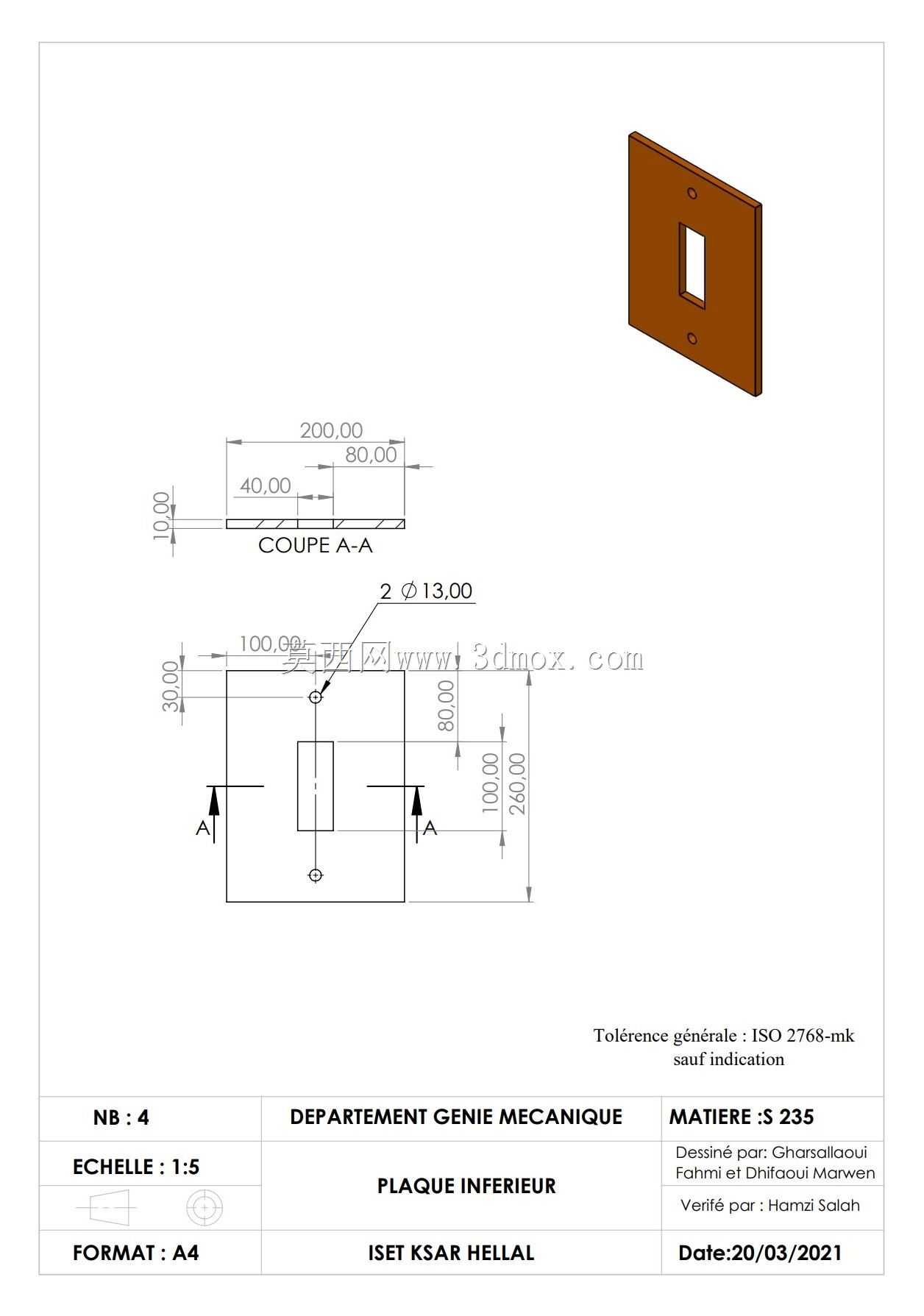

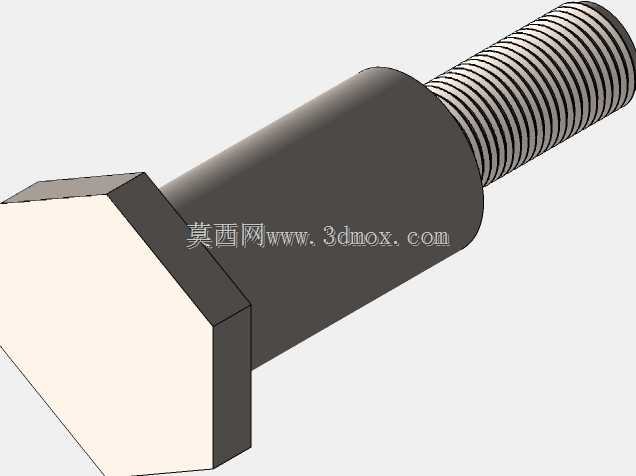

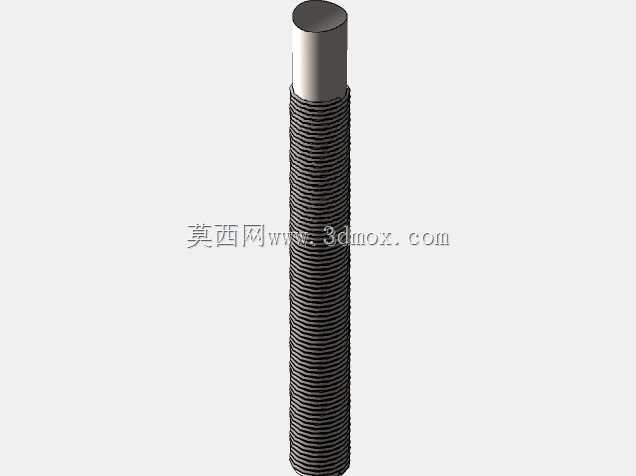

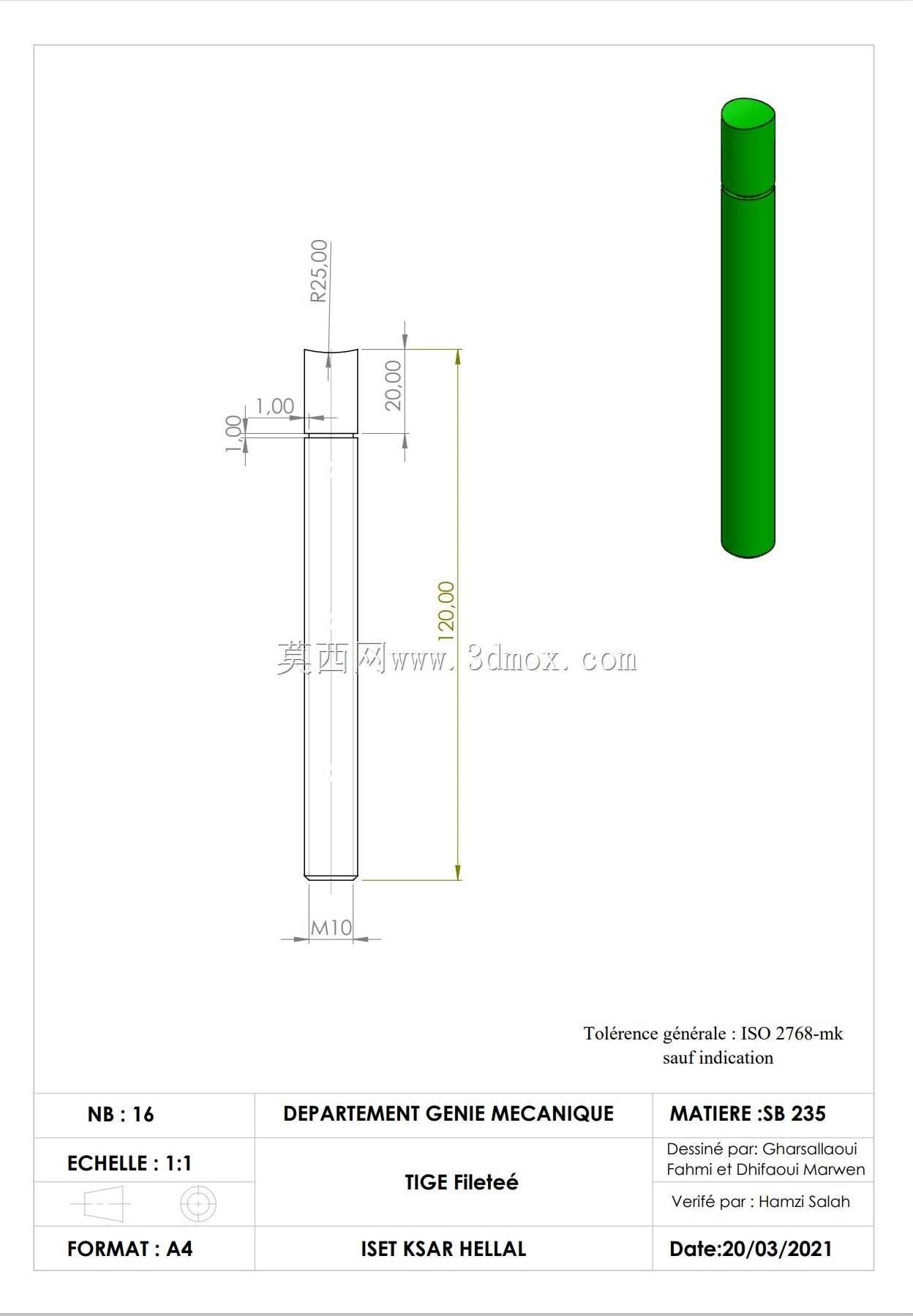

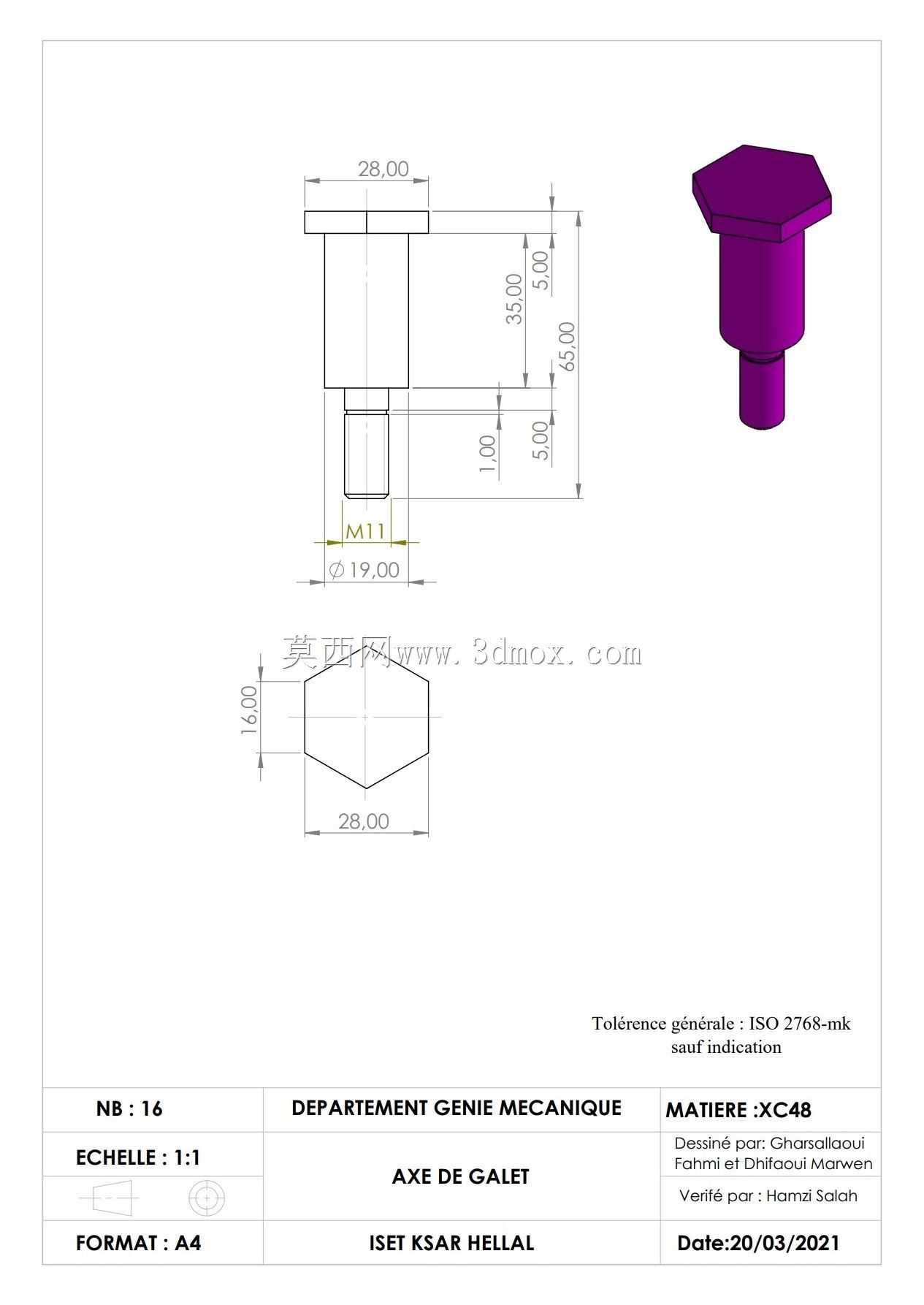

　　在产线工件装配、重型部件推移就位的作业场景中，气动千斤顶的辅助支撑与精准推送一直是工位适配的难点，常规的千斤顶直接放置作业存在受力偏移、推送轨迹不可控、作业时设备易滑脱的问题，这套支撑结构正是针对这类工位痛点开发的适配工装，专门用于配套气动千斤顶完成部件的定向推送与稳定支撑作业。整套结构采用分层板式装配思路，底部为安装基准板，作为整个工装的承载基础，板件上预留了多组安装孔位，既可以通过螺栓固定在作业工位的平台基准面上，也可以适配不同规格的气动千斤顶安装定位，避免作业过程中工装整体移位。中部为双侧立式支撑板，两块平行设置的侧板通过横向连接柱与底部基准板刚性连接，侧板上加工有不同高度的销轴安装孔，用于适配千斤顶的安装高度调节，

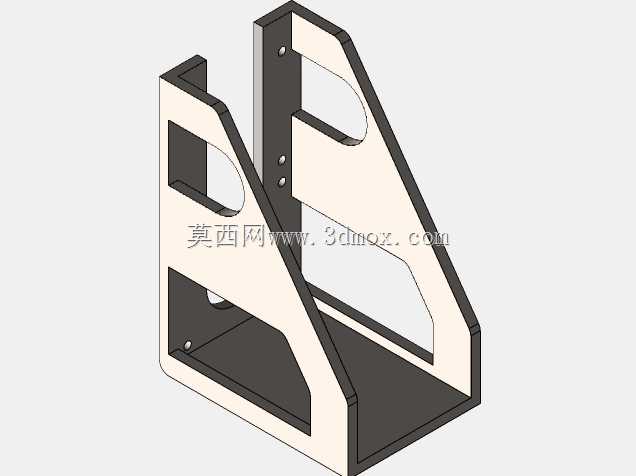

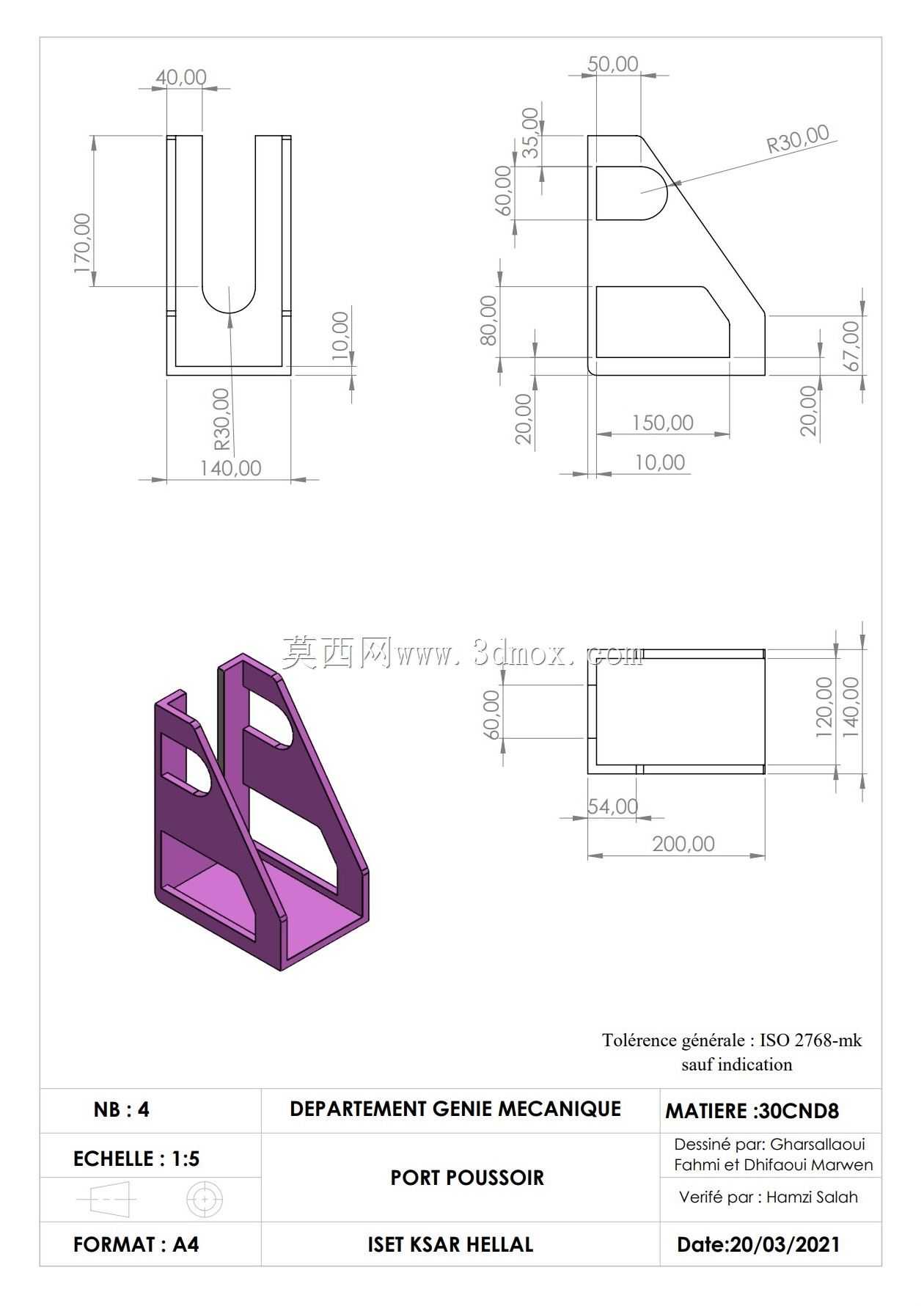

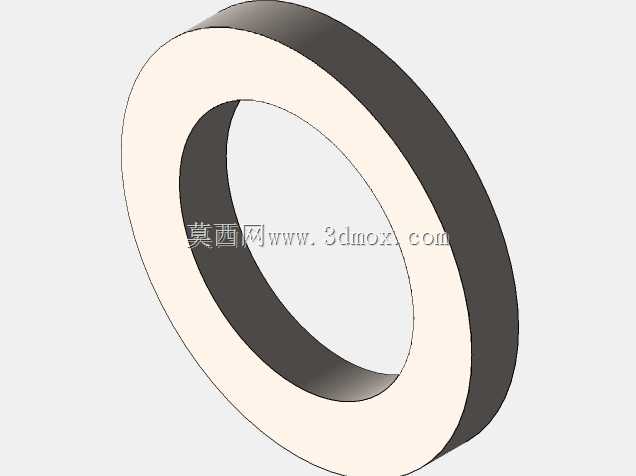

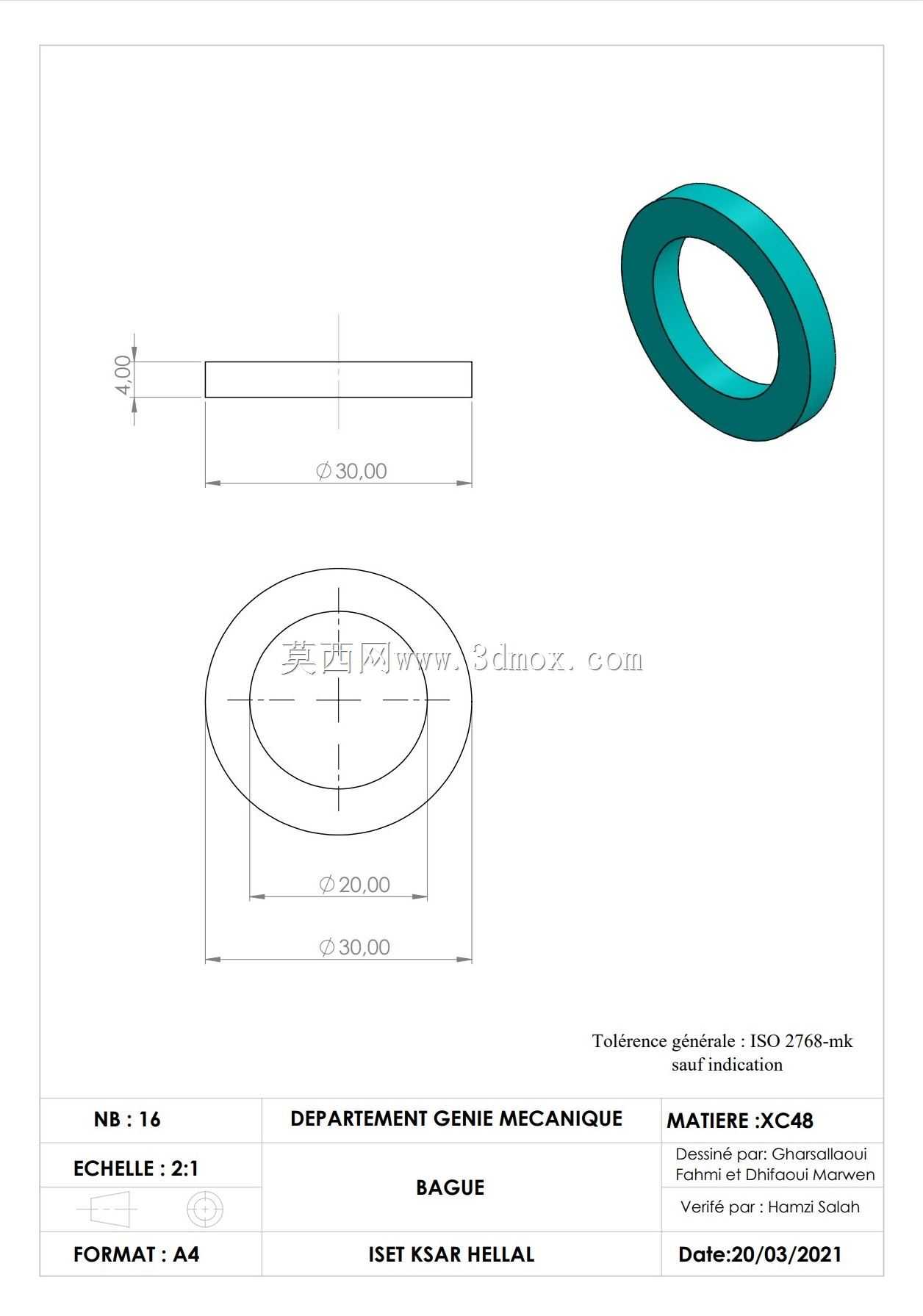

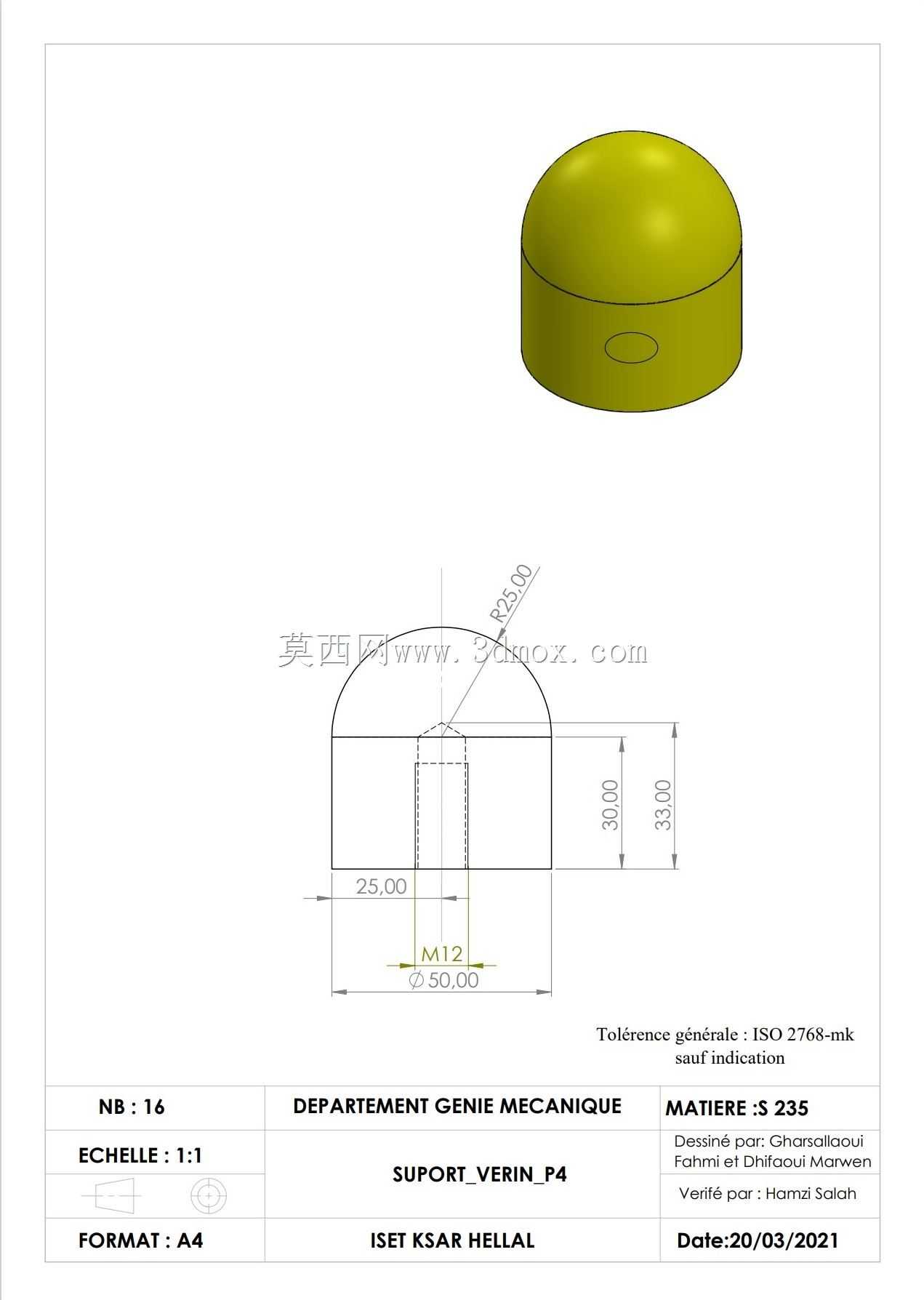

　　同时侧板内侧预留了推杆的导向通道，保证千斤顶输出的推力沿预设的水平方向传递，不会出现径向偏摆。上部设置有U型定位托架，托架的开口尺寸适配被推送部件的对接端轮廓，作业时被推送部件的端部卡入托架槽内，能够避免推送过程中部件滑脱，同时托架与中部支撑结构之间设置有高度微调垫片组，可以根据不同被推送部件的中心高调整托架的安装高度，保证推力作用线与部件的重心线重合，减少推送过程中的卡滞阻力。整套结构的导向部位配置有自润滑衬套，推杆在衬套内往复运动时无需额外频繁加注润滑脂，适配车间多尘的作业环境，减少维护频次。连接部位全部采用标准紧固件装配，没有焊接结构，所有板件、柱类零件都可以单独拆卸更换，当局部零件出现磨损时，不需要整体报废工装，

　　仅更换对应磨损件即可快速恢复使用，降低工装的长期使用成本。从安装边界来看，整套工装的底部安装孔位采用对称布局，横向安装孔距适配常规工位T型槽平台的槽间距，不需要对现有作业平台进行二次加工即可完成固定；工装的整体宽度控制在窄幅区间，能够适配设备内部狭窄的安装空间，在设备内部部件装配时，可以将工装整体放入设备腔体内完成推送作业，不需要额外扩大作业操作空间。受力设计上，所有承载板件的材质选型都匹配额定推力下的强度要求，横向连接柱采用受剪性能优异的圆柱结构，在千斤顶满行程输出推力时，整套结构的变形量控制在作业允许的公差范围内，不会因为结构变形导致推送轨迹偏移。在实际作业流程中，先将气动千斤顶固定在工装的中部安装位，

　　调整好托架的高度与千斤顶的伸出初始位置，将被推送部件的对接端卡入托架定位槽，确认工装底部与作业面固定牢靠后，即可驱动气动千斤顶完成部件的平稳推送就位，相比无工装支撑的千斤顶直接作业，这套结构能够将推送过程的部件偏移量控制在极小范围内，同时避免千斤顶受力倾倒的安全隐患，适配设备装配线、重型部件检修工位等多种需要定向推力支撑的作业场景。结构的零件拆分设计充分考虑了加工工艺性，所有板类零件都可以通过常规的激光切割、铣削加工完成，轴类零件采用常规圆钢车削即可加工，不需要特殊的定制加工工艺，车间的常规机加工能力就可以完成整套工装的制造，加工成本可控，适合中小批量的工位适配制作。
