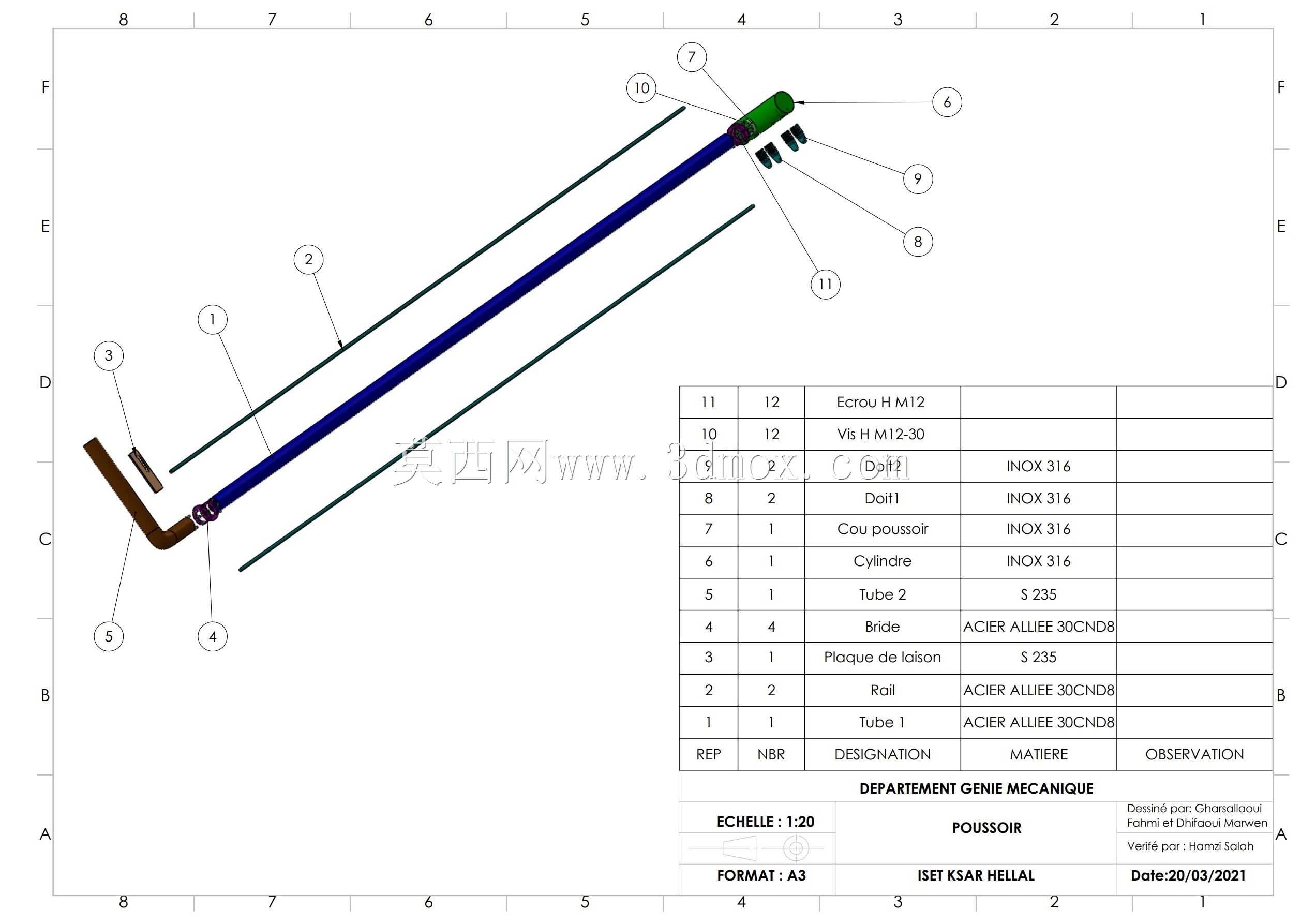

长杆式灰渣推送出料机构三维结构

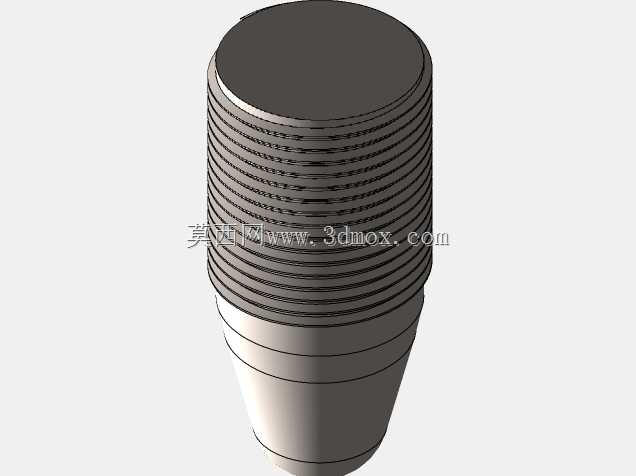

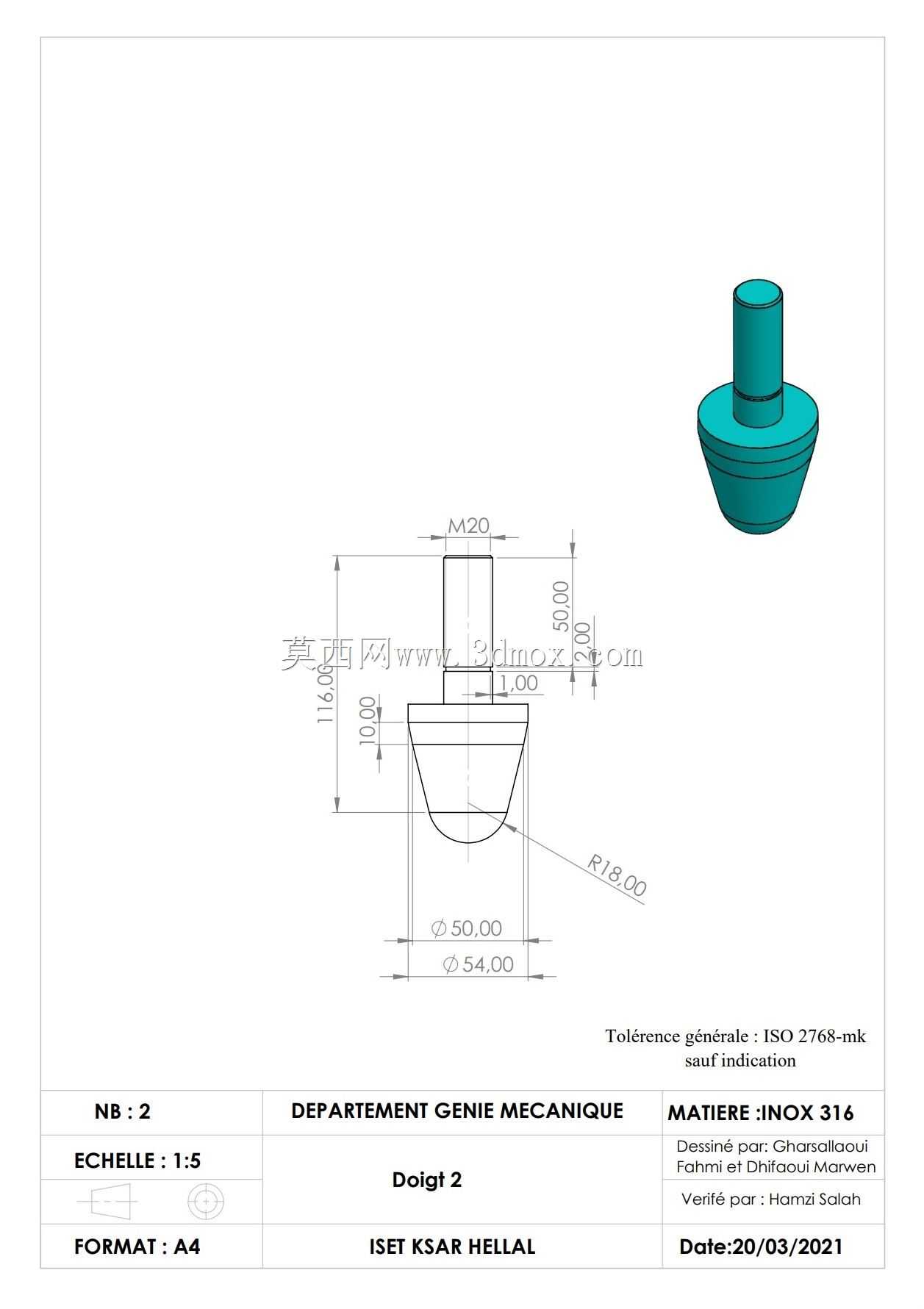

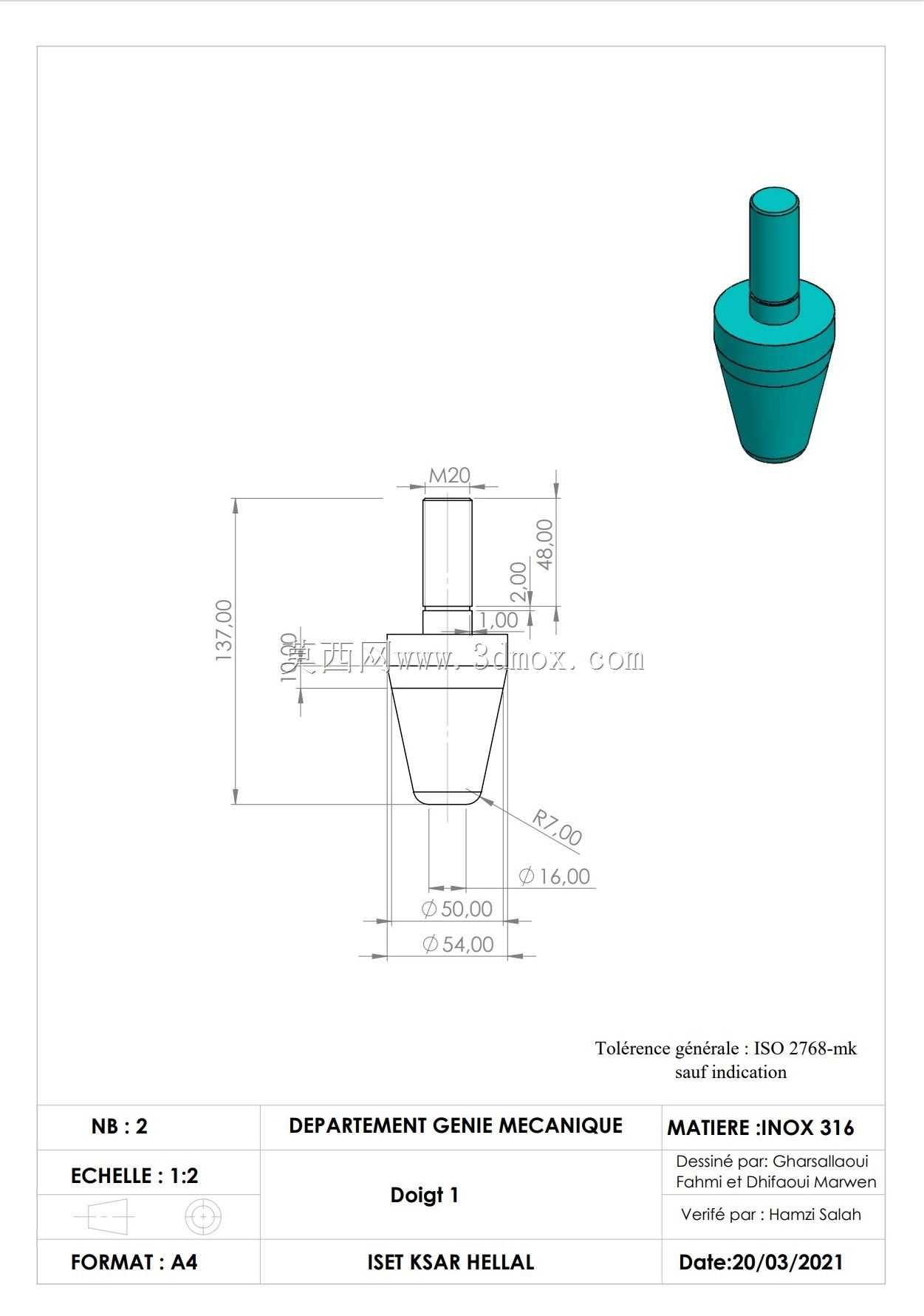

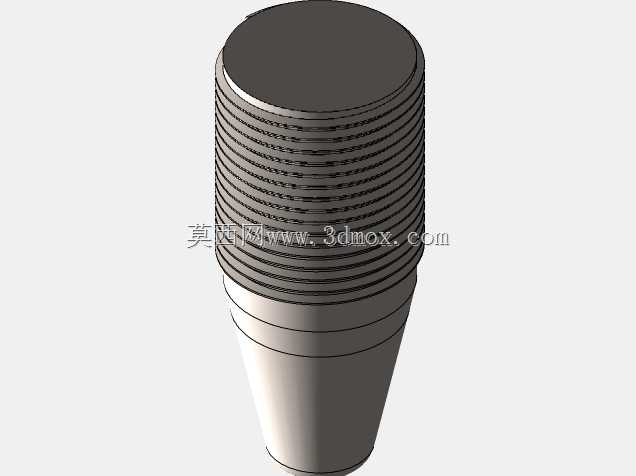

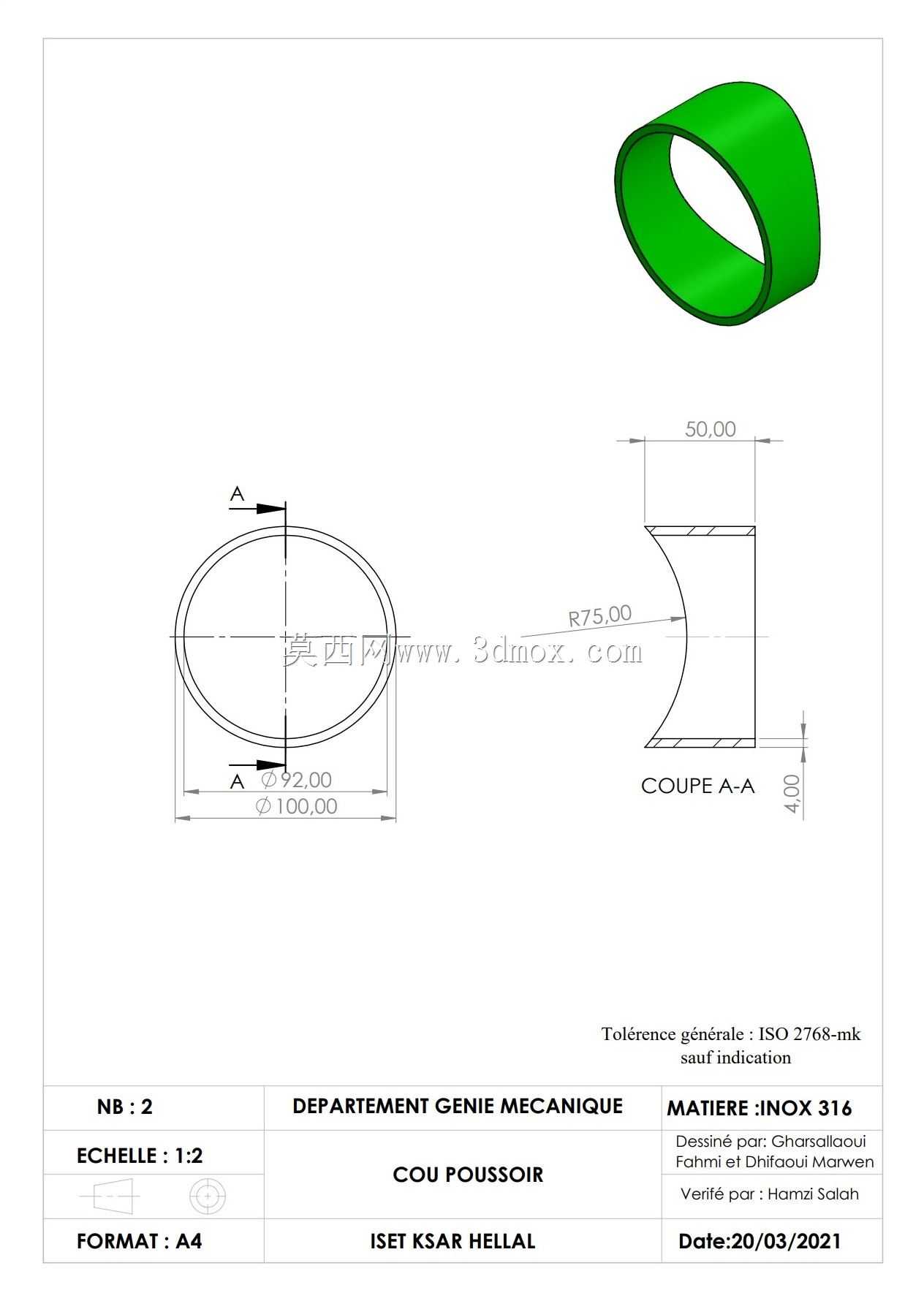

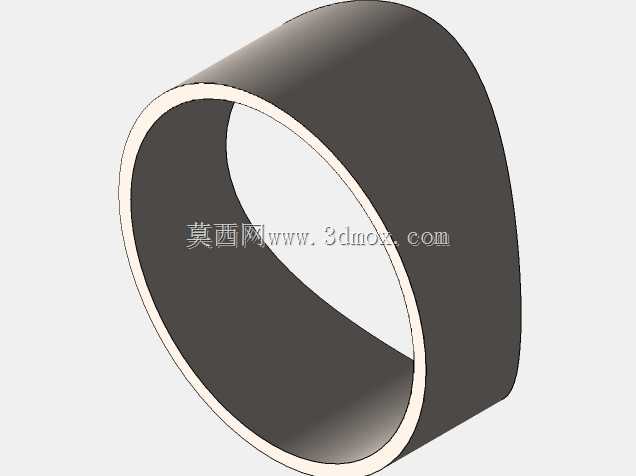

　　该推送机构主要面向工业设备内部积灰、散状灰渣的定点排出作业场景，常见于中小型燃烧设备、除尘箱体、粉料储仓的侧壁出料位置，替代人工清灰作业，避免操作人员直接接触高温或带尘的腔体内部，降低清灰作业的劳动强度与职业健康风险。整套机构采用长杆直推的动作逻辑，执行端延伸至设备腔体内部积灰落点位置，驱动端布置在腔体外侧，通过直线往复动作将沉积在腔体底部或拐角位置的灰渣推送至出料口，依靠机械推力解决散状灰渣架桥、堆积无法自流排出的问题。从功能实现逻辑来看，整套机构的执行端采用分体式结构设计，最前端的推头直接接触灰渣物料，采用耐磨材质制作，接触端面做了斜角过渡，推送过程中可以减少对灰渣层的切入阻力，避免大块灰渣卡滞在推头与腔体内壁之间；

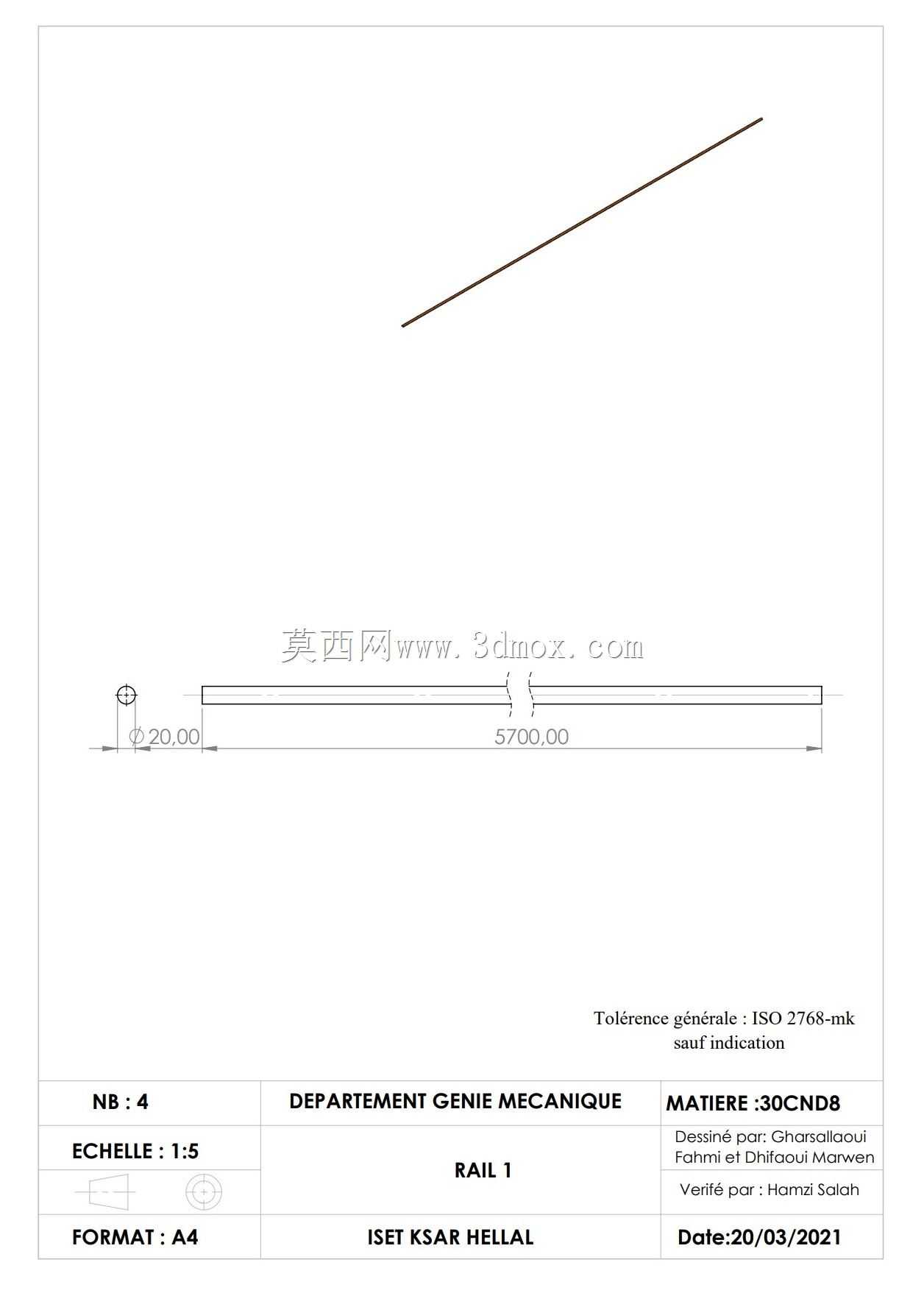

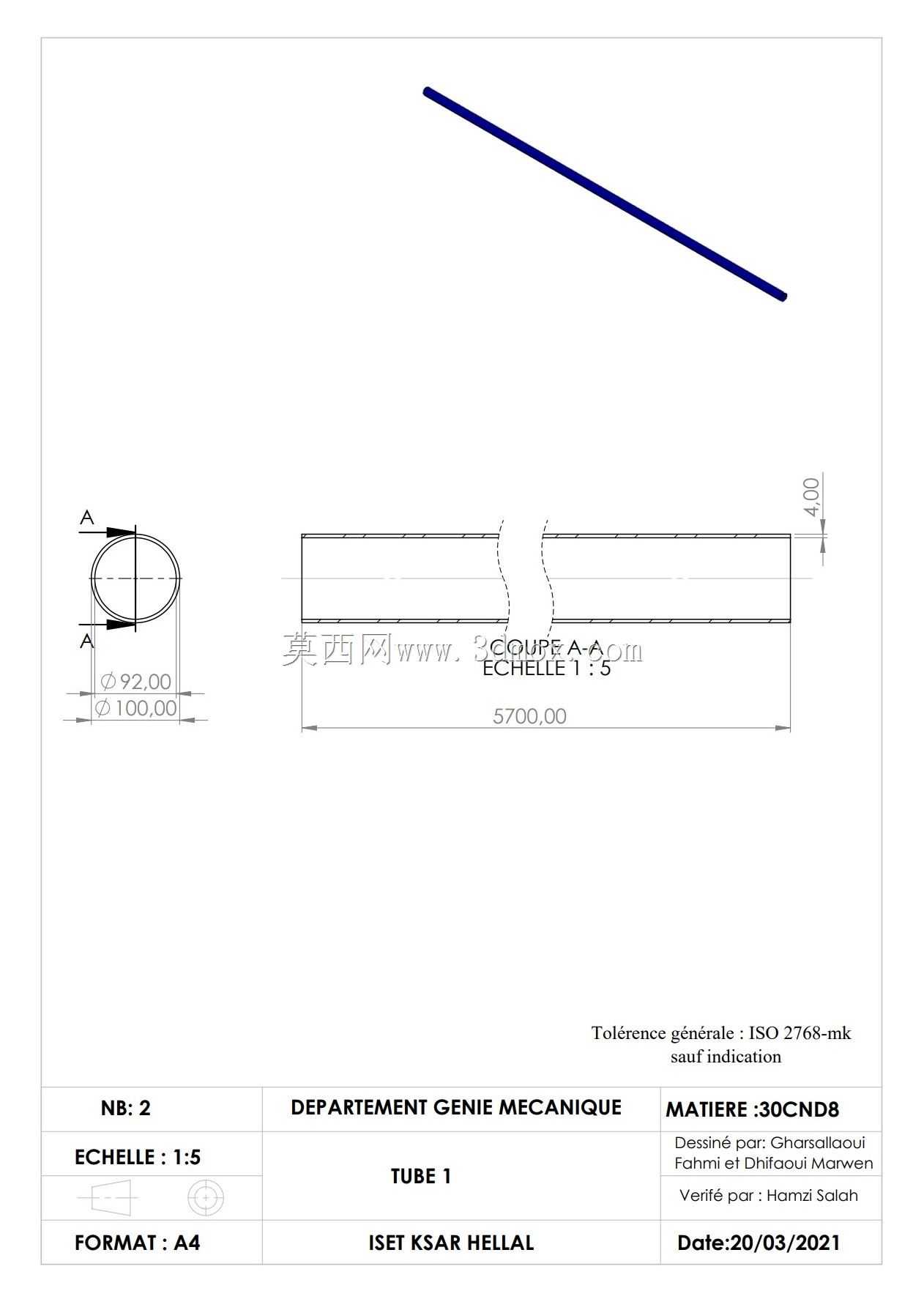

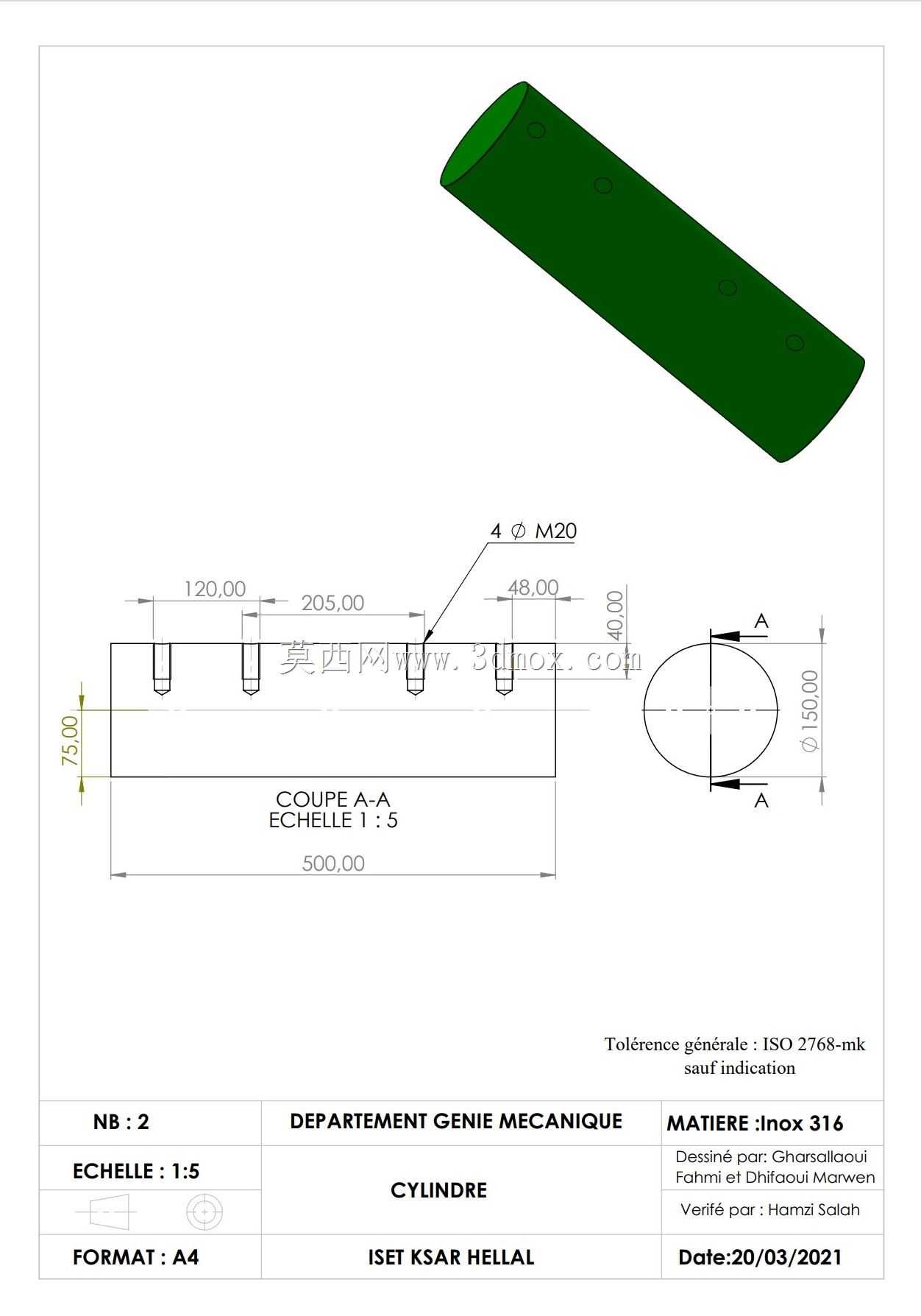

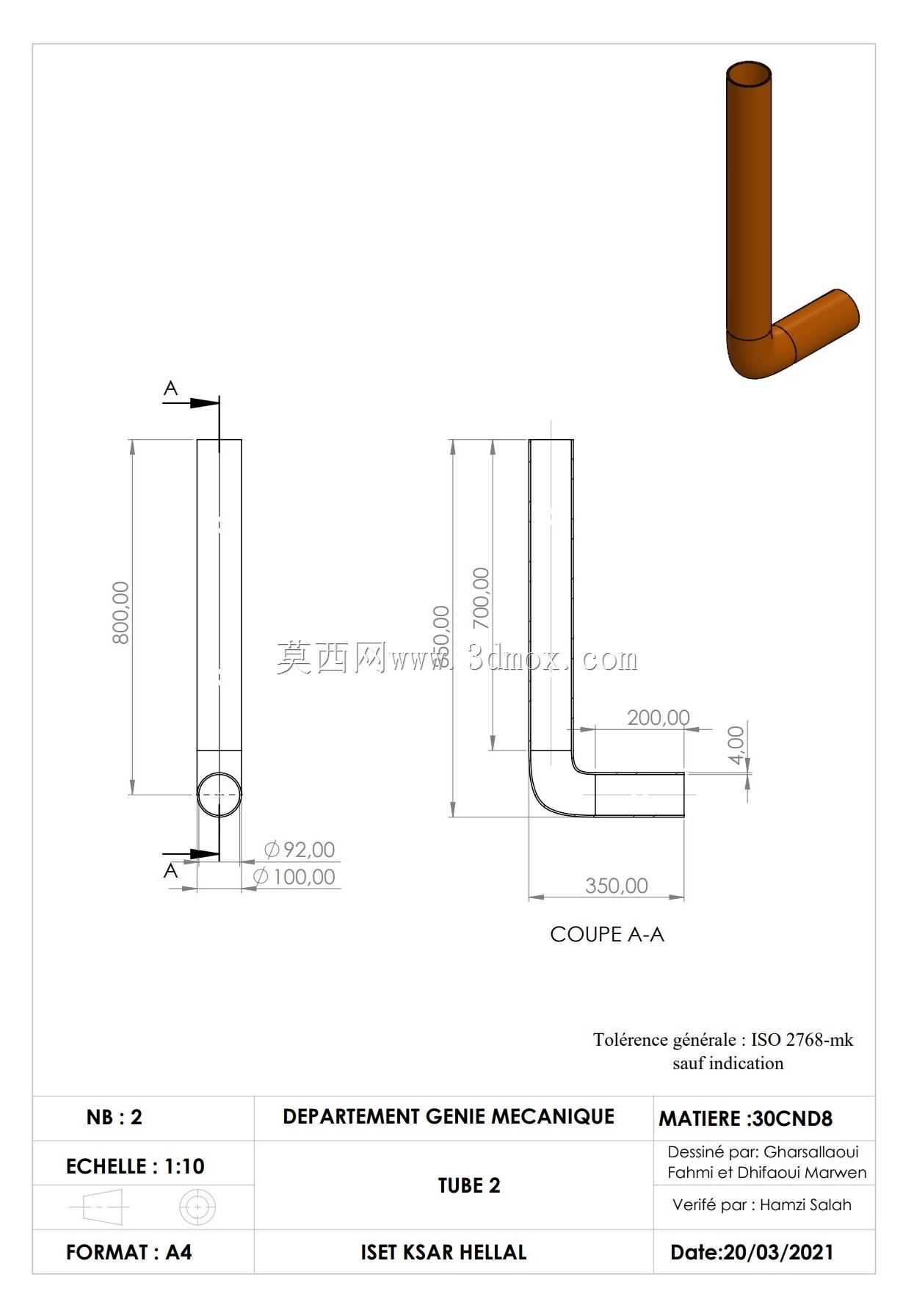

　　推头与长杆主体采用可拆卸连接结构，长期使用出现磨损后可单独更换推头部件，无需更换整根长杆，降低后期维护成本。长杆主体作为力传递的核心部件，采用空心圆管结构，在保证轴向推压强度的前提下，尽可能降低自身重量，减少驱动端的负载，杆身表面做光滑处理，减少其穿过腔体壁密封结构时的摩擦阻力，同时避免杆身粘黏灰渣影响密封件的使用寿命。长杆穿过腔体壁的位置设置有导向支撑结构，对长杆的往复动作做径向限位，避免长杆伸出长度过大时出现径向摆晃，保证推头的动作轨迹始终贴合积灰面，不会出现刮蹭腔体内壁或者推送不到位的情况。导向结构同时集成了密封功能，采用多层密封件组合的形式，既可以阻挡腔体内部的粉尘顺着杆身间隙外泄，也可以避免外部杂物进入腔体内部，

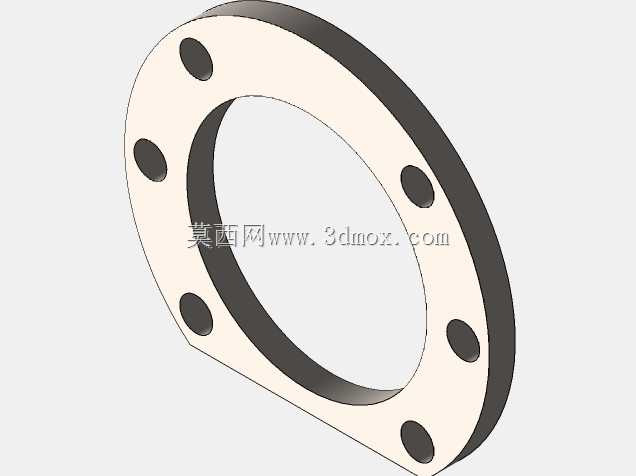

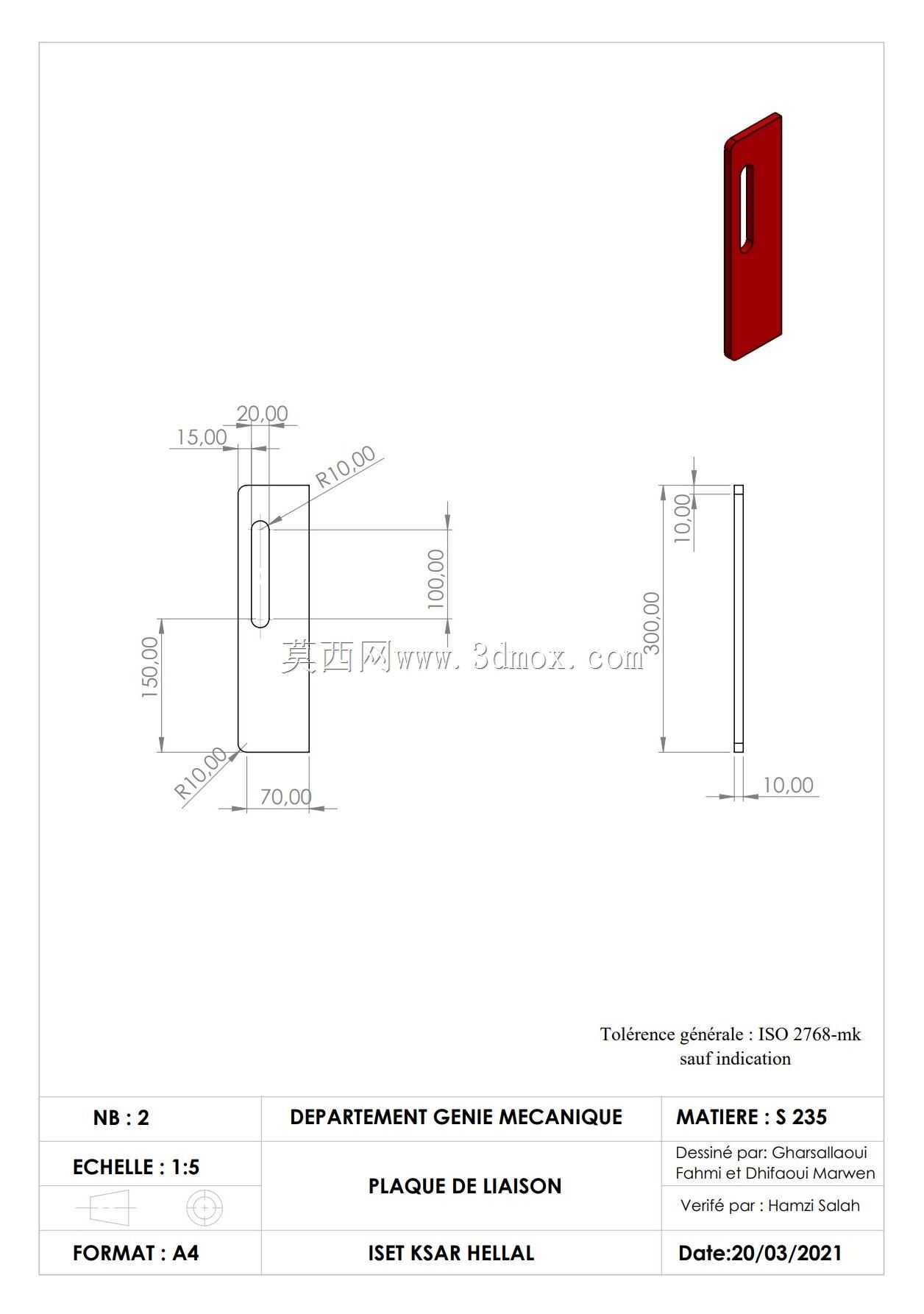

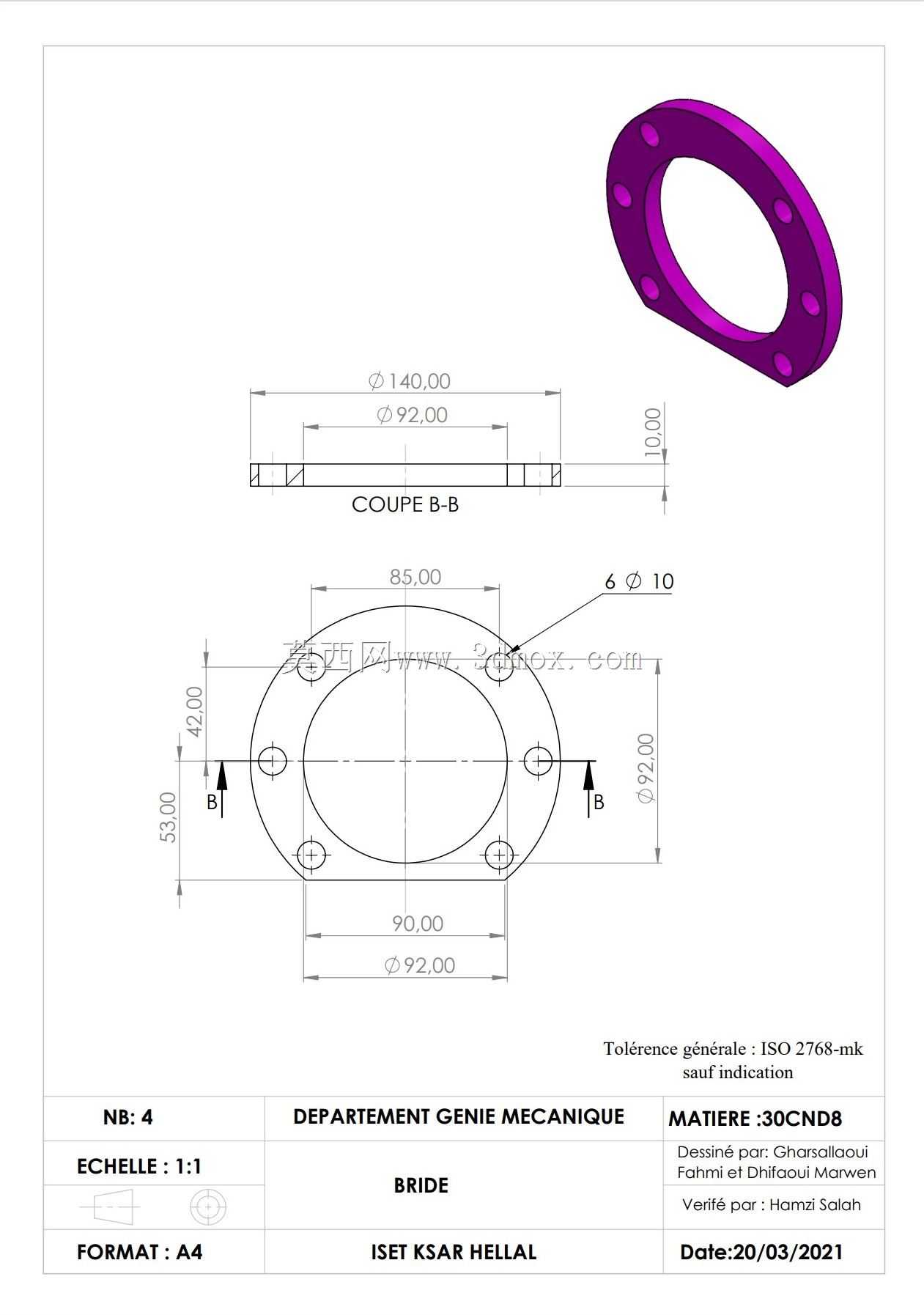

　　适配带压或者负压的腔体作业环境。驱动端的连接结构做了铰接适配设计，可以匹配直线气缸、电动推杆等多种常规直线驱动源，不需要额外做复杂的转接结构，安装时可根据现场的安装空间选择驱动源的布置方向，适配不同设备的外侧安装空间。整套机构的安装边界以腔体壁为分界，伸入腔体内部的杆长可根据腔体的内部深度做对应调整，外侧驱动端的安装座采用平板式固定结构，直接通过螺栓固定在腔体壁的外侧预焊安装板上，安装板的开孔尺寸与导向套外径匹配，不需要在现场做二次扩孔加工。设计过程中针对灰渣推送过程中的卡滞问题做了专项优化，推头边缘与腔体内壁之间预留了均匀的间隙，间隙尺寸控制在常见灰渣粒径的二分之一以下，既不会出现灰渣挤入间隙造成卡滞，

　　也不会因为间隙过小导致加工安装精度要求过高。所有与物料接触的金属部件都采用了耐锈蚀材质，适配潮湿灰渣或者带弱腐蚀性的粉尘工况，避免长期使用后部件锈蚀导致动作卡滞。整套机构的动作行程根据积灰区域的长度做匹配设计，推头的初始位置停在腔体壁内侧，不会阻挡灰渣正常沉降到积灰区域，推送到位时推头刚好抵达出料口边缘，将推送路径上的所有灰渣全部推入出料口，回程时不会带回多余的灰渣到密封位置。在结构细节上，长杆与推头的连接位置做了加强处理，承受推送反力的接触面做了贴合加工，避免长期承受交变推力后连接位置出现松动；外侧的连接铰点做了自润滑设计，长期往复动作不需要频繁加注润滑脂，适配粉尘较多的作业环境，避免润滑脂粘黏粉尘造成铰点卡滞。
