小型遥控航模直升机构件三维设计

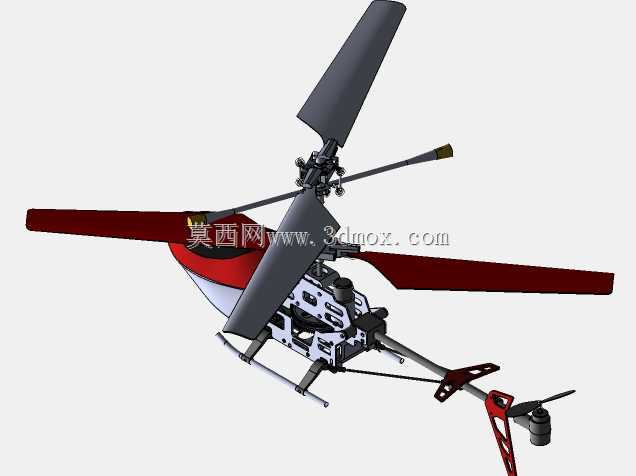

　　这款RC直升机的三维结构设计，核心围绕微型航模的飞行操控需求展开，整体采用外露式机架布局，优先兼顾结构减重与部件维护便利性，适配室内外小范围航模飞行、青少年航模教学实训、微型飞控算法验证等实际应用场景。从结构布局来看，主旋翼采用双桨跷跷板式结构，桨叶采用翼型截面设计，桨根与旋翼夹座通过铰接结构连接，可在飞行过程中通过自动倾斜器实现周期变距与总距调节，平衡升力输出与操控响应速度，主旋翼轴集成了倾斜盘舵机安装位，三个舵机呈120度分布布置在主轴基座周边，舵机摇臂通过连杆与倾斜盘的动环、定环连接，可精准传递操控指令，实现前后、左右方向的飞行姿态调整。机身主体采用层叠式碳纤维板材拼接结构，板材之间通过铝柱与螺丝锁紧固定，

　　既保证了机架的结构刚度，又能将整机重量控制在合理区间，机架中部预留了电池、电调、接收机的安装腔体，各部件的安装位均设计有走线槽，可避免飞行过程中线路与旋翼、传动部件发生干涉，起落架采用弹性金属杆弯折成型，通过固定座连接在机身下部，着陆时可通过自身形变吸收冲击能量，避免硬着陆对机身内部电子部件造成损伤。尾梁采用空心碳纤维管材制作，一端插接在机身尾部的固定座内，另一端安装尾旋翼组件与尾电机，尾旋翼采用小尺寸两叶桨结构，通过尾电机直接驱动，无需额外设计传动皮带或传动轴结构，简化了尾部传动链路，降低了整机装配难度与后期维护成本，尾旋翼的安装角度与主旋翼的旋转方向匹配，可抵消主旋翼旋转产生的反扭矩，保证机身航向的稳定性，

　　尾管上还设计了水平安定面与垂直安定面的安装位，可在高速前飞时提升机身的姿态稳定性。从安装边界来看，整机主旋翼旋转直径控制在适合小场地飞行的尺寸区间，尾梁长度经过重心配平计算，可将整机重心调整到主旋翼轴正下方位置，避免飞行过程中出现重心偏移导致的姿态失控问题，所有外露的运动部件均预留了足够的运动间隙，主旋翼桨叶在最大变距角度下不会与机身、尾梁发生剐蹭，舵机摇臂在全行程运动过程中不会与周边结构件产生干涉。设计过程中针对航模常见的炸机损伤问题，对易损部件做了模块化设计，旋翼夹座、起落架、尾翼固定座等易碰撞部位均采用独立可拆结构，单个部件损坏后可单独更换，无需替换整个机架，大幅降低了使用维护成本，各连接部位的螺丝孔位均做了公差匹配设计，

　　既保证装配后的连接紧密度，又不会出现过定位导致的装配应力问题。主旋翼桨叶的翼型经过低速气动优化，在低转速下即可产生足够升力，适配微型航模的低功率动力配置，桨尖做了切尖处理，可降低旋翼旋转过程中的翼尖涡流损失，提升悬停状态下的升力效率，减少动力消耗，延长单次充电后的飞行时长。机身侧板上预留了多个设备扩展安装孔位，可根据使用需求加装航拍摄像头、夜航灯、特技飞行辅助模块等扩展配件，满足不同场景下的使用需求，整个结构的受力路径经过优化，飞行过程中的升力、操控力矩、惯性载荷均可通过机架板材均匀传递到各个连接点，避免局部应力集中导致的结构断裂问题。
