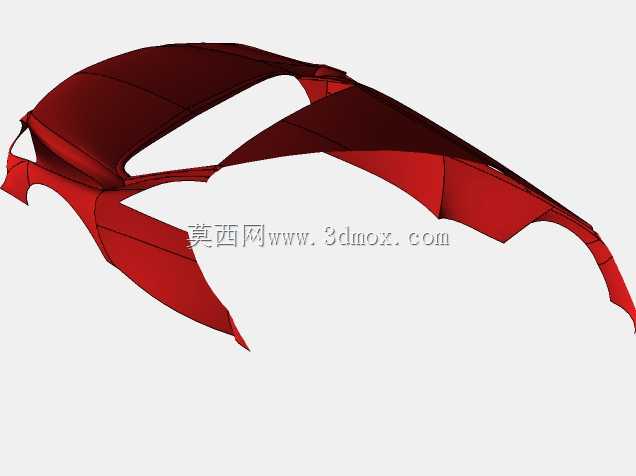

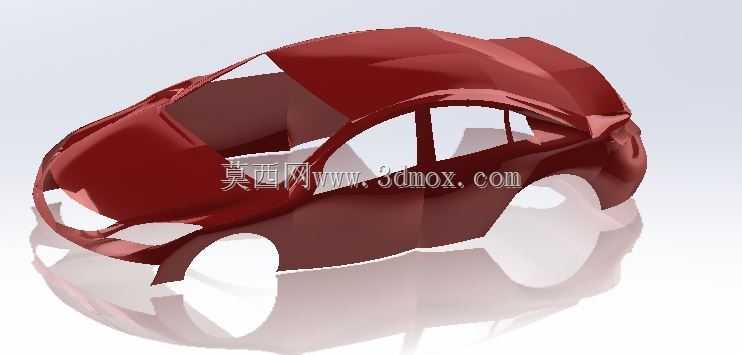

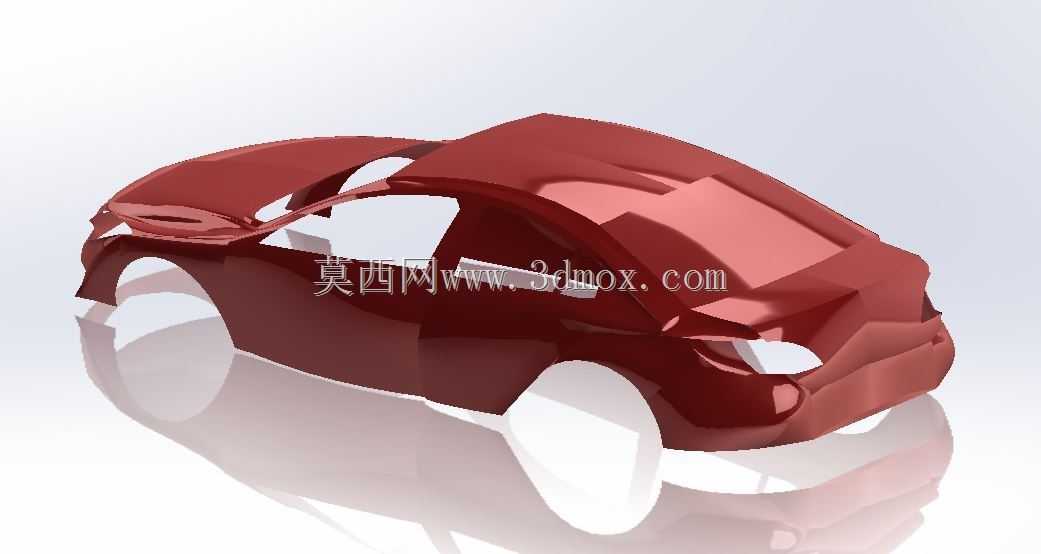

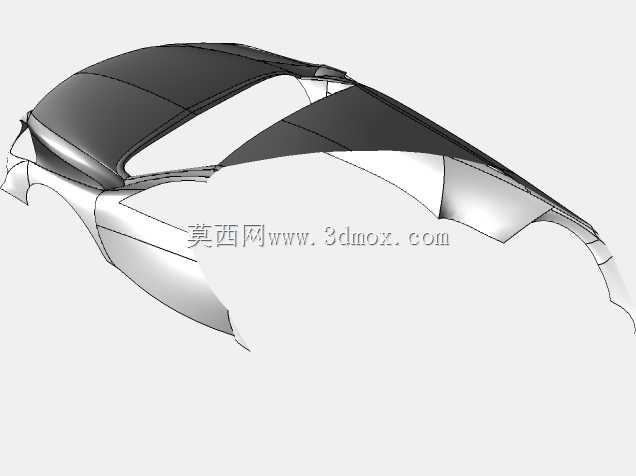

马自达轿车车身壳体曲面结构设计

　　这个车身壳体可以作为造型验证阶段的油铣模型加工基准，也能作为后续结构细化的基础数模，用于碰撞仿真前期的网格划分基础、空气动力学仿真的外表面计算域输入，甚至可以作为高校汽车专业讲解车身构造的教学演示模型，覆盖研发、教学、改装方案验证多个场景。设计过程中没有直接照搬现有量产车的扫描数据，而是从A面曲率连续性入手，先搭建主造型特征线：引擎盖的筋线从A柱下沿一直延伸到前格栅安装位，曲面的G2连续性控制在0.05mm的偏差范围内，保证后期做高光检测时不会出现曲面扭曲的问题；车顶的溜背弧线从B柱上方开始缓慢收窄，一直延伸到后备箱盖的上沿，既保证了后排乘客的头部空间余量，也能降低高速行驶时的风阻系数；侧围的腰线采用内凹式设计，在乘用车正向开发流程中，白车身壳体的曲面构建是衔接造型创意与工程落地的核心环节，本次完成的马自达车型车身壳体三维结构，完全围绕量产车型的实际开发需求搭建，覆盖了从外造型面到安装边界的全维度结构考量。日常做车身结构设计时，最先要锚定的是整车外廓的尺寸边界，这个壳体按照常规A级三厢轿车的尺寸逻辑搭建，整体长度控制在4.6米级区间，宽度控制在1.8米左右，高度匹配常规轿车1.4米级的竖向尺寸，轮距、轴距的预留空间完全适配同级别车型的底盘安装要求，前轮轮拱的位置预留了足够的转向跳动间隙，不会出现转向过程中轮胎与轮拱内衬干涉的问题，后轮拱的曲面弧度也兼顾了悬架跳动行程与后排乘坐空间的平衡。从实际应用场景来看，

　　既提升了侧面的光影层次感，也在碰撞时能起到一定的力传导引导作用，把侧面撞击的能量分散到门槛梁和B柱的加强结构位置。在安装边界的处理上，所有的覆盖件衔接位置都预留了标准的安装止口，前围板的位置预留了防火墙的安装平面，厚度方向按照量产车的钢板厚度逻辑做了等距偏移，常规外覆盖件的料厚预留0.7mm-0.8mm的间隙，匹配常规的冷轧钢板冲压成型工艺；车门的安装位预留了铰链安装的凸台位置，门洞的周圈预留了密封条的安装卡槽，玻璃升降的曲面轨迹也和侧窗的曲面完全匹配，不会出现玻璃升降过程中卡滞的问题；前后风挡的安装位预留了粘胶的宽度空间，按照12mm的标准粘胶宽度做了止口设计，保证粘接后的密封性和结构强度。很多新手做车身曲面时容易忽略工艺可行性，

　　这个壳体在设计时就考虑了冲压成型的拔模角度，所有外表面的拔模角度都控制在3度以上，侧围的深拉延位置做了适当的圆角过渡，避免冲压过程中出现开裂或者起皱的问题；引擎盖和翼子板的分缝位置做了3.5mm的均匀间隙预留，匹配整车的DTS公差要求，不会出现装配后缝隙不均的问题。从功能特性上来说，这个壳体作为白车身的核心外覆盖件总成，承担着整车外形气动优化、碰撞能量吸收、驾乘人员空间防护、附属部件安装载体的多重作用，曲面的刚性分析也做了前期考量，引擎盖的内板加强筋位置虽然没有在这个壳体数模中体现，但外板的曲面曲率已经预留了足够的抗凹性能，在常规的手掌按压载荷下不会出现明显的凹陷变形；后备箱盖的曲面弧度兼顾了后备箱的开口尺寸，

　　能满足常规尺寸行李箱的取放需求，后翼子板的位置预留了加油口的安装平面，位置和常规车型的布置逻辑一致，不会出现加油操作时干涉的问题。做这类车身曲面时最考验工程师的曲面把控能力，不能只追求造型的炫酷而忽略工程实际，比如A柱的障碍角设计，这个壳体的A柱截面宽度控制在合理范围内，既保证了A柱的碰撞强度，也尽可能减小了驾驶员的视野盲区；C柱的三角窗位置预留了玻璃安装的曲面，和后侧围的曲面顺滑衔接，不会出现视觉上的割裂感。整个壳体的曲面没有出现碎面、收敛过快的问题，所有的特征线交汇位置都做了圆角过渡，高光检测时的反射线顺滑无拐点，完全满足A级曲面的前期设计要求，后续不管是做结构细化、工艺分析还是改装方案设计，都能直接作为基础数模使用，不需要再做大量的曲面修复工作。
