壁挂式SCARA水平多关节机械臂结构设计

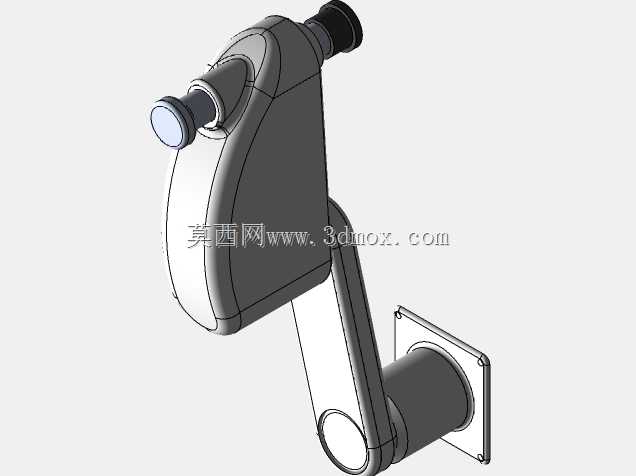

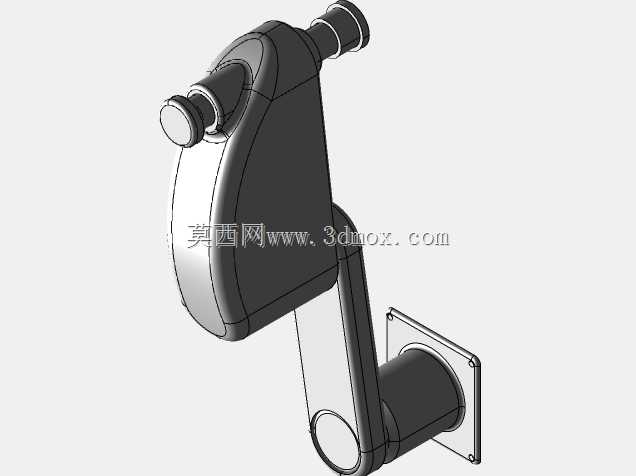

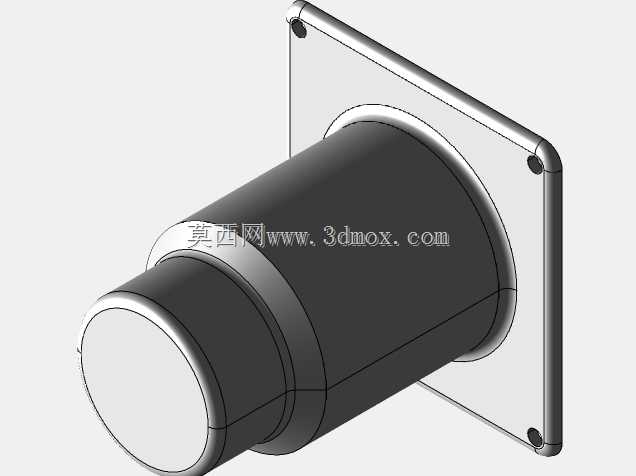

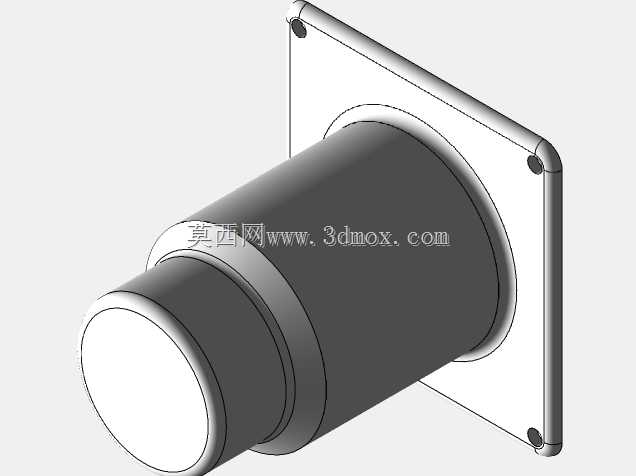

　　这款壁挂安装形式的SCARA机械臂，在结构设计上完全适配紧凑工位的自动化作业需求，区别于常规桌面落地式SCARA的安装逻辑，其底座采用法兰式壁挂固定结构，安装面预留四个对称布置的沉头固定孔位，可直接锁附在立式机架、设备侧立面或者生产线旁的立柱安装面上，能最大程度释放台面作业空间，对于3C电子产线的螺丝锁付、小零件分拣、点胶涂覆这类需要在狭窄垂直立面旁布置执行机构的场景，这种安装形式能大幅缩减设备整体占地，避免落地式基座对工位周边物料流转通道的占用。从关节传动布局来看，该机械臂采用经典的SCARA四轴布局逻辑，大臂与小臂的回转关节采用同轴差速传动设计，两个水平回转关节的传动组件全部集成在大臂的壳体内部，没有外露的管线或者传动结构，

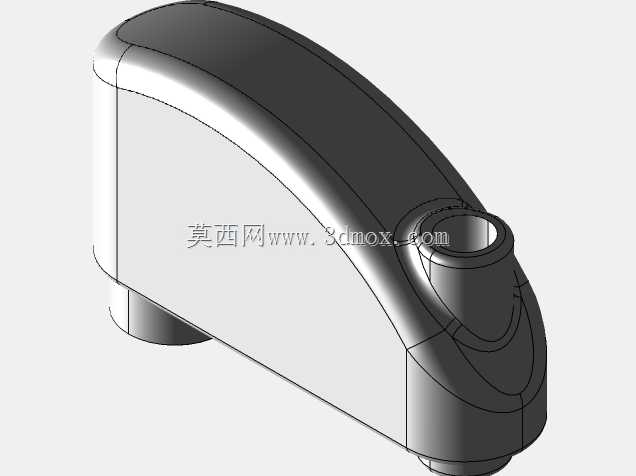

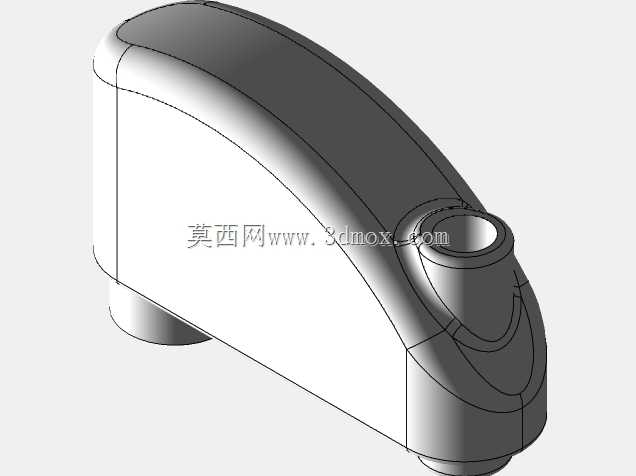

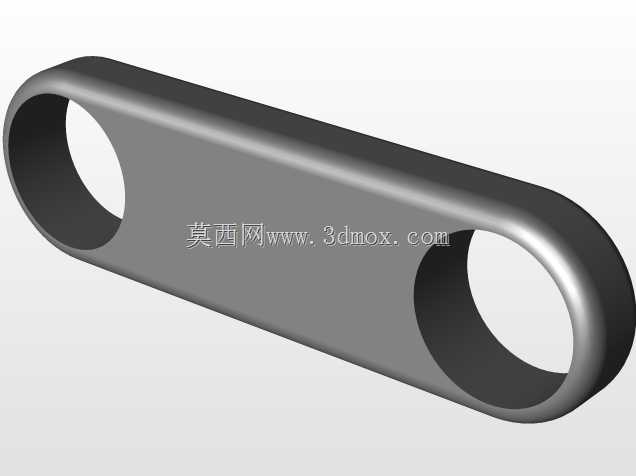

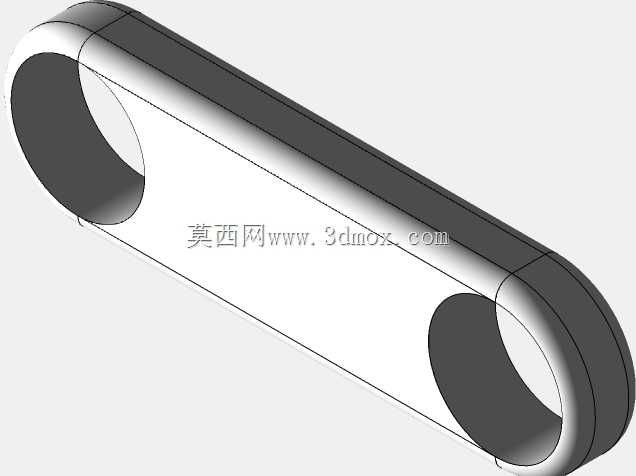

　　既降低了作业过程中关节与周边工装、物料发生剐蹭的概率，也能减少车间粉尘、切削液雾气对传动部件的侵蚀。末端执行器的安装轴集成了回转与升降两个自由度，升降行程的设计覆盖常规小零件装配的上下取放距离需求，末端法兰采用标准接口尺寸，可直接适配夹爪、吸嘴、点胶阀、电批等常见的工业执行末端，不需要额外设计转接法兰，能缩短集成调试的周期。在结构刚度设计上，大臂采用变截面的壳体造型，靠近底座回转关节的位置壳体厚度更大，向小臂连接端逐步过渡收窄，这种设计在保证关节连接位置抗弯刚度的前提下，尽可能降低了运动部件的整体重量，能提升小臂运动时的响应速度，减少高速启停过程中的臂身震颤。臂身内部的走线全部采用内置拖链布局，所有动力线、

　　信号线从壁挂底座的进线口进入后，沿臂身内部的走线槽依次穿过大臂、小臂关节，最终连接到末端执行器，外部没有任何悬空的线缆，能避免机械臂高速往复运动时线缆甩动带来的干扰，也能延长线缆的使用寿命。从安装边界来看，壁挂底座的安装面到第一关节回转中心的距离经过优化，保证大臂在完全收回状态下，臂身与安装立面之间预留足够的安全间隙，不会在回转过程中与安装面的固定螺丝、墙面凸起结构发生碰撞；大臂与小臂的长度配比经过匹配，水平作业覆盖半径能满足大部分小型装配工位的作业范围需求，同时在最大伸展位置，臂身的整体挠度控制在合理范围内，能保证末端执行器的重复定位精度满足精密装配的要求。在实际应用场景中，这类壁挂式SCARA常被布置在装配流水线的侧方，

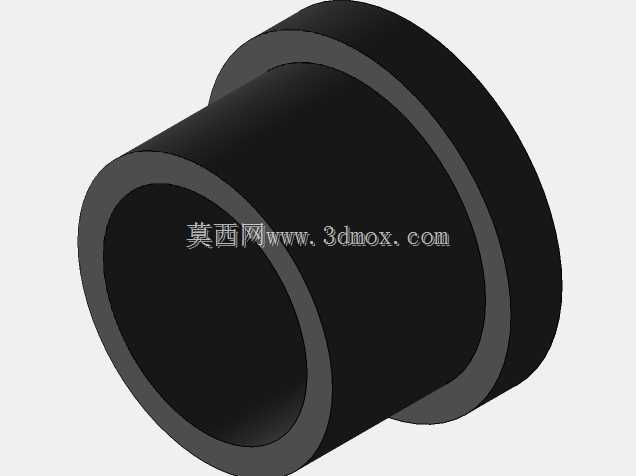

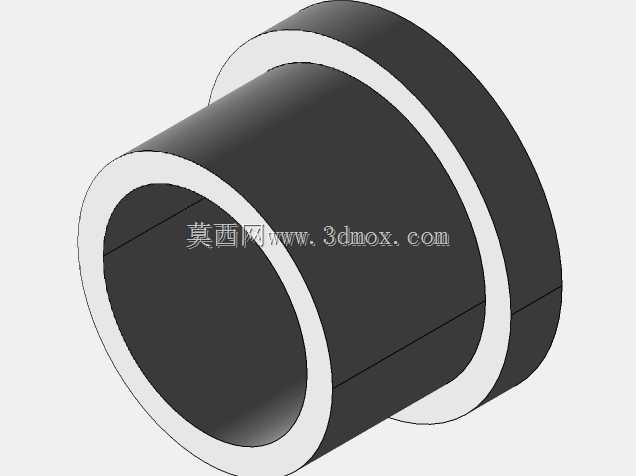

　　完成电路板元器件插装后的螺丝锁付、小型塑胶件的超声波焊接上下料、消费电子外壳的点胶贴合等工序，相比落地式SCARA，它不需要在流水线台面上预留基座安装位置，能让台面全部留给工装夹具与物料摆放，尤其适合已经完成布局改造、没有多余台面空间的老旧产线升级。设计过程中对关节的限位结构做了内置处理，每个回转关节都在壳体内部设置了硬限位与软限位触发块，不需要在臂身外部加装突出的限位挡块，进一步缩小了机械臂运动时的外轮廓尺寸，在多台机械臂近距离并排布置的场景下，能减少臂身之间的干涉风险，提升工位的设备布置密度。小臂与末端连接的位置做了密封结构设计，可适配车间内有少量飞沫、粉尘的作业环境，不需要额外加装外置防护套就能满足常规工业场景的防护要求。末端的升降轴采用精密直线导向结构，配合传动组件的消隙设计，在垂直方向的压装、锁付作业中能提供稳定的轴向压力，不会因为侧向受力出现卡滞或者精度偏移的问题。
