面心立方晶体微观原子排布结构展示

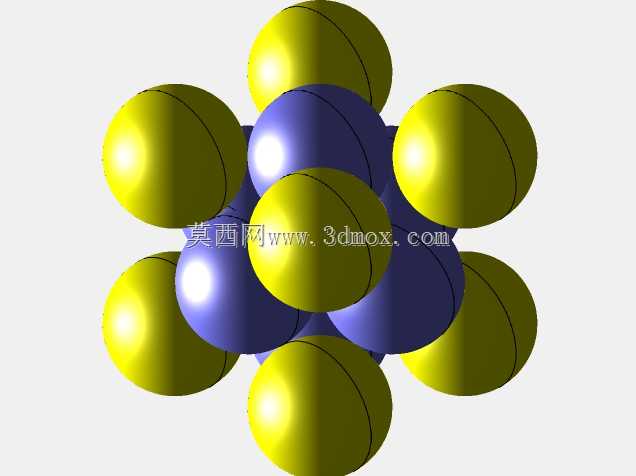

　　在金属材料研发、材料力学性能仿真以及高校材料学科教学场景中，面心立方晶体结构的三维可视化模型是核心的辅助工具，这类模型能够将微观尺度下无法直接观测的原子排布规律直观呈现，帮助结构设计人员理解金属材料的塑性变形机制、位错运动逻辑，为金属零部件的热处理工艺制定、材料选型提供底层的结构认知支撑。实际工程应用中，铜、铝、奥氏体不锈钢等常用工业金属均属于面心立方晶格类型，这类材料具备优异的塑性变形能力，常用于冲压成型零部件、导电导热结构件的加工制造，而准确还原面心立方的原子排布特征，是开展材料性能模拟、晶体塑性有限元分析的基础前提。从模型的设计逻辑来看，整个晶胞采用刚性球密堆的建模思路，将每个原子等效为等直径的刚性球体，

　　顶点位置的8个原子分别与相邻晶胞共享，每个顶点原子对单个晶胞的贡献为1/8，6个面心位置的原子被相邻两个晶胞平分，单个面心原子对晶胞的贡献为1/2，最终单个晶胞内实际包含的原子总数为4，这一参数直接决定了面心立方金属的配位数为12，原子致密度达到0.74，是金属晶体中密堆程度最高的两种结构之一。建模过程中需要严格控制原子球的直径与晶胞棱长的几何关系，面心位置的原子球需要与相邻顶点的原子球保持相切状态，因此原子半径与晶胞棱长的比值固定为√2/4，这一几何约束是保证模型晶格参数准确性的核心，若该比例出现偏差，会直接导致后续基于模型开展的晶面间距计算、位错伯氏矢量测算出现系统性误差。模型的外形边界严格遵循立方晶系的对称特征，

　　晶胞整体为正立方体结构，三个轴向的晶格参数完全相等，晶轴夹角均为90度，这种高度对称的结构特征也决定了面心立方金属具备各向同性的宏观力学性能，在多晶聚合状态下不会出现明显的性能方向差异。在实际的教学演示场景中，这类模型可以直观展示不同晶面的原子排布密度差异，比如{111}晶面作为面心立方的密排面，原子排布密度最高，也是金属塑性变形过程中滑移系的主要滑移面，通过模型的分层拆解功能，能够让学习者清晰观察到密排面的堆垛顺序为ABCABC循环，理解层错、孪晶等微观缺陷的产生逻辑。在材料仿真工作中，该模型可以作为晶体塑性仿真的基础几何单元，通过赋予原子间结合力参数、晶格取向参数，能够模拟多晶材料在拉伸、压缩、冲击等不同载荷下的应力分布规律，预测材料的屈服强度、延伸率等核心力学性能指标，为零部件的结构强度校核提供材料本构层面的数据支撑。建模时还需要注意原子球之间的间隙特征，面心立方晶胞中存在八面体间隙和四面体间隙两种空隙位置，八面体间隙位于晶胞体心以及棱边中点位置，间隙半径更大，是碳原子、氮原子等间隙原子在金属中扩散的主要通道，这一特征直接决定了钢材渗碳、渗氮等表面热处理工艺的扩散速率，模型中可以通过不同颜色的球体区分基体原子和间隙位置，帮助工艺人员理解化学热处理的微观扩散机制。不同于抽象的二维晶格示意图，三维实体模型能够从任意视角观察原子的空间位置关系，避免二维投影带来的结构认知偏差，尤其是在讲解位错分解、不全位错运动等复杂微观机制时，

　　可通过模型的动态剖切功能展示位错线与晶面的空间位置关系，降低抽象概念的理解门槛。在工业材料选型环节，设计人员可以通过该模型快速对比面心立方与体心立方、密排六方等其他晶体结构的性能差异，比如面心立方金属由于滑移系数量多，低温下也不容易出现韧脆转变，适合用于低温工况下的承压设备零部件，而体心立方金属的低温脆性则与其晶格结构的滑移临界切应力随温度变化的特征直接相关，这类结构认知能够帮助设计人员在材料选型阶段规避潜在的失效风险。整个模型的几何边界严格控制在单个晶胞的立方体范围内，不额外添加冗余结构，保证晶胞的周期性边界特征，在开展多晶聚合模拟时，可以通过该晶胞的阵列、取向旋转快速构建不同晶粒尺寸、不同织构取向的多晶模型，大幅提升仿真建模的效率。
