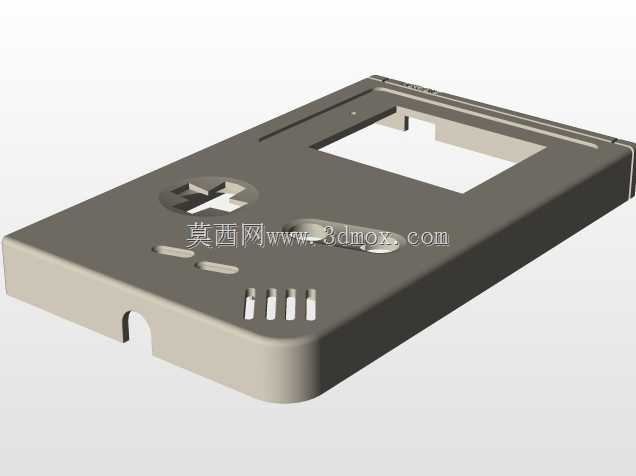

掌上游戏机前壳结构三维设计

　　这款手持游戏设备的前壳结构，在设计阶段优先考虑了手持握持的人机交互逻辑，壳体边缘做了大圆角过渡处理，匹配成年人单手握持时的手掌贴合弧度，长时间握持不会产生硌手的压痕，壳体壁厚按照常规注塑成型工艺要求控制在均匀区间，避免壁厚差异导致的缩水、翘曲等成型缺陷，壳体背部的卡扣位与内部中框的定位柱一一对应，装配时无需额外打胶即可实现前后壳的紧密扣合，接缝间隙控制在0.1mm以内，既满足外观的精致度要求，也能避免日常使用中灰尘、汗液渗入设备内部。壳体正面预留了十字方向键的安装沉台，沉台深度刚好匹配按键的行程高度，按键装配后不会高出壳体表面过多，避免揣放口袋时误触按键，方向键旁的功能按键位做了对应的避让槽，每个按键的活动间隙预留0.15mm，

　　保证按键按压时无卡滞、晃动量控制在合理区间，不会出现按压偏斜的问题。壳体上方的方形开窗是显示屏的安装位，开窗四周做了0.2mm高的止口，屏幕装配时可以直接卡在止口内定位，省去额外的定位治具，止口边缘做了倒角处理，避免装配时刮花屏幕表面的偏光层，屏幕装配后与壳体表面的高度差控制在0.05mm以内，表面贴膜后可以实现完全齐平的视觉效果。壳体下部的三个长条形开孔是扬声器的出声孔，开孔位置刚好对应内部扬声器的出音面，开孔宽度控制在0.8mm，既保证出声的通透度，也能避免外界的细小杂物直接进入壳体内部接触扬声器振膜，开孔边缘做了倒扣处理，后续粘贴扬声器防尘网时可以卡在倒扣位置，不会因为日常摩擦出现防尘网脱落的问题。

　　壳体侧面预留了挂绳孔的避让位，挂绳孔的加强筋直接连接到壳体内部的主加强筋上，承受5kg的拉力不会出现壳体开裂的问题，满足日常携带时的防掉落挂装需求。壳体内部的筋位布局按照内部元器件的排布做了对应避让，主板区域的支撑筋高度刚好顶住主板背面，避免设备跌落时主板出现移位，电池仓位置的周边做了一圈加高的挡边，即使电池出现漏液情况也不会直接流到主板区域造成短路。整个壳体的分型面设置在壳体侧面的中线位置，分型面做了0.02mm的断差处理，注塑成型后飞边可以直接通过简单的修剪处理，不需要额外的抛光工序，壳体表面做了细晒纹处理，既可以掩盖注塑成型时可能出现的轻微流痕，也能提升手持时的摩擦力，减少设备从手中滑落的概率。在安装边界上，

　　这款前壳与后壳的配合采用周向卡扣加底部两颗螺丝的固定方式，螺丝柱做了铜螺母预埋的设计，反复拆装也不会出现螺丝柱滑牙的问题，螺丝柱周边做了三角加强筋连接到壳体侧壁，提升螺丝柱的结构强度，拧螺丝时不会出现螺丝柱断裂的情况。壳体的所有转角位置都做了R角过渡，没有尖锐的棱角，既符合数码产品的安全设计规范，也能提升注塑成型时的塑胶流动性，减少填充不足的成型缺陷。
