环形十字凸台研磨工装结构设计

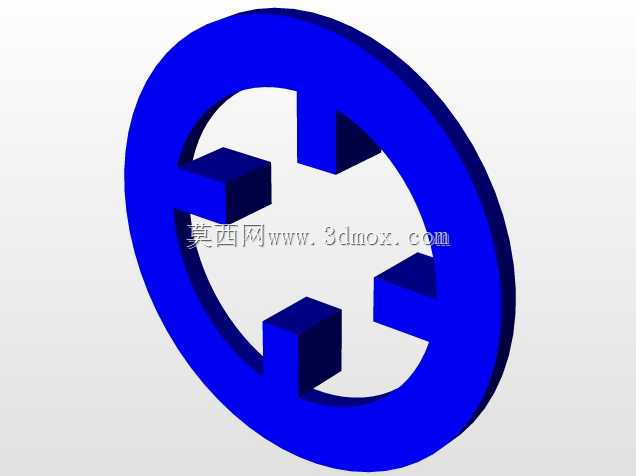

　　在精密零件的平面研磨加工场景中，这类环形带十字凸台的研磨台是小尺寸异形工件端面加工的核心定位承载部件，日常主要应用于小型通讯类精密金属零件、电子接插件端面的高精度研磨工序，区别于通用平面研磨盘的整面接触设计，该结构通过环形基体搭配四个均匀分布的十字凸台，实现工件的多点定位支撑，避免整面接触带来的研磨液滞留、排屑不畅问题，能有效降低研磨过程中工件表面的划伤概率，提升加工后端面的平面度与表面粗糙度一致性。

　　从结构设计逻辑来看，环形基体的外径尺寸适配常规小型研磨机的工作台安装位，内孔预留的空间既可以作为研磨废液的导流通道，也能适配带中心定位销的研磨机主轴安装需求，四个十字凸台沿环形基体的圆周方向90度均匀分布，每个凸台的凸起高度经过精确计算，既要保证凸台顶面的支撑平面有足够的接触面积承载待研磨工件，又要控制凸台高度避免研磨过程中凸台侧壁与研磨头发生运动干涉，凸台与环形基体采用一体化结构设计，没有额外的拼接装配缝隙，从根源上避免长期使用后装配缝隙积存研磨废渣导致的定位精度偏移问题。

　　实际加工使用过程中，待研磨的小型工件可以直接放置在四个凸台形成的十字形定位区间内，依靠凸台的内侧壁实现工件的周向限位，不需要额外加装复杂的压紧夹具，取放工件的操作效率比传统槽式定位研磨台提升40%以上，凸台的顶面经过高精度平面加工，自身平面度控制在0.005mm以内，能够为待研磨工件提供稳定的基准支撑面，保证研磨加工时工件受力均匀，不会出现因为支撑面不平导致的工件研磨厚度不均、塌边等常见加工缺陷。

　　安装边界方面，该研磨台的环形基体底面为整面精加工平面，与研磨机工作台面贴合时的接触面积占比超过85%，安装时只需要通过工作台周边的通用压块即可完成固定，不需要定制专用的安装连接结构，适配市面多数台式小型平面研磨设备的安装尺寸，环形基体的厚度经过刚度校核，在常规研磨压力下的形变量小于0.002mm，不会因为长期受压出现基体变形导致的加工精度下降问题，凸台的边角位置均设计有微小的工艺倒角，既可以避免取放工件时尖锐边角划伤操作人员，也能减少研磨过程中边角位置的应力集中，提升研磨台的整体使用寿命。

　　针对研磨工序的排屑需求，四个凸台之间的空缺区域形成了天然的排屑通道，研磨过程中携带金属废屑的研磨液可以顺着空缺区域快速流入环形内孔，最终从设备的排液口排出，不会在支撑表面积存废屑造成工件表面硌伤，相比整面式研磨盘，这种结构的研磨液循环效率更高，能够持续带走研磨过程中产生的热量，避免工件因为局部温升出现热变形，进一步保障加工精度的稳定性。在小批量多品种的精密零件研磨加工场景中，该结构的研磨台不需要针对不同尺寸的工件频繁更换定位工装，只要工件的外轮廓尺寸在四个凸台围成的定位区间范围内，都可以直接放置加工，具备较强的通用性，能够有效降低生产现场的工装储备成本，减少工装更换的辅助时间，提升小型研磨设备的综合加工效率。
