Sylvac S234数显千分表结构设计

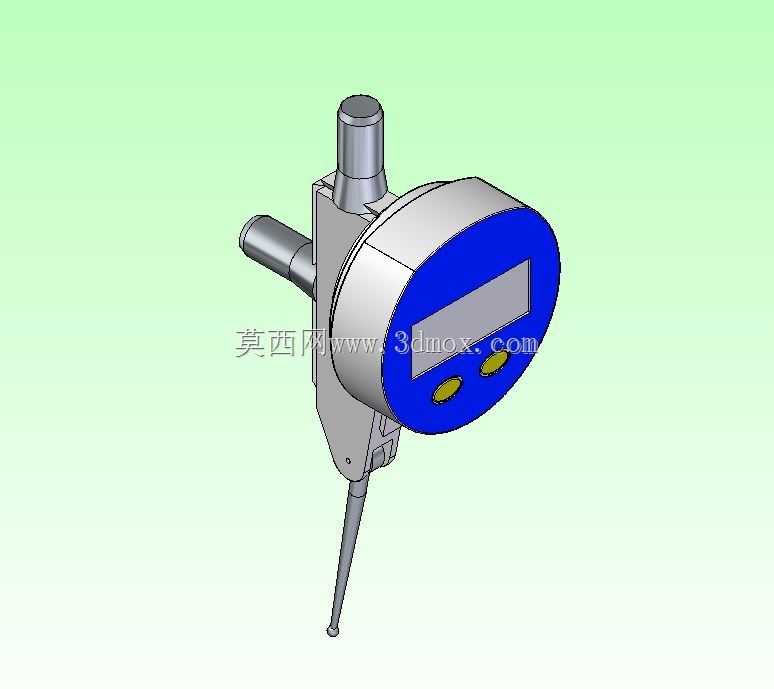

　　在精密机加工车间的工序间检测环节、计量室的工件尺寸校准场景、自动化产线的在线尺寸抽检工位，这类数显千分表都是出镜率极高的接触式测量器具，相比传统机械式百分表，数显结构的读数效率更高，也能规避人工视差带来的测量误差，适合小尺寸公差的精密检测场景。这款Sylvac S234千分表的整体结构采用了经典的杠杆+测杆传动布局，顶部的圆柱夹持柄是标准安装接口，适配市面上绝大多数通用表架、专用检具的安装孔位，安装时只需要锁紧夹持柄的侧顶丝即可完成固定，不需要额外定制转接件，能直接兼容现有产线的检具安装位，降低设备改造的适配成本。测头部分采用了硬质合金球头设计，长期接触工件表面也不容易出现磨损，能长期保证测量触点的形位精度，

　　测杆的滑动配合段做了精密研磨处理，滑动过程无卡滞，回程误差控制在极小范围内，哪怕是频繁抬表落表的批量检测场景，也能保持稳定的测量重复性。显示区域采用了圆形的内嵌式显示屏布局，屏幕外围做了凸起的防护边框，能避免车间内的切削液、金属碎屑直接磕碰屏幕，两个操作按键设置在屏幕下方的操作区，按键做了凸起的防滑纹理，操作人员戴着劳保手套也能完成清零、单位切换的操作，不需要摘下手套操作，适配车间的实际作业环境。从结构设计的角度来看，这款千分表的内部传动结构做了重心优化，整体重量分布均匀，安装在表架上不会因为重心偏移导致测杆偏斜，测杆的轴向运动方向和夹持柄的轴线保持严格平行，安装后不需要反复调整表架角度就能保证测头垂直于被测表面，

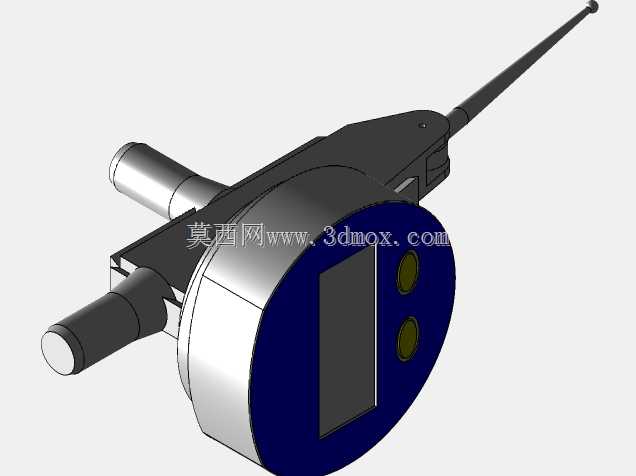

　　减少安装调试的辅助时间。侧边的侧向测杆拓展了测量场景，能完成普通轴向千分表无法触及的凹槽侧壁、台阶内侧的尺寸测量，不需要额外更换侧向测量附件，单表就能完成多方向的尺寸检测。外壳采用了金属主体+防护面板的组合结构，金属壳体能提供足够的结构强度，哪怕是车间内偶尔的磕碰、掉落也不容易出现壳体变形导致内部传动卡滞，正面的蓝色防护面板采用耐油材质，长期接触车间内的切削液、防锈油也不会出现老化开裂，显示屏的视窗做了防眩光处理，车间内的强光照射下也能清晰读取数值，不会因为反光导致读数困难。在实际使用场景中，这款千分表既可以配合磁力表座完成机床上工件的装夹找正，也可以安装在专用检具上完成批量零件的尺寸快速检测，

　　还能配合数据传输模块将测量数据直接导入质量管控系统，实现检测数据的自动记录，不需要人工手抄数据，减少质量记录的人工错误。测头的连接采用标准螺纹接口，后续如果出现测头磨损，或者需要适配不同形状的测头（比如平测头、针形测头），可以直接更换通用规格的测头配件，不需要返厂维修，降低后期的使用维护成本。整体的外形尺寸紧凑，不会占用过多的检具安装空间，哪怕是空间狭小的多工位检具上，也能并排安装多只表完成多个尺寸的同步检测，安装边界的预留尺寸只需要比表体外径大5mm即可，不会和周边的夹具结构产生干涉。
