立式接触式测量仪结构设计方案

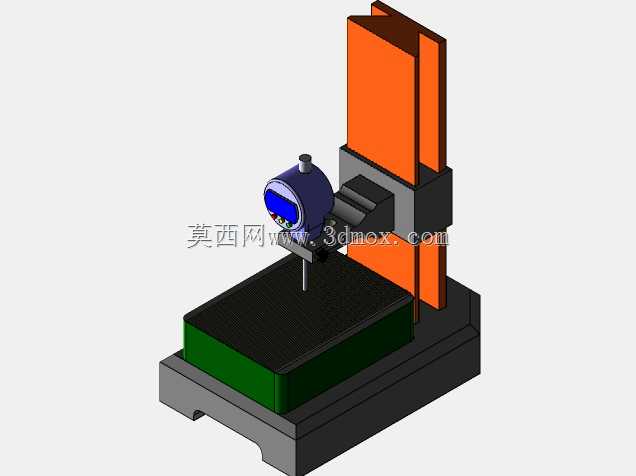

　　这款立式接触式测量设备的结构设计，核心面向车间现场精密尺寸检测、计量室样件形位公差核验场景，适配小到精密冲压件、注塑件的平面度、高度差检测，大到小型机加工零件的孔位深度、台阶尺寸复核需求，是生产环节质量管控环节常用的接触式计量装置。从结构布局来看，设备采用经典的C型立式龙门架构，底部为整体式铸铁基座，基座上表面预留了工装安装的T型槽阵列，可直接适配通用平口钳、专用定位治具的快速装夹，基座的安装边界做了下沉式地脚调节孔位，无需额外制作安装底座，直接放置在水平大理石平台或硬化车间地面上，调平地脚即可投入使用，整体占地尺寸控制在0.8米见方以内，不会占用过多车间或计量室的操作空间。Z向运动单元采用双矩形导轨搭配立柱的结构，

　　橙色的立柱部分为高刚性铸铁材质，内部做了蜂窝状减重筋设计，既保证了Z轴滑座上下运动的直线度，又避免整体重量过大不便于移位，滑座和导轨的配合面预留了刮研余量，实际装配时可通过配刮来调整运动间隙，保证测头上下移动时的重复定位精度。测头安装单元集成在Z向滑座的前端，采用可微调角度的安装座设计，测头本身为接触式位移传感器结构，测量端采用硬质合金测针，耐磨性能优异，可适配不同长度规格的测针更换，满足不同深度沉孔、窄槽位置的测量需求，测头的信号传输线缆沿立柱侧面的拖链布置，避免运动过程中线缆拉扯造成信号干扰或线缆磨损。工作台部分采用高平整度的绿色耐磨工作台面，表面做了硬化处理，硬度达到HRC60以上，日常放置被测零件时不会轻易划伤台面，

　　工作台和基座之间设置了X/Y两轴的微调滑轨，可手动调整工作台的前后左右位置，方便快速将被测点位对准测头下方，无需反复挪动较重的被测零件。设计过程中重点考虑了操作的便捷性，Z轴的升降采用粗调加精调的两级调节结构，粗调可快速将测头移动到接近被测表面的位置，精调旋钮可实现微米级的进给控制，避免测头快速下移撞击被测零件造成测针崩断或零件表面损伤。设备的整体重心经过配平计算，Z轴滑座移动到最高位置时整体重心依然落在基座的支撑面范围内，不会出现倾覆风险，基座底部预留了水平仪安装位，日常点检时可快速核查设备的水平状态，保证测量数据的准确性。从实际使用场景出发，这款设备既可以放在生产流水线旁做工序间的快速抽检，替代传统的高度尺、百分表组合测量方式，

　　提升检测效率，也可以放置在计量室内做成品零件的全尺寸精密检测，测量数据可直接传输到质量管控系统，省去人工记录数据的环节。结构设计上所有的运动配合面都设计了防尘密封结构，避免车间内的切削液、金属粉尘进入导轨配合面造成磨损，延长设备的维护周期，外露的紧固件全部采用内六角圆柱头螺钉，外观整洁无突出棱角，避免操作人员走动时被磕碰划伤。电气走线全部采用内置式布置，设备外部无裸露的明线，既美观又能避免车间内搬运物料时刮蹭线缆造成故障。测头的安装接口采用通用标准接口，可兼容市面上多数主流品牌的接触式位移传感器，后期维护更换配件时无需定制专用连接件，降低运维成本。
