内啮合斜齿齿圈传动结构设计

　　内啮合斜齿齿圈是行星齿轮传动系统、谐波减速装置、回转支承机构中不可或缺的核心内啮合构件，这类带内齿的环形零件常作为传动系统的固定齿圈或者输出齿圈使用，和外啮合直齿轮相比，斜齿内齿圈在啮合过程中齿面接触是逐步进入、逐步脱离的，重合度更高，传动过程中的冲击、振动和噪声都明显更低，适合在中高速、重载且对传动平稳性有要求的工况下使用。在行星减速结构中，内齿圈通常和行星架、太阳轮配合，通过多组行星轮同时分担载荷，能在紧凑的径向尺寸下实现大传动比的动力传递，常见于风电增速箱、工程机械行走减速、工业机器人关节减速、新能源汽车电驱减速单元等场景，部分回转支承的内齿结构也采用类似的斜齿内齿圈设计，用来承受径向、轴向联合载荷的同时传递回转动力。

　　从设计逻辑上看，这类内斜齿齿圈的建模首先要确定基础的齿形参数，包括法向模数、齿数、压力角、螺旋角、齿宽、变位系数这些核心参数，内齿圈的变位系数选择和外齿轮有明显区别，需要重点考虑根切风险、齿顶厚强度以及和配对行星轮的啮合侧隙，避免出现过渡曲线干涉、齿顶干涉等装配问题。螺旋角的选择通常会结合传动转速、载荷大小以及轴向力承载能力确定，斜齿啮合产生的轴向力需要匹配对应的轴承选型和壳体支撑结构，所以齿圈的安装止口、定位端面的设计要和轴向力的传递路径匹配，保证受力时不会出现偏载。

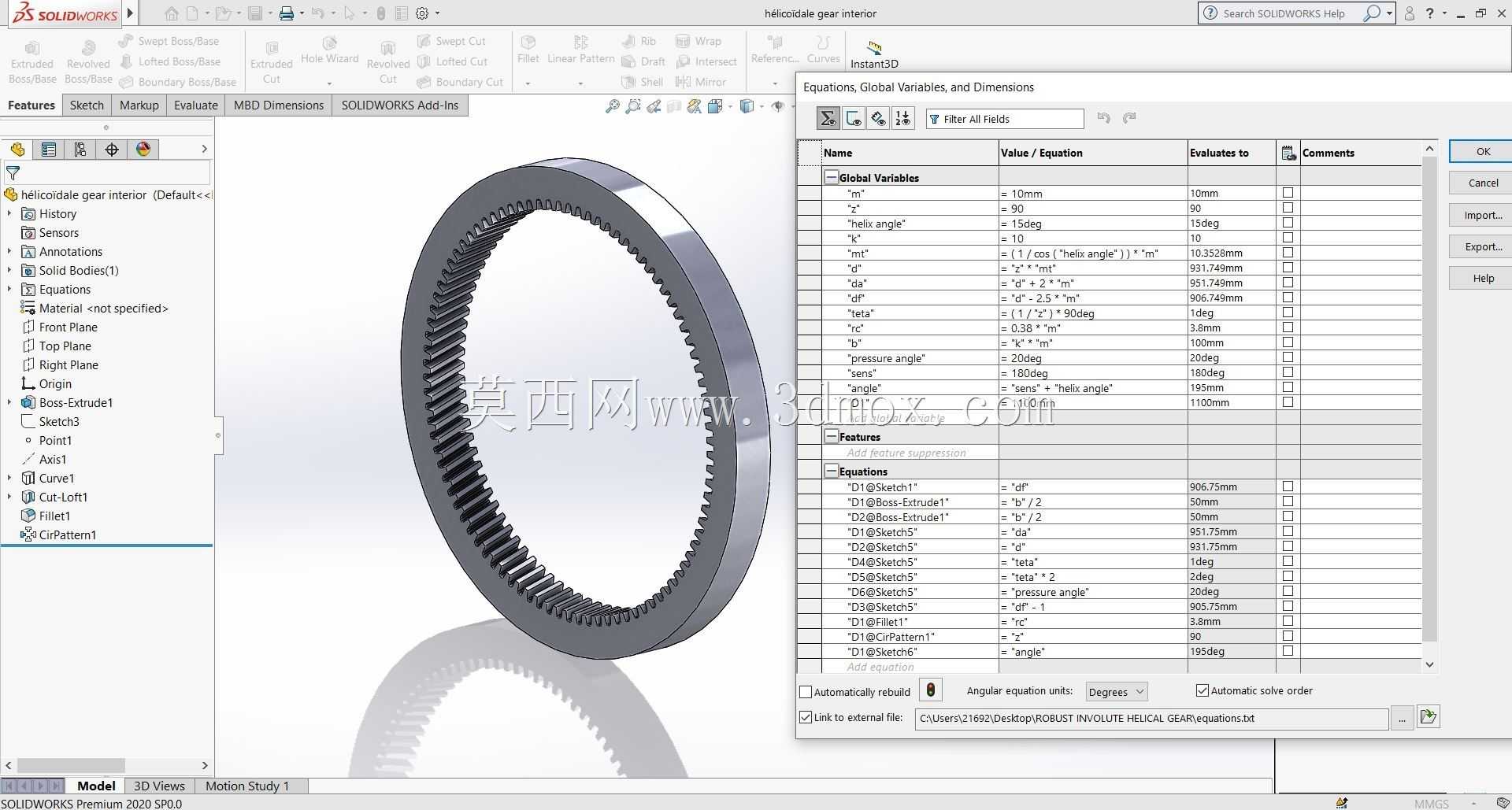

　　建模过程中，齿形的生成需要先通过法向参数换算出端面参数，再按照渐开线生成原理绘制单齿齿廓，通过螺旋线引导扫掠或者阵列生成整圈轮齿，齿根部分的过渡圆角需要按照加工工艺要求设置，避免应力集中导致齿根断裂。齿圈的本体结构通常是环形基体，外侧根据安装需求设计成光面或者带定位凸台、连接螺栓孔的结构，部分薄壁齿圈还需要在基体上设计加强筋或者过盈配合面，用来抵消热处理和装配过程中的变形，保证内齿的齿形精度。

　　安装边界方面，这类内齿圈通常有两种安装形式，一种是过盈压装到传动箱体内孔中，靠过盈量实现周向固定，这时候齿圈的外圆公差、内齿的圆度公差需要严格控制，避免压装后齿形变形影响啮合精度；另一种是通过螺栓连接固定在箱体或者端面上，这时候连接孔的位置度、端面的平面度需要满足装配要求，保证齿圈安装后和太阳轮、行星轮的同轴度在允许范围内。齿宽的设计需要和配对齿轮的齿宽匹配，通常内齿圈的齿宽会比配对行星轮宽2-5mm，避免装配轴向窜动时出现轮齿脱啮的情况。

　　从实际使用的特性来看，内斜齿齿圈因为是内啮合结构，两啮合轮齿的相对滑动速度更低，齿面磨损更小，传动效率比同参数的外啮合齿轮副更高，同时多齿啮合的特性让它的承载能力更强，在相同体积下能传递更大的扭矩。设计时还需要考虑润滑通道的布置，在齿圈对应的箱体位置设置油孔或者油槽，保证啮合齿面能得到充分润滑，带走啮合产生的热量和磨屑，延长零件的使用寿命。对于需要高精度传动的场景，比如机器人关节用的内齿圈，还需要严格控制齿向误差、齿距累积误差，保证传动的回程间隙在设计要求范围内，避免影响末端的定位精度。
