干砂浆生产单元搅拌成套设备结构

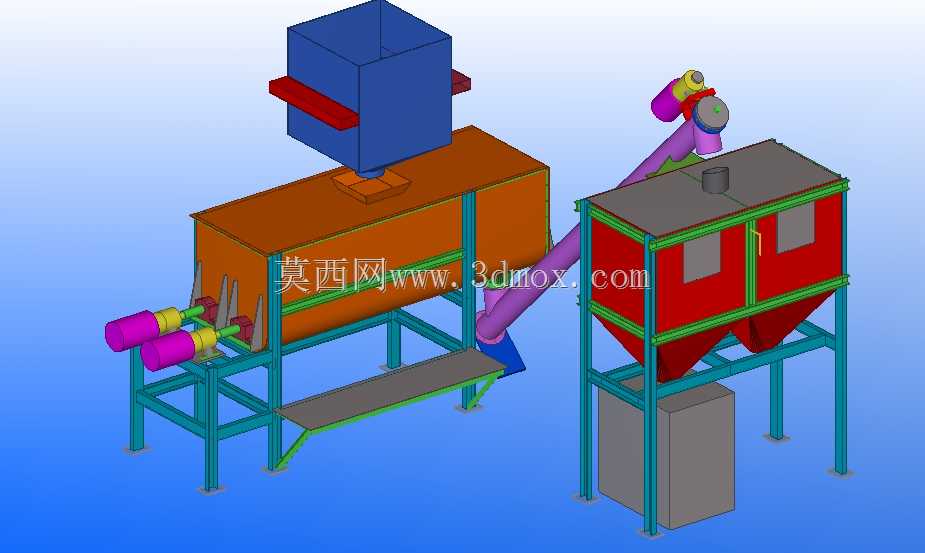

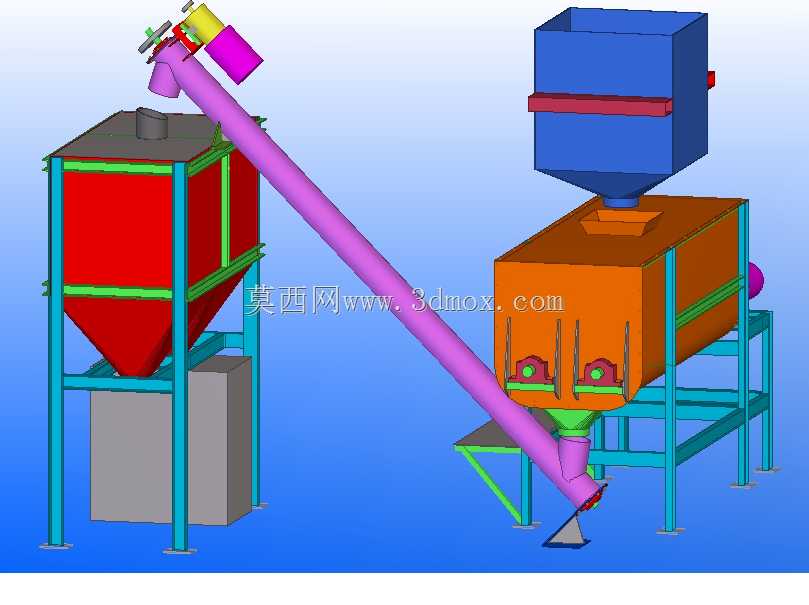

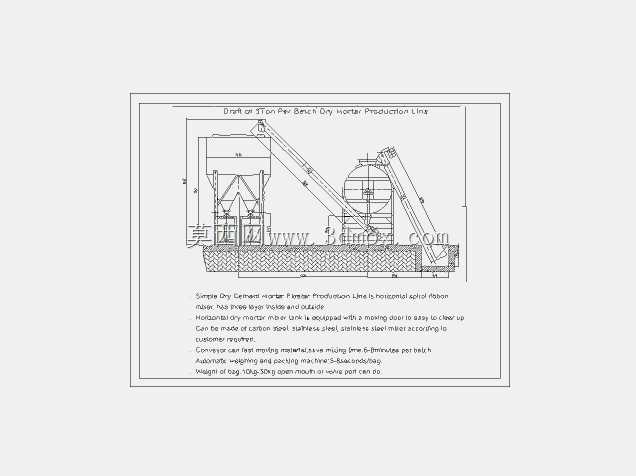

　　这套干砂浆单元搅拌成套结构，主要面向中小型建材生产站点、预制构件配套辅材生产区、现场移动式砂浆制备点位的作业需求，区别于大型商混站的集中式布局，该单元采用模块化集成设计，可独立完成干混砂浆从原料暂存、计量输送到均匀拌合、成品暂存出料的全流程作业，无需额外搭配多台分散设备进行管线拼接，大幅降低现场安装的土建与对接成本。从结构布局来看，整套设备沿物料流向依次排布原料缓存仓、卧式搅拌主机、倾斜螺旋输送机构、成品储料仓四个核心功能段，配套的支撑机架采用型钢焊接框架结构，所有支腿底部预留地脚螺栓安装孔位，可根据现场地面平整度调整垫铁高度，整套单元的横向安装边界控制在6米范围内，纵向深度不超过3.2米，最高点距安装基准面高度为4.8米，

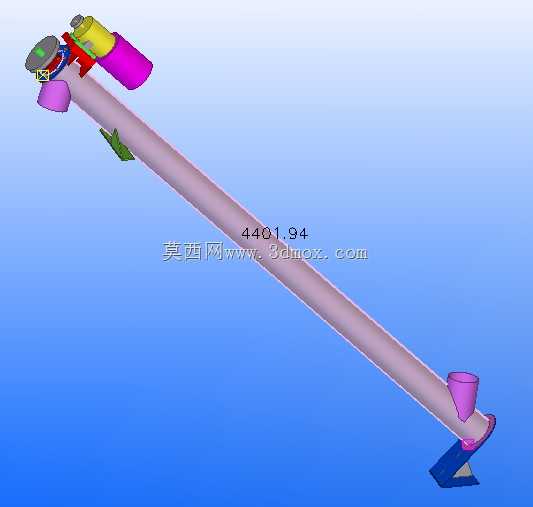

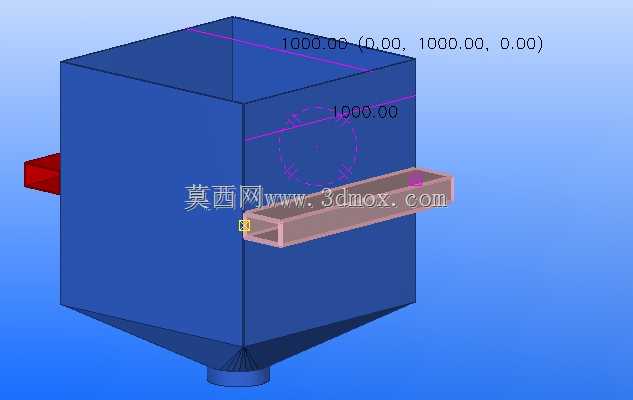

　　适配标准工业厂房的层高要求，无需额外对厂房结构进行改造。原料缓存仓设置在搅拌主机的顶部进料端，采用方形倒锥斗结构，仓壁设置气动破拱装置安装位，可避免水泥、粉煤灰、烘干砂这类流动性差异较大的粉料、粒料出现架桥堵料的问题，仓体下部配置高精度计量螺杆，可根据配方设定值精准控制单批次进入搅拌主机的原料重量，计量精度控制在±0.5%以内，满足不同标号干混砂浆的配比要求。卧式搅拌主机作为整套单元的核心作业部件，采用双轴平行桨叶结构，轴端配置独立的密封组件与润滑通道，可有效阻挡细粉料进入轴承座造成磨损，搅拌腔内部的桨叶采用高耐磨合金材质，按照特定角度交错排布，运转时可使腔体内物料形成多方向的对流循环，单批次搅拌周期控制在3-4分钟，即可实现不同粒径骨料与胶凝材料、外加剂的均匀混合，搅拌均匀度偏差不超过2%，符合干混砂浆的成品质量要求。主机侧部设置的检修平台采用花纹钢板防滑设计，配套安全防护栏杆，可供运维人员定期检查桨叶磨损情况、更换密封件时站立操作，平台与机架采用螺栓连接，运输时可单独拆卸，降低整体运输尺寸。连接搅拌主机出料端与成品储料仓的倾斜螺旋输送机，采用全封闭管式结构，避免物料输送过程中产生扬尘外泄，螺旋叶片采用变螺距设计，靠近进料端的螺距较大可快速进料，靠近出料端的螺距缩小可对物料进行轻微压实，提升输送效率的同时减少管道内的物料残留，输送机的倾斜角度设置为42度，既保证物料依靠螺旋推力顺利向上输送，又不会因为角度过大造成物料回落堵管。

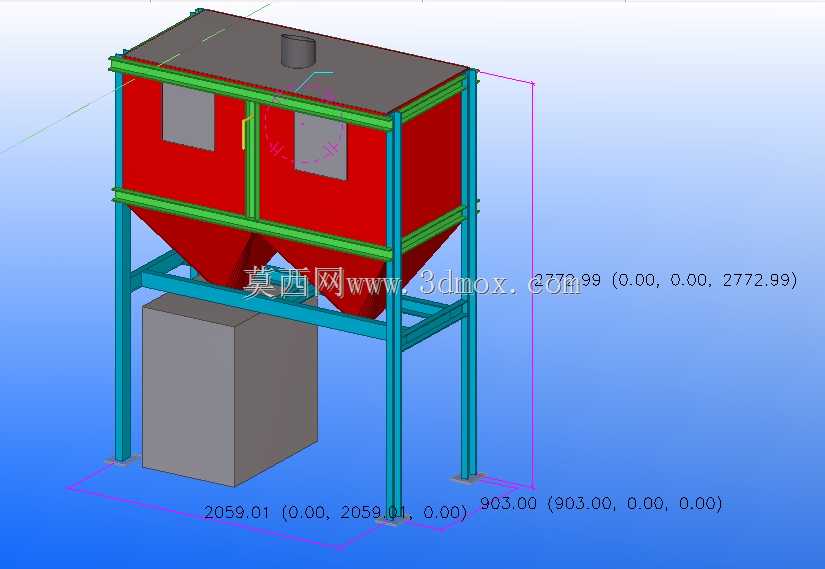

　　成品储料仓采用双锥斗出料结构，仓体顶部设置除尘接口，可外接小型布袋除尘器处理进料时产生的含尘气体，仓壁设置高低料位计安装位，可实时监测仓内成品料的存储量，两个出料口可分别对接袋装包装机与散装出料头，同时满足袋装成品与散装运输的出料需求，储料仓下部预留吨袋放置空间与散装车停靠位，适配不同的成品外运场景。整套结构的设计过程中，充分考虑了设备拆装运输的便利性，所有功能模块之间均采用法兰螺栓连接，无现场焊接作业要求，单个模块的最大重量不超过2.8吨，可采用普通货运车辆进行运输，现场安装时仅需按照定位标记对接紧固即可完成组装，安装周期可控制在3个工作日以内。针对干砂浆生产过程中扬尘大、设备磨损快的作业特点，所有与物料接触的壁板均加厚处理，

　　易磨损部位预留耐磨衬板安装位，可在衬板磨损后快速更换，无需整体更换结构件，降低设备长期运维的成本。设备的驱动单元均布置在机架外侧的易操作位置，配套的电机、减速机安装座预留调整余量，可在皮带或链条出现松弛时快速调整张紧度，日常运维时无需拆解主体结构即可完成润滑、易损件更换等常规操作。从作业适配性来看，该单元除了可生产普通砌筑、抹灰干砂浆外，通过调整计量配方与搅拌参数，还可适配瓷砖胶、填缝剂、界面剂这类特种干混材料的小批量生产，适配建材生产企业多品种、小批量的柔性生产需求，相比大型连续式干混砂浆生产线，该单元的投资成本更低、场地适应性更强，既可以作为固定站点的生产设备使用，也可以搭载移动底盘组成移动式砂浆生产单元，服务于公路施工、偏远区域建筑施工这类无固定生产站点的作业场景。
