外啮合齿轮式液压供油单元结构设计

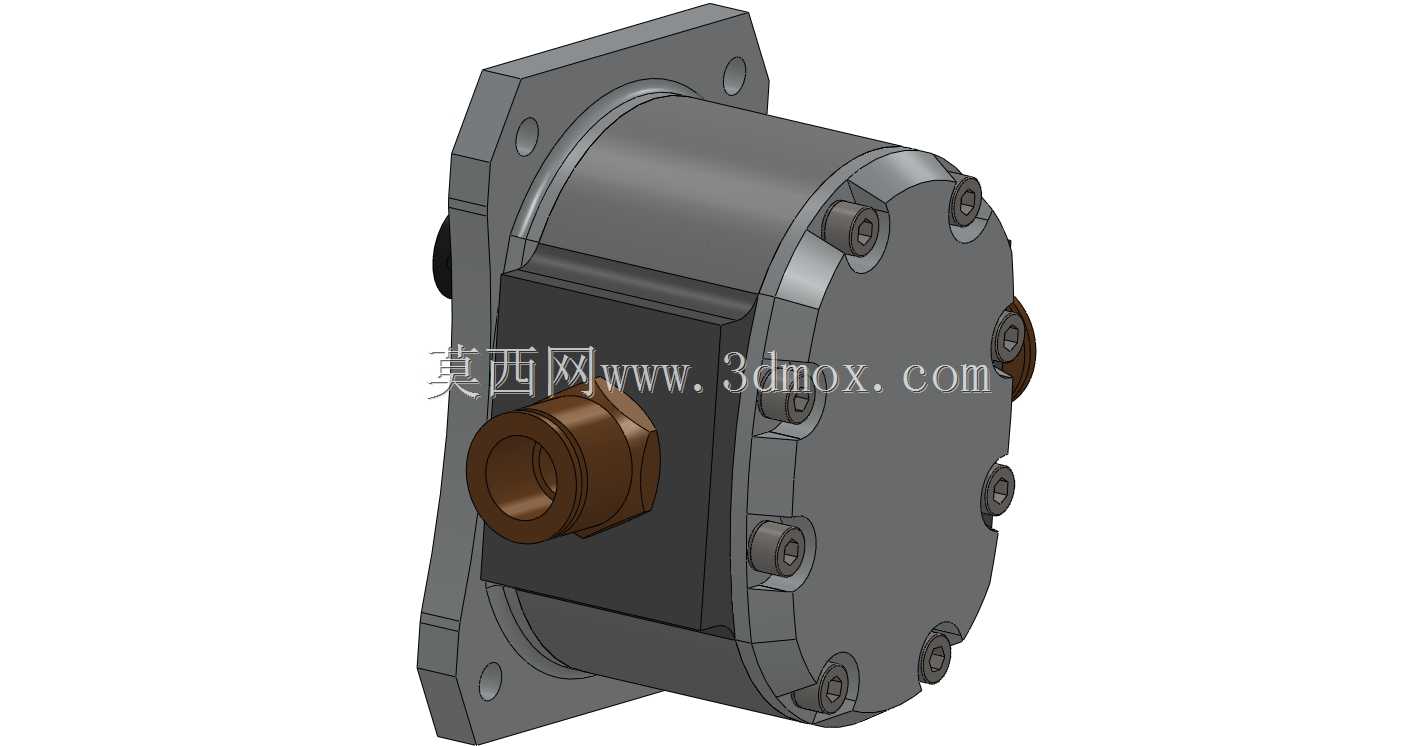

　　这款外啮合齿轮液压泵的三维结构，完全围绕中小功率液压系统的实际供油需求搭建，在工程机械的辅助液压回路、小型机床的夹紧供油单元、农用机具的液压驱动支路里都能见到这类结构的身影，核心作用是为系统提供稳定压力的液压油输出，把原动机输入的旋转机械能转化为液压油的压力能，驱动后续的油缸、液压马达等执行元件完成动作。从结构设计逻辑来看，整体采用了壳体一体化集成的思路，没有做多余的分体式拼接，前端的法兰安装面直接预留了对应规格的螺栓过孔，安装时可以直接贴合在原动机的连接端面上，通过止口定位保证输入轴和原动机输出轴的同轴度，避免偏心带来的轴封磨损、齿轮偏载问题，安装法兰的止口尺寸、螺栓孔分布圆直径都按照行业通用的安装边界设计，

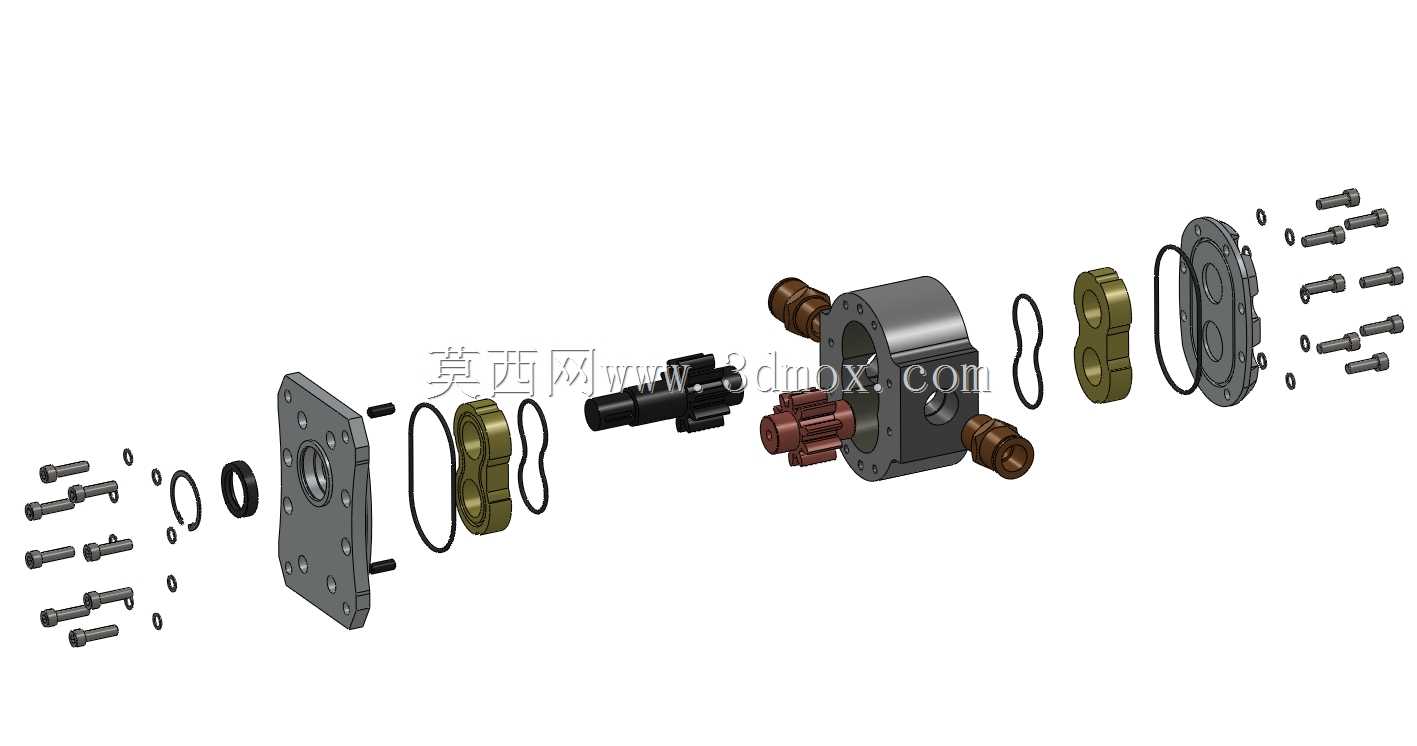

　　能适配多数常规动力接口，不需要额外做转接法兰。进出油口采用了侧置的螺纹连接结构，油口的螺纹规格匹配常用的液压管路接头，现场布管时可以直接选用标准液压软管或硬管连接，不需要额外加工过渡接头，油口的位置设置在壳体侧方的中下部，既保证泵在最低液位以上工作时能顺利完成自吸，也避免了管路干涉安装法兰的贴合面。内部的一对渐开线外啮合齿轮是核心做功部件，齿轮的齿宽、模数按照额定流量参数匹配，齿顶和壳体内腔的间隙控制在极小的范围内，齿轮端面和两侧端盖之间设置了浮动补偿结构，工作时靠压力油的作用力推压端盖贴紧齿轮端面，自动补偿磨损带来的间隙增大问题，长期运行也能保持较高的容积效率，不会因为端面磨损导致内泄过大、输出压力不足。

　　端盖部分采用了多螺栓周向均布的紧固方式，螺栓的预紧力均匀作用在端盖和壳体的结合面上，配合结合面的密封槽安装O型密封圈，能承受额定工作压力下的油液冲击，不会出现结合面渗漏油的问题，端盖上还预留了泄油通道，把轴封处渗漏的少量油液引回泵的吸油腔，避免轴封处憋压导致油封过早损坏。输入轴端采用了双唇口的骨架油封做动密封，能同时阻挡外部的灰尘、杂质进入泵腔，也能防止内部液压油向外渗漏，轴承部分选用了承载能力较强的深沟球轴承，能承受齿轮啮合带来的径向力，保证齿轮在高速旋转时的运转平稳性，避免齿轮出现径向窜动导致的齿面磨损加剧。整体外形的轮廓做了圆角过渡处理，没有尖锐的棱角，既避免了安装过程中磕碰伤人，也能减少壳体铸造时的应力集中问题，

　　壳体的壁厚按照耐压等级做了等强度设计，在保证承压能力的前提下尽可能控制整体重量，不会给安装端带来多余的负载。在实际选型应用时，这类齿轮泵通常用在工作压力16-25MPa区间的中低压液压系统里，相比柱塞泵结构更简单、抗污染能力更强，对液压油的清洁度要求更低，适合在工况相对恶劣、维护条件有限的户外设备上使用，建模时所有的配合尺寸都按照实际加工公差做了预留，齿轮的啮合间隙、轴承的配合公差、密封件的压缩量都符合液压元件的设计规范，不管是做液压系统的方案选型演示，还是做零部件的结构拆解教学，都能直接复用结构逻辑，不需要再做大幅的尺寸调整。
