船舶系泊用大抓力三角板式锚具结构

　　做船用系泊结构设计快十二年，经手的锚具三维模型少说也有四十多套，这套三角板式的大抓力锚，是去年给内河小型货运船队做配套优化时改的第三版结构，当时船队提的需求很明确：京杭运河苏北段的河床多是淤泥沙质混合底，之前用的霍尔锚抓重比不够，遇到汛期流速快的时候，千吨级驳船走锚的情况一个月能出两三次，不仅耽误航期，还容易刮到河底的光缆和管线，赔起来成本太高。

　　先从实际应用场景说，这类锚具不是给海船用的，适配的是内河通航水域的驳船、作业趸船、临时施工浮台的系泊固定，尤其是河床表层有0.5到1.2米淤泥沙层，下层是硬黏土的航段，普通锚的爪尖容易滑过淤层抓不住硬底，这套结构的三个爪板是呈120度夹角分布的，抛锚之后不管锚体怎么翻滚，至少有两个爪板能先切入淤层，随着锚链的拉力逐渐增大，爪尖会顺着受力方向往硬土层里扎，抓重比能做到普通霍尔锚的1.8倍左右，同样的固定力要求下，锚的整体重量能降30%，对于小吨位船舶来说，锚机的负载、锚链的规格都能跟着降，整船的系泊系统成本能压下来不少。

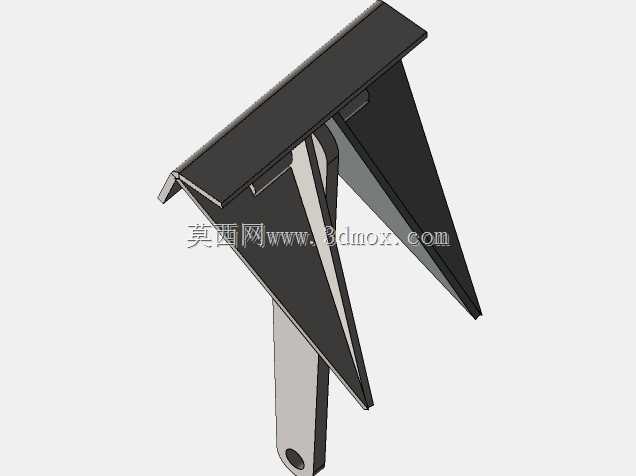

　　说回设计思路，最开始做第一版的时候，爪板和锚柄的连接是用的铰接结构，想着能让爪板自适应河床角度，后来做拉拔试验的时候发现，沙质河床里铰接位置容易进细沙，用个两三年就会锈死，角度卡死后抓力直接掉一半，后来干脆改成了焊接式的刚性连接，三个爪板和顶部的锚座板直接焊成整体，中间加了两道三角形的加强筋，筋板的厚度比爪板薄2毫米，不是偷料，是考虑到万一锚勾到河底的废弃钢筋、石块之类的障碍物，加强筋会先变形卸力，不会直接把爪板掰断，毕竟在河底捞锚的成本比换个筋板高太多了。

　　尺寸和安装边界这块，当时做的是适配1000吨级内河驳船的规格，整体高度是1.1米，顶部锚座板的尺寸是320毫米乘280毫米，板厚16毫米，三个爪板的长度是750毫米，爪尖做了30度的切角，切角位置堆焊了5毫米厚的耐磨层，毕竟每次起锚抛锚，爪尖和河床摩擦的损耗最大，耐磨层磨完了还能补焊，不用整个换锚。锚柄的直径是80毫米，用的是无缝钢管，顶部的卸扣孔直径是42毫米，适配标准的36毫米直径锚卸扣，安装的时候要注意，锚链和锚柄的连接位置要留15度的活动间隙，不能焊死，不然抛锚的时候锚体没法顺着水流调整姿态，容易出现锚底朝天抓不住的情况。

　　实际使用的时候还有个细节，三个爪板之间的镂空位置，是特意留的排沙通道，之前做过封闭的试制品，抛到淤泥沙里之后，锚板中间夹的泥沙排不出去，起锚的时候阻力特别大，小吨位的锚机有时候都拉不上来，改成镂空三角结构之后，起锚的时候水流能顺着镂空位置把夹在爪板之间的泥沙冲掉，起锚阻力能降40%左右。还有顶部的锚座板，不是平的，做了5度的倾斜角，当锚体落到河床之后，锚链拉动的时候，这个倾斜角会给爪尖一个向下的分力，引导爪尖往土层里扎，而不是顺着河床表面滑走，这个角度是做了六次水槽试验才定下来的，角度太大了锚容易扎太深，起锚费劲，角度太小了抓力不够，容易走锚。

　　从结构强度上来说，整体用的是Q355B的板材焊接，焊后做了整体的抛丸除锈和热浸锌处理，内河的水质酸碱度比海水低，但常年泡在水里也容易锈蚀，热浸锌的层厚做到了85微米以上，正常使用的话防锈寿命能到15年以上，不用每年做防腐维护。焊接的时候要求所有的焊缝都做连续角焊，焊脚高度不小于8毫米，爪尖和锚柄连接的位置要做满焊，不能有气孔、夹渣的缺陷，毕竟锚是船舶系泊的最后一道安全件，要是焊缝裂了走锚，在通航密集的航段很容易出碰撞事故。

　　之前有船老大反馈说，之前用的锚有时候勾到河底的大石头，拉的时候容易把锚爪掰弯，这套结构的三个爪板是呈三角支撑的，单个爪板受力的时候，另外两个爪板能通过顶部的锚座板分担一部分拉力，抗侧向载荷的能力比单爪、双爪的锚好很多，去年有个船队在骆马湖抛锚避风，遇到七级大风，同泊位的三条船有两条走锚，用这款锚的船一点没动，后来船队又订了十二套，给所有的驳船都换了。

　　建模的时候要注意，爪板的曲面不是等厚的，从根部到爪尖是逐渐收薄的，根部厚度16毫米，到爪尖位置厚度是8毫米，这样既能保证根部的连接强度，又能让爪尖足够锋利，更容易切入硬土层。加强筋的位置不是在爪板的正中间，是偏向锚柄的一侧，因为锚受力的时候，爪板靠近锚柄的位置弯矩最大，加强筋放在这个位置，能以最小的重量获得最大的加强效果，要是放在正中间，材料利用率会低很多，锚的整体重量就下不来。还有锚柄和锚座板的连接位置，加了一圈10毫米厚的加强环，这个位置是整个锚受力最集中的地方，之前做有限元分析的时候，不加加强环的话，锚柄根部的应力能到320MPa，超过Q355的屈服强度，加了加强环之后，应力降到210MPa左右，安全系数能到1.7，完全满足船级社的系泊件强度要求。

　　安装的时候还要考虑锚穴的尺寸，因为三个爪板的外接圆直径是920毫米，船首的锚穴内径要做到至少1米，深度要留1.2米，不然锚收回来的时候会卡到锚穴口，之前有个船东自己改锚穴，尺寸做小了，第一次起锚就卡了，折腾了半个多小时才弄好，后来把锚穴割了重新焊才解决。还有锚链的长度配比，内河系泊的时候，锚链的抛出长度一般是水深的3到5倍，用这款锚的话，因为抓力大，抛出长度可以降到水深的2.5到4倍，浅水区的时候能少抛点锚链，起锚的时候省时间。
