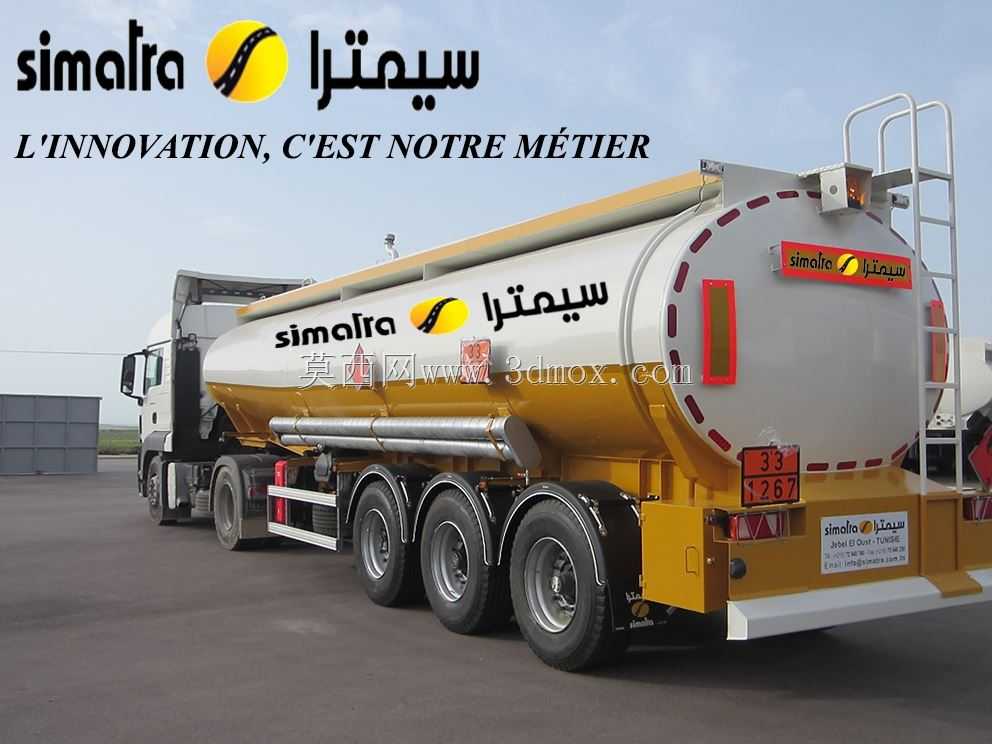

SIMATRA突尼斯燃油罐半挂运输车辆

　　这款罐式半挂运输装备主要面向液态燃油类介质的公路干线运输场景，适配中东、北非区域的道路运输工况，可与主流重型牵引车头完成挂接匹配，承担汽油、柴油等轻质燃油的跨区域配送作业，覆盖炼油厂到油库、油库到终端加注站点的全链路运输需求，相比普通栏板挂车搭配储液桶的临时运输方案，其罐体一体化设计能大幅降低介质泄漏风险，提升危化品运输环节的本质安全水平。从结构设计逻辑来看，整车采用三轴半挂承载布局，单轴额定载荷匹配当地道路限重标准，悬架选用重载型钢板弹簧结构，可适应非铺装路面的颠簸冲击，减少罐体因路面振动产生的焊缝疲劳损伤。罐体部分采用卧式圆柱筒体设计，筒体两端采用标准椭圆封头结构，

　　相比平封头结构能更好承受内部液体的静压力与车辆行驶过程中的液体晃动冲击力，封头边缘设置的环形反光标识与侧部防护栏，完全符合道路运输车辆的安全防护规范，罐体顶部设置的安全爬梯与操作平台，可满足日常装卸作业、阀门检修的人员操作需求，爬梯扶手采用圆管弯折成型，焊接位置做圆弧过渡处理，避免应力集中导致的结构开裂。罐体下部沿轴向布置多道圆形加强圈，既可以提升筒体的径向刚度，防止车辆在满载急转弯时罐体产生过大形变，也能作为管线布置的固定依托，装卸料管路、紧急切断阀控制管线均沿加强圈内侧排布，避免行驶过程中被飞溅的碎石击打损坏。车尾设置的安全标识牌、后保险杠与反光标识，严格遵循危化品运输车辆的后防护要求，后保险杠离地高度控制在标准范围内，

　　可在发生追尾事故时吸收部分冲击能量，降低罐体被直接撞击的概率。从安装边界尺寸来看，整车长度适配半挂列车的总长限值，罐体直径与整车宽度匹配公路运输的限宽要求，牵引销位置按照通用半挂牵引座的标准尺寸设计，可与不同品牌的6x4、4x2牵引车头完成快速挂接，不需要额外改装牵引座结构。罐体内部设置多道防浪板结构，防浪板上开有过流孔与过人孔，既可以减缓车辆启停、变速过程中罐内液体的纵向晃动，降低液体冲击对罐体封头与车架连接部位的载荷，也能满足后期内部检修时的人员通行需求。车架部分采用变截面工字梁焊接结构，在牵引销区域、悬架安装区域做局部加强处理，对应位置焊接加强筋板，平衡整车轻量化与结构强度的需求，避免长期满载运行出现车架变形问题。

　　侧部防护装置采用一体式金属护栏，既可以防止行人、非机动车卷入车底，也能对罐体侧部的阀门、管路起到防护作用，避免侧刮事故中直接损伤罐体附属部件。这款模型完整还原了实车的结构细节，从罐体的焊缝位置、标识涂装到底盘的车桥、轮胎、挡泥板结构都做了等比例复刻，可用于专用车设计阶段的结构验证、运输场景的仿真演示，也能作为危化品运输从业人员的培训教具，帮助相关人员快速掌握罐式半挂车的结构组成与部件布局，在进行同类型产品的改型设计时，可直接参考其结构布局思路，结合目标市场的法规要求调整罐体容积、轴数配置与附属部件位置，缩短前期方案设计的周期。
