翻斗车底盘锁固减振支撑装置结构

　　在工程运输类翻斗车的底盘结构设计中，靠近主销区域的连接稳定性一直是影响上装举升系统寿命的关键节点，这套锁固减振支撑装置正是针对该位置的工况痛点开发的配套结构。日常作业场景里，翻斗车频繁在非铺装路面行驶、反复执行举升卸料动作时，底盘靠近主销的位置会持续承受来自车架的交变振动，若该位置的铝杆连接件缺乏有效锁止，振动会直接传递至举升气缸的缸体与密封端面，长期运行后会出现气缸垫片疲劳破损、密封件过早磨损失效的问题，大幅提升举升系统的故障停机概率。

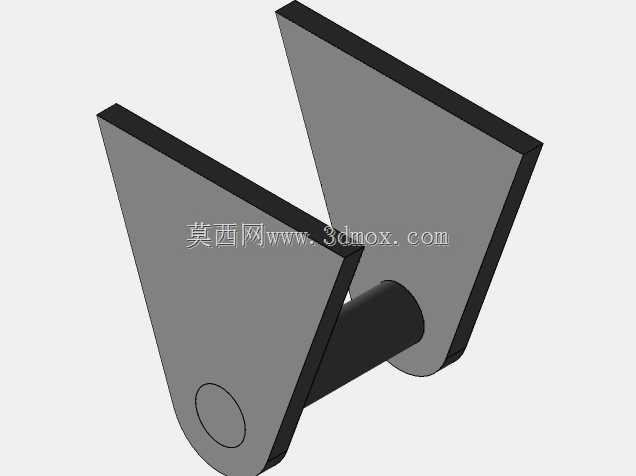

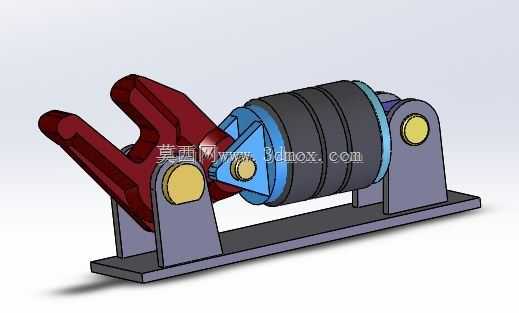

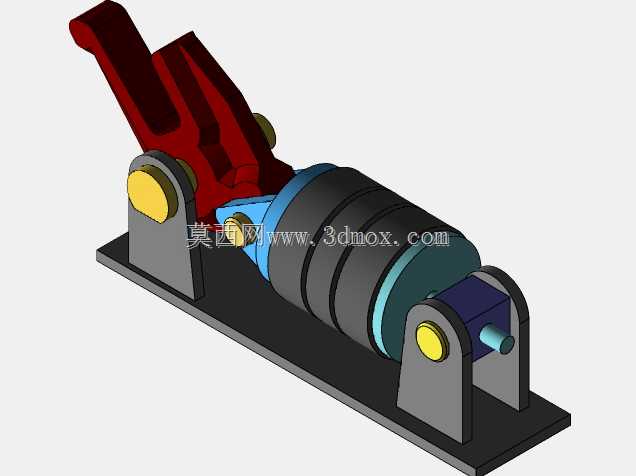

　　这套装置的核心功能，就是通过刚性夹臂与弹性缓冲组件的配合，将对应位置的铝杆牢牢固定在离主销最近的底盘零件安装面上，从振动传递路径的前端切断异常振动向气缸部件的传导路径。从结构设计思路来看，装置采用分体式支撑座加铰接夹臂的布局：底部为一体化铣削成型的平板安装底座，底座上对称布置两个带铰接孔的立式支撑耳板，两个耳板之间同轴布置缓冲阻尼组件，夹臂通过铰接销轴与耳板连接，可绕销轴实现小角度开合，完成对铝杆的锁止与释放动作。

　　安装边界层面，底座的安装孔位完全匹配对应型号翻斗车主销附近底盘零件的预留孔距，不需要对原有底盘结构做额外打孔改造，直接通过螺栓紧固即可完成装配；夹臂的开合行程经过精准核算，锁止状态下夹臂内弧面与铝杆外圆的贴合面积超过85%，不会出现局部应力集中导致的铝杆压伤问题；中间的缓冲阻尼组件采用多层复合结构，外层为刚性限位套，内层填充阻尼缓冲材料，既可以限制夹臂的最大锁止行程，也可以吸收来自车架的高频微幅振动，避免刚性锁止结构在长期振动下出现连接松动。

　　实际选型适配时，需要注意装置的整体安装高度不能超出底盘该位置的上部空间边界，避免车辆满载行驶时底盘形变导致装置与上装部件发生运动干涉；铰接位置的销轴采用带润滑槽的结构设计，日常维保只需要按照底盘保养周期加注润滑脂，即可保证夹臂开合动作顺畅，不会出现卡滞问题。夹臂的锁止力经过标定，既可以保证铝杆在车辆行驶、举升过程中不会出现窜动，也不会因为锁止力过大导致铝杆产生形变，影响相关连接部件的装配精度。

　　从工况适配性来看，这套结构可以覆盖城建渣土运输、矿山短驳卸料、建材场内转运等多种翻斗车作业场景，不管是连续颠簸的非铺装路面工况，还是频繁举升的卸料作业工况，都能持续保持稳定的锁止减振效果，有效降低举升气缸的密封件损耗速率，延长气缸垫片与密封件的更换周期，减少设备维保的停机时间。建模过程中，所有铰接位置的配合间隙都按照实际工程装配公差设置，支撑耳板的厚度、底座的加强筋布局都经过受力校核，保证在额定载荷下结构形变处于允许范围内，不会因为结构强度不足出现断裂、变形等失效问题。
