手动卷扬式牵引锁止绞车结构设计

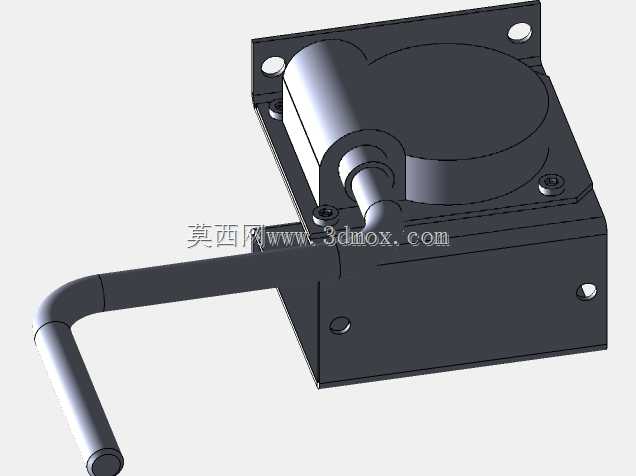

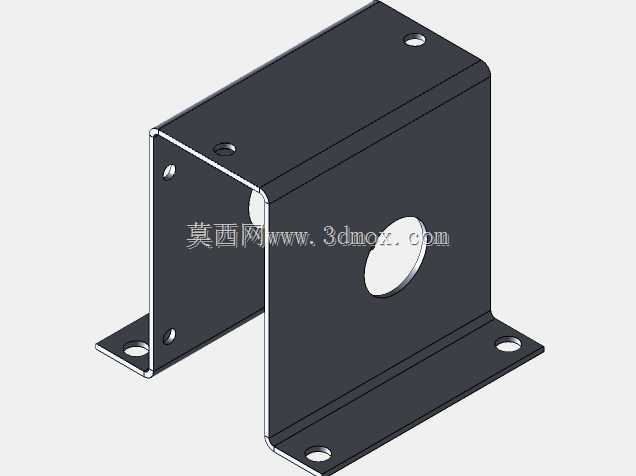

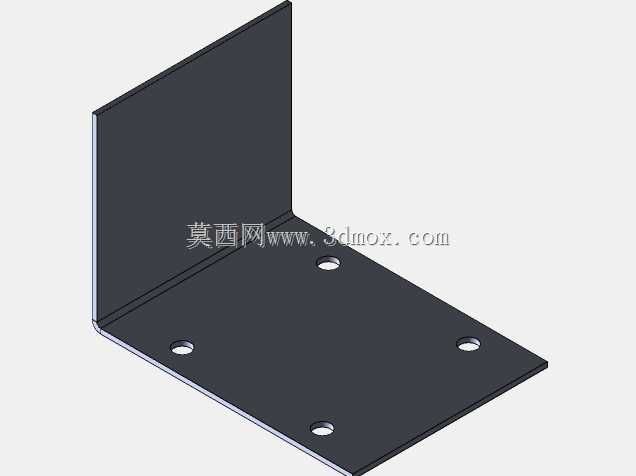

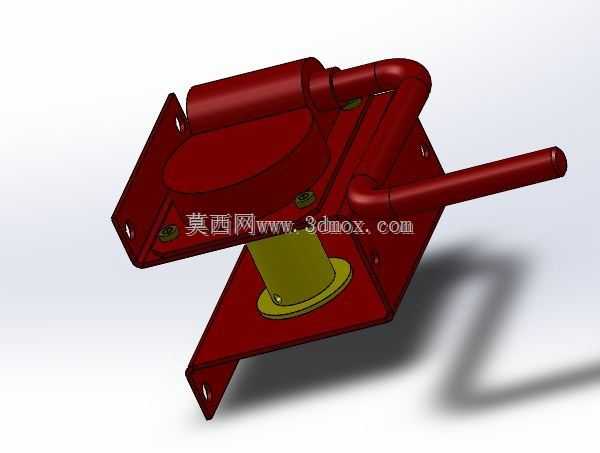

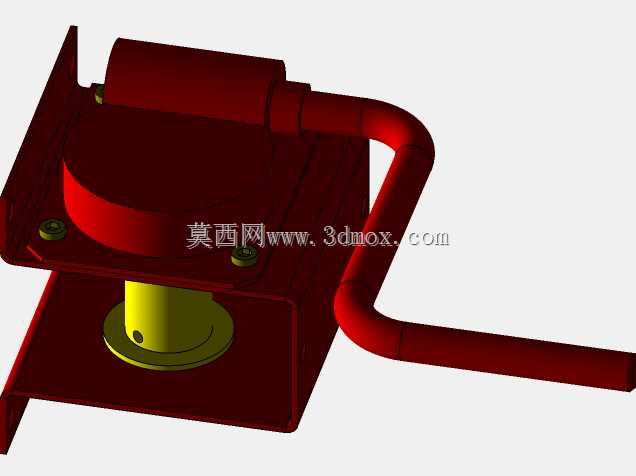

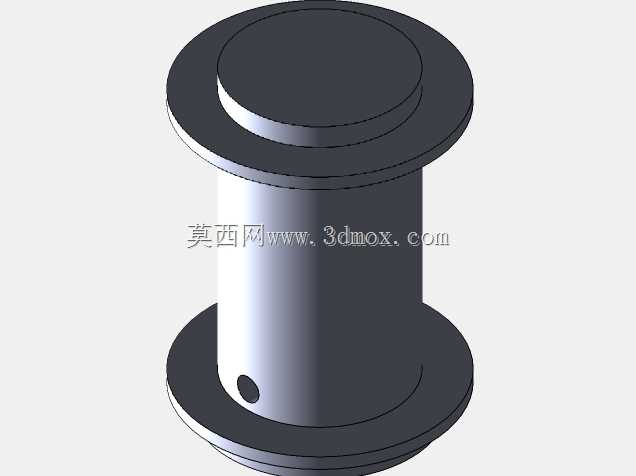

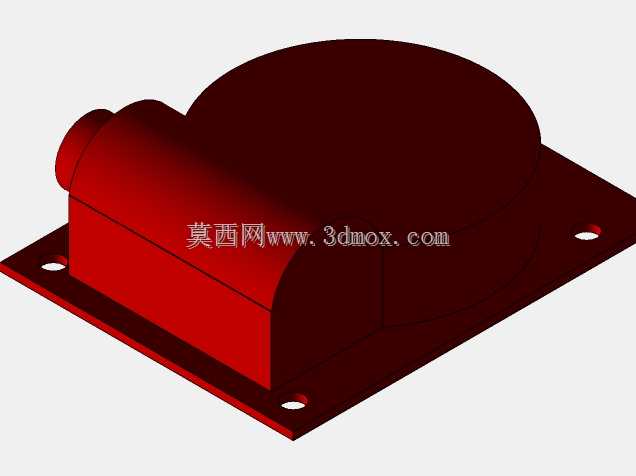

　　这款手动牵引绞车的结构设计，核心围绕小载荷场景下的手动牵引、锁止定位需求展开，在户外小型设备固定、轻型物料拖拽、特种车辆附属装置锁止等场景中，这类纯机械结构的绞车不需要外接动力源，依靠人力即可完成载荷牵引与位置固定，相比电动、液压驱动的牵引装置，结构更简单，维护成本更低，在无动力供给的野外作业场景下适配性更强。从结构布局来看，整体采用L型折弯钣金作为主安装支架，支架两个垂直安装面上均预留了对称布置的螺栓过孔，安装时可根据现场固定面的朝向选择水平或垂直安装方式，安装孔的孔位间距按照通用五金安装的标准模数设计，适配多数型材支架、设备机架的预装孔位，不需要额外做安装面的二次打孔适配。卷筒组件采用阶梯轴式支撑结构，

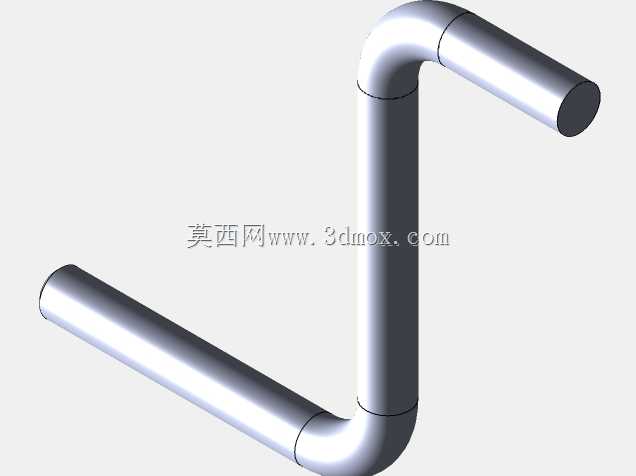

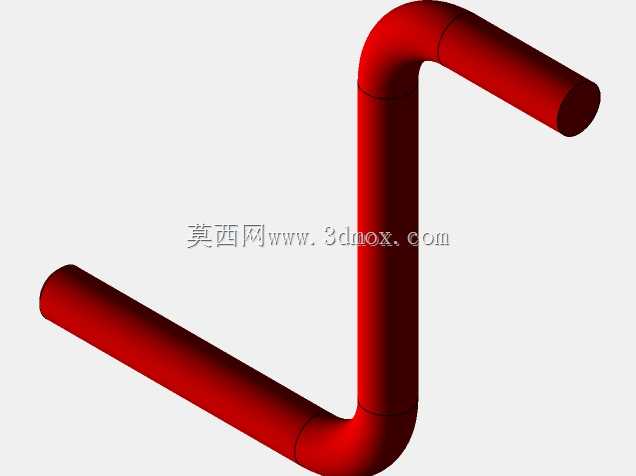

　　下端通过带法兰的衬套与主支架定位，衬套选用自润滑铜基材质，长期手动转动操作下不需要频繁加注润滑脂，能降低户外使用的维护频次；卷筒侧面集成了棘轮锁止结构，与支架上固定的棘爪配合，当摇臂带动卷筒正向转动收卷牵引绳时，棘爪会沿棘轮齿面滑过不阻碍转动，一旦停止施力或者出现载荷反向拖拽的情况，棘爪会立刻卡入棘轮齿槽，锁止卷筒的反向转动，避免牵引的载荷出现回退、滑落的风险，这个锁止结构没有额外的操作拨杆，依靠弹簧预紧力自动贴合棘轮齿面，操作时不需要额外分心控制锁止开关，单手操作摇臂即可完成全部牵引动作。摇臂采用圆钢弯制的Z型结构，握持段做了滚花防滑处理，操作时手部不容易打滑，摇臂与卷筒轴的连接采用方榫插接结构，不需要额外的紧固件固定，

　　安装拆卸都很方便，运输或者闲置时可以直接将摇臂拔出单独存放，减少整体结构的占用空间。牵引绳的导向座集成在主支架的上沿，采用圆弧过渡的弯管结构，牵引绳收放时会沿导向座的圆弧面滑动，避免牵引绳与钣金支架的锐边直接接触产生磨损，能有效延长牵引绳的使用寿命。从安装边界来看，主支架的折弯边做了45度倒角处理，安装时不会与相邻的结构件产生干涉，整体结构的突出部分只有摇臂握持段，在摇臂转动的全行程范围内，没有其他突出的结构件会阻挡摇臂转动，操作空间只需要预留摇臂转动半径外100mm的操作余量即可，不需要过大的安装操作空间。结构的受力点全部做了加强处理，主支架上安装卷筒、棘爪的位置都冲压了加强筋，承受牵引载荷时不会出现钣金变形的情况，

　　棘轮与卷筒采用一体化加工结构，相比装配式棘轮结构，能承受更大的冲击载荷，在牵引过程中突然出现载荷波动时，不会出现棘轮断裂、锁止失效的问题。这类手动绞车的牵引载荷一般在1吨以内，适合轻型设备的固定、小型物料的短距离拖拽，在农用机械附属装置固定、户外露营装备牵引、小型仓储物料移位等场景中都能适用，整体结构没有易损的电子元件，全部采用机械结构传动，在潮湿、多粉尘的恶劣工况下也能稳定工作，不会出现电路故障、液压泄漏之类的问题。建模过程中对所有运动部件都做了干涉检查，摇臂转动全行程、棘爪跳动全行程、卷筒转动全行程都没有部件干涉，装配关系按照实际生产的装配顺序设置，每个紧固件的规格、安装位置都与实际生产的工艺要求一致，可直接用于结构参考、样机试制的建模参考。
