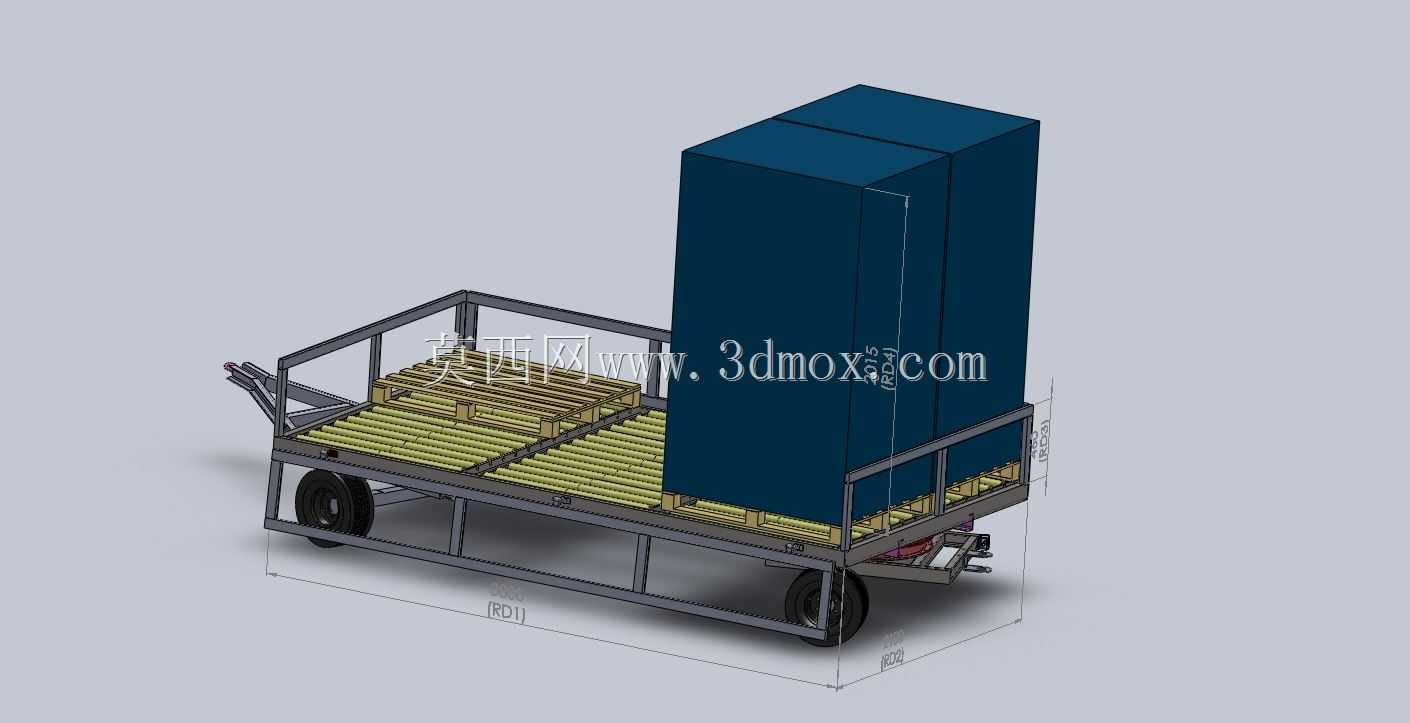

车间物料转运托盘拖挂式承载台车

　　这款拖挂式承载台车主要面向厂区内部短距离物料转运场景设计，适配生产车间工序间周转、仓储区到生产线的物料配送、成品下线暂存转运等实际作业需求，尤其适合搭配场内牵引车组成拖挂列车，实现多台车辆串联拖行，大幅提升单次物料转运的批量效率，减少单趟运输的空载损耗。从结构设计逻辑来看，整车采用框架式承载结构，主车架选用矩形钢管拼焊成型，焊接位置预留了足够的焊脚尺寸，同时在受力集中的拖挂连接位置、轮轴安装位置做了局部加强筋补强，避免长期重载拖行过程中出现车架变形、焊缝开裂的问题。台面采用分区域的栅格条铺设，栅格条之间预留均匀间隙，一方面可以减轻整车自重，降低拖行过程中的牵引阻力，另一方面栅格台面具备良好的防滑性能，放置木质托盘、

　　塑料托盘时不易出现滑移，同时散落的加工碎屑、灰尘可以直接从栅格间隙掉落，日常清理维护更加便捷。拖挂连接端设置在车架前端，采用通用的销接式拖钩结构，适配市面上多数场内牵引车的拖挂接口，不需要额外改装连接部件即可快速挂接，拖钩位置设置了缓冲橡胶垫，拖行起步、制动过程中可以吸收冲击载荷，避免刚性碰撞对车架和物料造成冲击损伤。行走部分采用实心橡胶轮搭配深沟球轴承轮组，轮轴位置做了密封处理，能够适应厂区内常见的环氧地坪、水泥硬化路面，即使路面存在少量细小铁屑、杂物也不会轻易卡滞轮组，实心轮不存在充气轮胎爆胎、漏气的维护问题，长期使用的维护成本更低。台面的承载区域做了分区设计，前部栅格区域可以放置标准尺寸的物料托盘，

　　后部的高位挡架区域可以放置高度较高、需要侧向限位的立式物料，挡架采用竖向钢管加横向拉杆的结构，能够对立式放置的物料形成侧向约束，避免拖行过程中物料倾倒，同时挡架的高度经过匹配设计，不会遮挡牵引车驾驶员的后方观察视线，多车串联拖行时也能清晰观察后方车辆的行驶状态。整车外形尺寸按照1200x1000的标准托盘适配边界设计，台面的有效承载宽度刚好容纳欧标标准托盘放置，托盘放置后四周预留少量间隙，方便叉车上下料时的对位操作，不会因为尺寸余量过小导致托盘卡滞。车架底部的轮组安装位置经过重心匹配计算，空载和额定负载状态下整车重心始终落在前后轮组的支撑范围内，拖行过程中不会出现翘头、侧倾的问题，转弯时的最小转弯半径经过优化，

　　能够适应车间内常见的通道宽度，在狭窄的设备间隙通道也能顺利通行。在细节设计上，车架侧面预留了绑带挂点，运输零散物料或者易滑动的工件时，可以通过绑带将物料和车架绑定，进一步提升运输过程的安全性；车架的所有外露棱边都做了倒角打磨处理，避免操作人员上下料时被尖锐棱边划伤；表面采用喷塑处理，具备良好的防锈、耐刮擦性能，能够适应车间内偶尔的切削液溅落、潮湿环境，不会轻易出现漆面脱落、锈蚀的问题。这款台车没有设置额外的动力装置，完全依靠牵引车拖行，结构简单可靠，故障点极少，不需要复杂的日常保养，只需要定期给轮轴轴承加注润滑脂即可长期稳定使用，非常适合机械加工车间、装配车间、仓储物流区域的常态化物料转运作业，能够有效替代人工手推车完成大重量、长距离的物料周转，降低一线操作人员的劳动强度，提升厂内物流的运转效率。
