三轴栏板式货运平板半挂拖车结构

　　这款三轴栏板式平板拖车，主要面向公路干线大宗散杂货物、建材、成件包装物资的中长途转运场景，在港口堆场、物流园区、建材批发市场、工业厂区内部周转场景中也有广泛适配性，可匹配不同牵引功率的货运车头完成挂接作业，承担散堆装货物、托盘集装货物、长尺寸型材的运输承载功能。从结构设计逻辑来看，整车采用低平板承载面布局，承载台面离地高度控制在常规公路货运限高要求的合理区间，既能够满足常规4米限高要求下的货厢装载高度冗余，也能降低整车重心，提升高速行驶、弯道通行时的侧倾稳定性。底盘部分采用三轴并装的悬架布置，单轴额定载荷匹配公路货运挂车的通用载荷标准，三轴排布的轴距经过载荷分配计算，满载状态下各轴轴荷分布偏差控制在合理范围，避免单轴载荷超限引发的轮胎异常磨损、路面损坏问题，同时三轴布局也能满足部分区域道路通行的轴荷限值要求，提升车辆的合规通行范围。货厢部分采用可拆卸式栏板结构，侧栏板、后栏板均可通过铰接结构实现翻转开启，侧栏板采用分块式设计，每段栏板对应独立的锁止机构，装卸作业时可根据货物装卸位置单独开启对应段栏板，无需整体拆除全部栏板，提升零散货物装卸的操作效率；当运输长尺寸钢材、预制构件等超出货厢长度的物资时，可拆除前栏板对应段的固定结构，配合延伸承载架完成超长物资的固定承载。前栏板采用加高固定式设计，高度匹配常规散货运输时的货物防窜需求，避免紧急制动工况下货物向前滑移冲击牵引车头连接部位。车架主纵梁采用变截面工字钢结构，

　　从牵引销位置到车尾承载段的纵梁高度根据弯矩分布做渐变设计，牵引销区域、悬架安装区域做局部加强处理，加焊加强筋板提升局部抗扭、抗冲击能力，避免复杂路况下颠簸冲击引发的车架开裂变形。行走系统的轮胎采用货运挂车通用规格，轮辋安装尺寸匹配主流挂车车轴的安装标准，后期维护更换配件的通用性较强，制动气路、电路线束均采用沿车架内侧布置的走线方式，预留足够的线束活动余量，避免车架扭转过程中线束被拉扯断裂，气路接头采用密封式快插结构，降低后期维护的拆装难度。挂接部位采用标准50号牵引销结构，匹配主流货运牵引车头的牵引鞍座尺寸，安装位置的牵引板做加厚处理，表面做耐磨处理降低长期挂接使用的磨损量。支腿机构布置在牵引销后方的车架两侧，

　　采用机械式手摇升降结构，支腿接地盘做加大面积设计，在松软地面停靠时可分散接地压力，避免支腿下陷引发的车辆倾斜问题，支腿升降行程满足不同高度牵引车头的挂接高度差适配需求，空载、重载状态下均可顺利完成挂接与脱挂操作。货厢底板采用花纹钢板铺设，表面的防滑纹理可避免托盘货物、散堆货物在运输过程中出现滑移，底板下方的横梁采用等间距排布，横梁间距根据额定载荷下的底板挠度计算确定，满载时底板最大挠度控制在允许范围内，避免长期重载引发底板变形塌陷。侧防护、后防护结构均按照道路车辆安全防护标准设计，防护栏的离地高度、横向覆盖范围满足合规要求，防止小型车辆、非机动车意外钻入车底引发安全事故。后栏板位置预留了牌照安装位、尾灯安装支架，

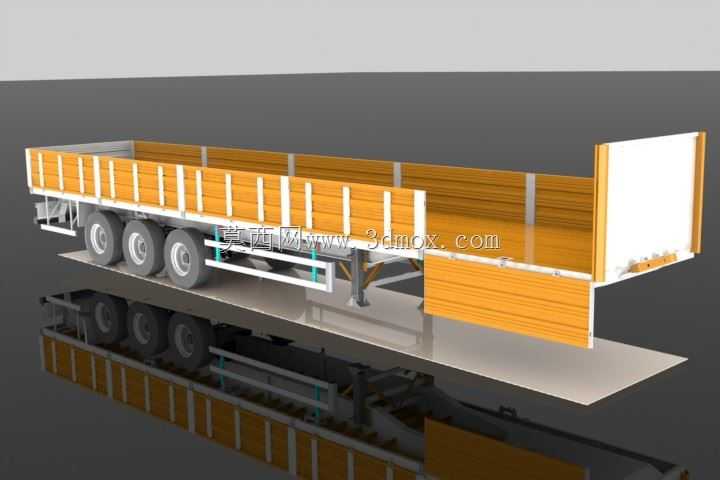

　　尾灯的布线接口采用通用挂车标准接口，挂接时可直接与车头的线束接口对接，实现刹车灯、转向灯、示廓灯的同步点亮。整车的外形宽度符合公路货运车辆的外廓尺寸限值要求，整车长度匹配常规13米级半挂货运挂车的尺寸边界，可满足大部分道路的通行要求，无需办理特殊超限运输许可即可开展常规货运作业。在建模细节上，各部件的装配关系完全还原实车的连接逻辑，栏板的铰接转轴、锁止挂钩、悬架的钢板弹簧结构、车轴的安装固定方式、气路罐体的布置位置均与实际量产车型保持一致，可作为挂车结构设计、货运装备选型、物流场景方案演示的三维参考载体，也可用于结构力学仿真分析的基础模型，通过调整板材厚度、轴荷参数即可快速衍生出不同载荷等级的同类型拖车结构方案。
