斯堪尼亚底盘31000L燃油运输半挂车

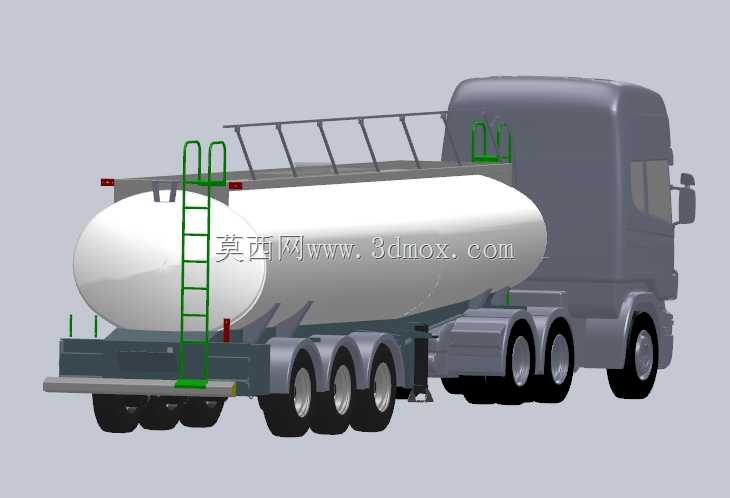

　　该模型还原的是公路干线燃油配送场景下的31000L容量罐式运输半挂列车，匹配斯堪尼亚高端重卡牵引车头，主要面向成品油、轻质燃油等液态介质的中长途公路转运作业，也可适配部分非腐蚀性工业液态物料的运输需求，是危化品物流、成品油配送领域的核心运载装备。

　　从实际使用场景来看，这类大容积罐车常承担油库到终端加油站、大型工矿企业内部燃油储点的干线运输任务，相比小容积罐车单次运载量更大，能有效降低长距离运输的单位物流成本，同时三轴半挂的布局适配国内公路货运的轴荷限值要求，可合规通行绝大多数高等级公路与等级货运道路。模型完整还原了实车的走行系统布局，牵引车头采用6x2驱动形式，前桥为转向桥，中后轴为驱动承重桥，半挂部分采用三轴空气悬架（或钢板弹簧悬架，模型还原了多组轮轴的承重布局），整列车轴荷分配经过设计校核，满载状态下各轴载荷均匀，避免单轴超载引发的轮胎异常磨损、道路损坏等问题。

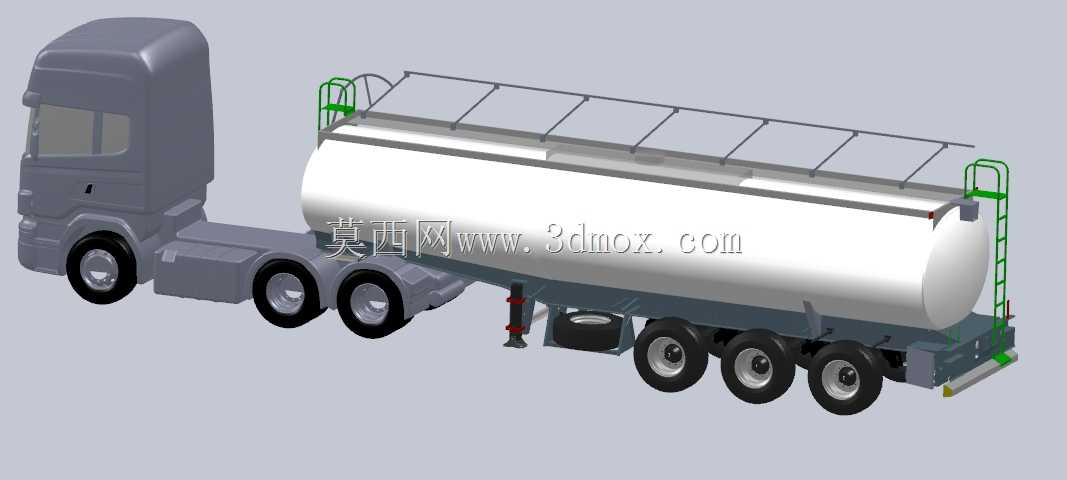

　　罐体部分是该设备的核心功能单元，31000L的有效容积经过严格的容积校核，罐体采用卧式圆筒形结构，两端采用标准椭圆封头，这种结构相比方形罐体承压能力更强，能适应液态物料运输过程中的晃动冲击，同时降低行驶过程中的风阻系数。罐体顶部设置了通长的安全防护走台与双侧爬梯，爬梯布置在罐体前端靠近牵引连接的位置，顶部走台带有安全护栏，方便作业人员登顶进行灌装作业、量油操作、安全阀检修等日常维护工作，护栏高度符合道路运输车辆的安全规范要求，避免作业人员高处坠落。罐体底部设置了卸料管路接口与紧急切断阀安装位，同时带有支撑装置，在半挂与车头脱离时可通过支腿实现罐体的稳定停放，支腿结构采用机械+液压复合支撑形式，可适应不同高度的装卸货场地。

　　设计过程中首先需要确定整车的边界尺寸，半挂罐体的长度、直径需要匹配牵引车头的回转半径，避免列车转弯时罐体与驾驶室发生干涉，同时整车总长度需符合道路车辆外廓尺寸限值要求。罐体内部设置了多道防波板，这一结构在模型中虽未做内部剖切展示，但从外部的加强圈布局可对应内部防波板的安装位置，防波板的作用是削弱车辆行驶加速、制动、转弯过程中罐内液体的晃动冲击力，避免液体晃动产生的冲击力影响车辆行驶稳定性，降低侧翻风险。走台与爬梯采用镂空格栅结构设计，一方面减轻整车自重，另一方面可避免雨天、霜雪天气走台面积水打滑，提升作业安全性。

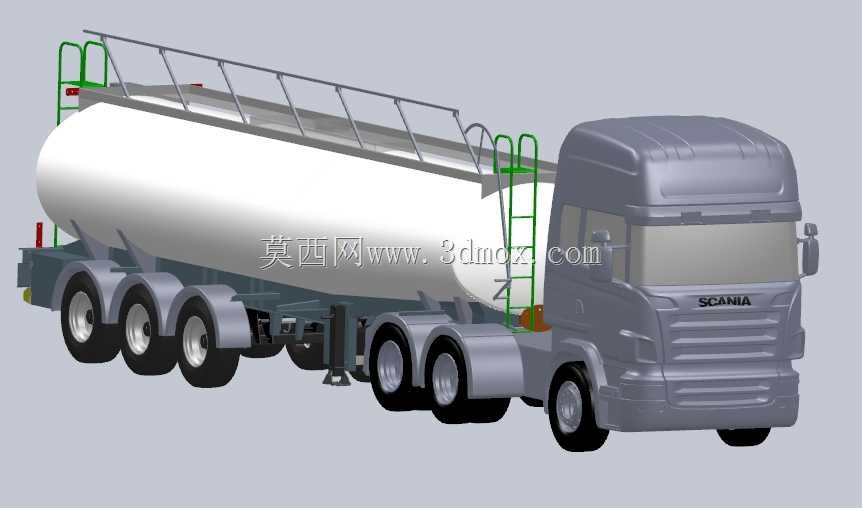

　　牵引车头部分还原了斯堪尼亚R系列重卡的高顶驾驶室造型，驾驶室采用流线型设计，有效降低高速行驶时的空气阻力，驾驶室下方的底盘布置了发动机、变速器、燃油箱、尾气处理系统等动力总成部件，轮辋采用重型商用车标准的多孔式钢制轮辋，匹配重载子午线轮胎，可承受满载状态下的承重需求。整车的连接部分采用标准的牵引销与鞍座结构，牵引销为50号或90号标准重型牵引销，匹配半挂车的承载等级，鞍座带有摆动自由度，可适应行驶过程中路面不平带来的上下、左右摆动，避免连接部位出现应力集中断裂。

　　在安装边界方面，半挂车的牵引销中心到半挂后端的距离、罐体离地高度、卸料阀的离地高度都需要符合装卸货场地的配套设施要求，比如卸料阀的高度要匹配加油站卸油口的高度差，实现重力卸料或泵卸料的顺畅作业。罐体顶部的人孔、灌装口位置居中布置，方便不同方向的灌装管线对接，同时人孔盖带有密封锁紧结构，避免运输过程中物料挥发、洒漏。整车的侧防护与后防护结构也在模型中有体现，侧防护可避免小型车辆、行人卷入车底，后防护符合货车后下部防护要求，可在发生追尾事故时吸收碰撞能量，降低事故损伤。

　　这类罐车的三维建模过程中，需要重点关注罐体曲面的连续性，保证封头与筒体的衔接平滑无折角，轮轴的定位尺寸需要严格按照实车的轴距、轮距参数设置，保证转向过程中轮胎不与轮眉、罐体支架发生干涉。爬梯与走台的格栅结构可通过阵列特征快速实现，同时要保证爬梯的踏步间距符合人体工程学要求，方便人员攀爬。罐体底部的管路支架、支腿结构的安装位置需要避开轮胎跳动的极限位置，避免车辆行驶在颠簸路面时结构件与轮胎发生碰撞。
