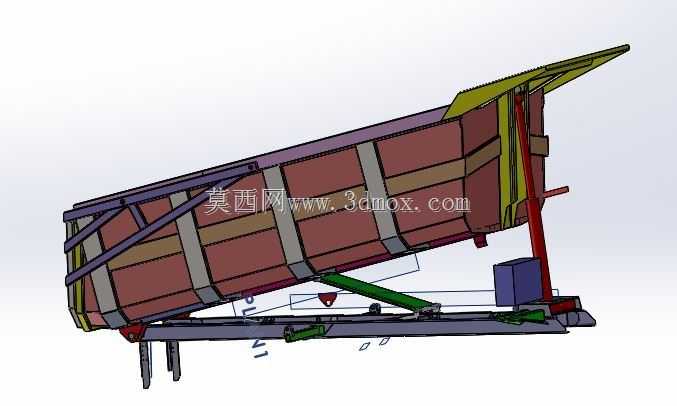

23立方重载工程翻斗硬箱上装结构

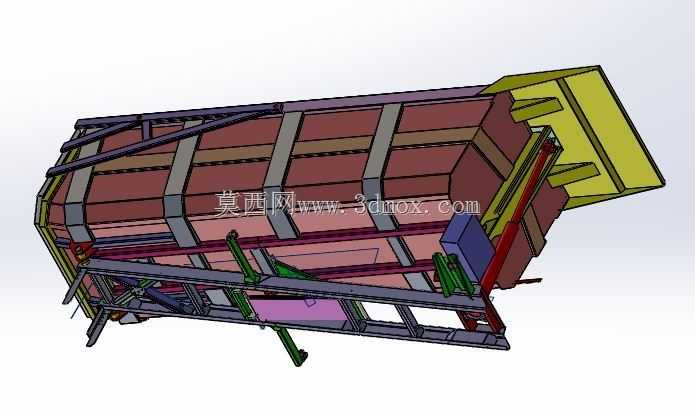

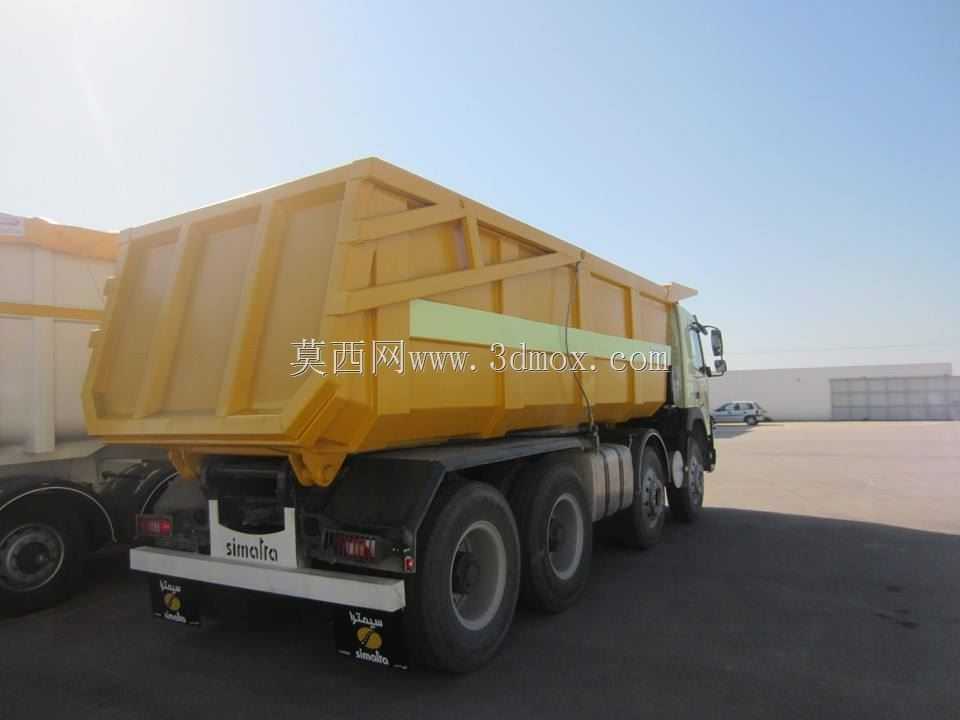

　　该翻斗硬箱适配四轴重载自卸车底盘，主要面向矿山剥离、基建渣土转运、砂石料短途驳运等高频重载作业场景，这类作业场景普遍存在物料密度大、装卸冲击强、作业循环频次高的特点，对货箱的结构强度、抗冲击性能、举升稳定性都有极高要求。从结构设计逻辑来看，整个硬箱采用高强钢折弯拼接成型，箱体侧围设置多道纵向压型加强筋，既能够降低整箱自重，又可以在装载大密度块状物料时避免侧围鼓胀变形，箱体内壁做了平滑过渡处理，没有突出的焊接棱角，卸料时可以减少物料粘附残留，尤其是运输含水率较高的黏土类渣土时，能够大幅降低余料残留率，减少人工清箱的工作量。箱体尾部采用整体式铰接尾门结构，配合自动锁止机构，举升卸料时尾门可随箱体倾斜角度自动开启，回落时自动锁止，

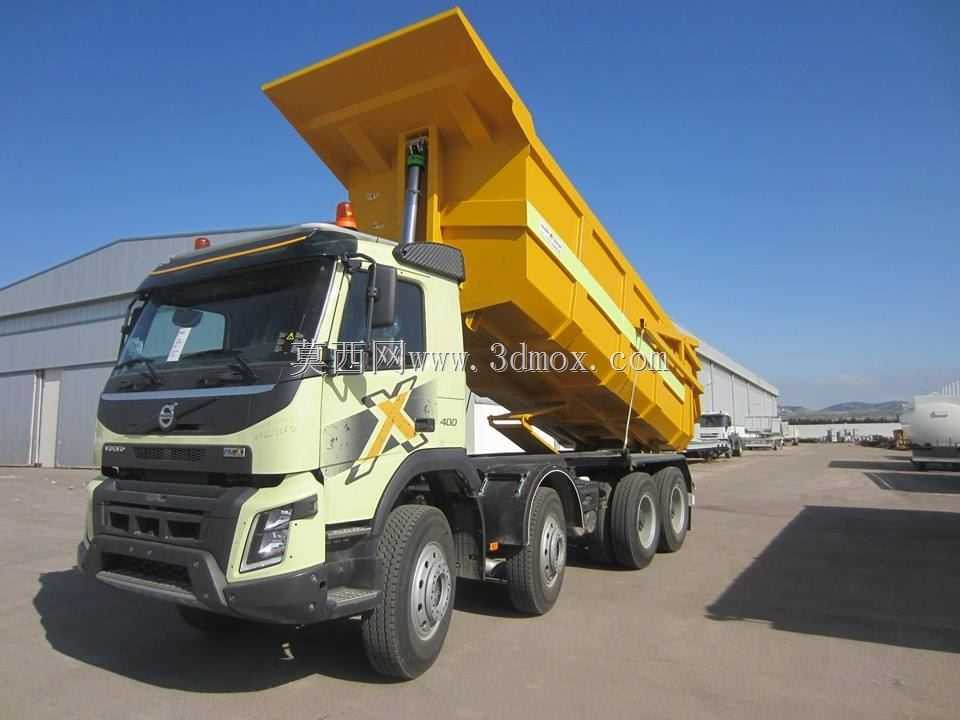

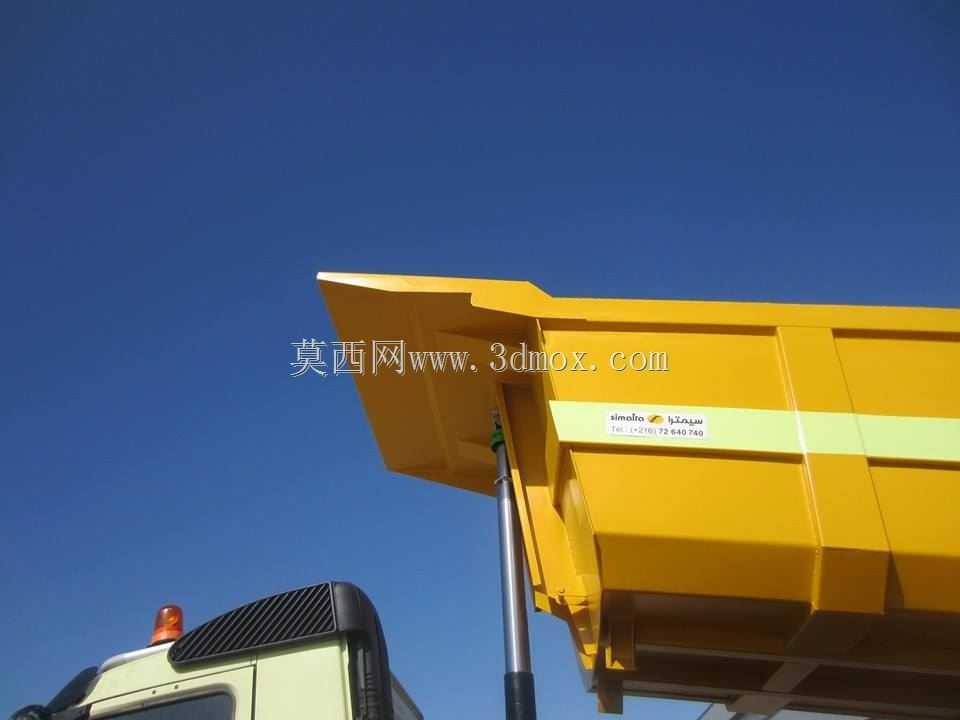

　　不需要人工手动操作，能够有效避免运输过程中撒漏的问题，锁止点的位置经过多轮载荷校核，在满载颠簸工况下不会出现尾门意外脱开的情况。硬箱的前部设置了举升支座安装位，与底盘上的多级液压举升缸匹配，举升支点的位置经过重心匹配计算，满载举升时整车重心始终落在后桥支撑范围内，不会出现翘头失稳的情况，举升角度最大可达48度，能够保证块状、粉状各类物料都能顺利卸净，不会出现物料卡滞在箱内的情况。箱体顶部的边缘做了外翻边设计，一方面可以提升箱口的结构刚度，避免装载机装料时砸碰导致箱口变形，另一方面外翻边结构可以引导装载时洒落的物料顺着箱体外壁滑落，不会堆积在箱体与底盘的连接缝隙中，减少日常清理维护的难度。从安装边界来看，

　　该硬箱的副梁连接孔位完全匹配主流四轴工程自卸车的底盘安装尺寸，不需要对底盘做额外的打孔改装，现场安装时只需要对应孔位紧固连接螺栓，接好举升油路与尾门锁止气路即可投入使用，箱体的整体宽度控制在法规允许的2.55米范围内，整车高度在安装完成后不超过3.2米，能够满足城市道路通行的尺寸要求，不会出现超高超宽的合规性问题。箱体的底板采用双层耐磨板叠加结构，底层为结构承力层，上层为可更换的耐磨衬层，长期运输矿石、碎石等高磨耗物料时，只需要定期更换上层耐磨衬板即可，不需要整体更换货箱，能够大幅降低全生命周期的使用成本，底板的倾斜角度在平放时也保留了2度的前高后低倾角，既可以避免运输过程中液体类物料向前渗漏到驾驶室一侧，

　　也能够在举升初始阶段就引导物料向尾部流动，降低举升初期的载荷冲击。侧围的加强筋采用变截面设计，在箱体下部受力集中的区域加强筋高度更高，板材厚度更大，向上逐渐减小截面尺寸，这种等强度设计思路能够在保证结构强度的前提下尽可能降低整箱自重，提升车辆的额定装载质量。箱体前部还设置了防护挡板，能够避免举升卸料时物料向前飞溅砸坏驾驶室或者举升缸部件，挡板上预留了篷布安装导轨的固定位，后期加装自动篷布机构时不需要额外焊接支架，直接利用预留孔位即可安装，能够满足环保运输的密闭要求。在实际作业适配性上，该硬箱的额定装载容积23立方米，适配松散密度1.2-1.6吨每立方米的各类工程物料，刚好匹配四轴自卸车的公路运输载重限值，不会出现超载或者容积浪费的情况，箱体的焊接全部采用气体保护焊，关键受力位置做了坡口满焊处理，焊后做了应力释放工序，长期在颠簸重载工况下使用不会出现焊缝开裂的问题。
