实验室50毫升尖底离心管结构设计

　　这款50ml规格的尖底离心管，是生物、化学、医药检测实验室里的高频通用耗材，日常在样本离心分层、试剂暂存、样品前处理、梯度稀释操作中都会大量用到，很多做实验室自动化设备适配、耗材开模、实验工装设计的工程师，都会需要精准的三维结构来做配套设计。从实际使用场景来看，这类离心管首先要适配常规台式高速离心机的转子卡位，顶部的螺纹结构要匹配通用的螺旋封盖，保证离心过程中高速旋转状态下不会出现漏液、管盖脱落的问题，尖底的锥角设计是经过长期使用验证的，离心完成后样本中的固形物会完全沉积在锥尖位置，方便实验人员直接吸取上清或者收集沉淀，不会出现残留挂壁导致样本损失的情况。

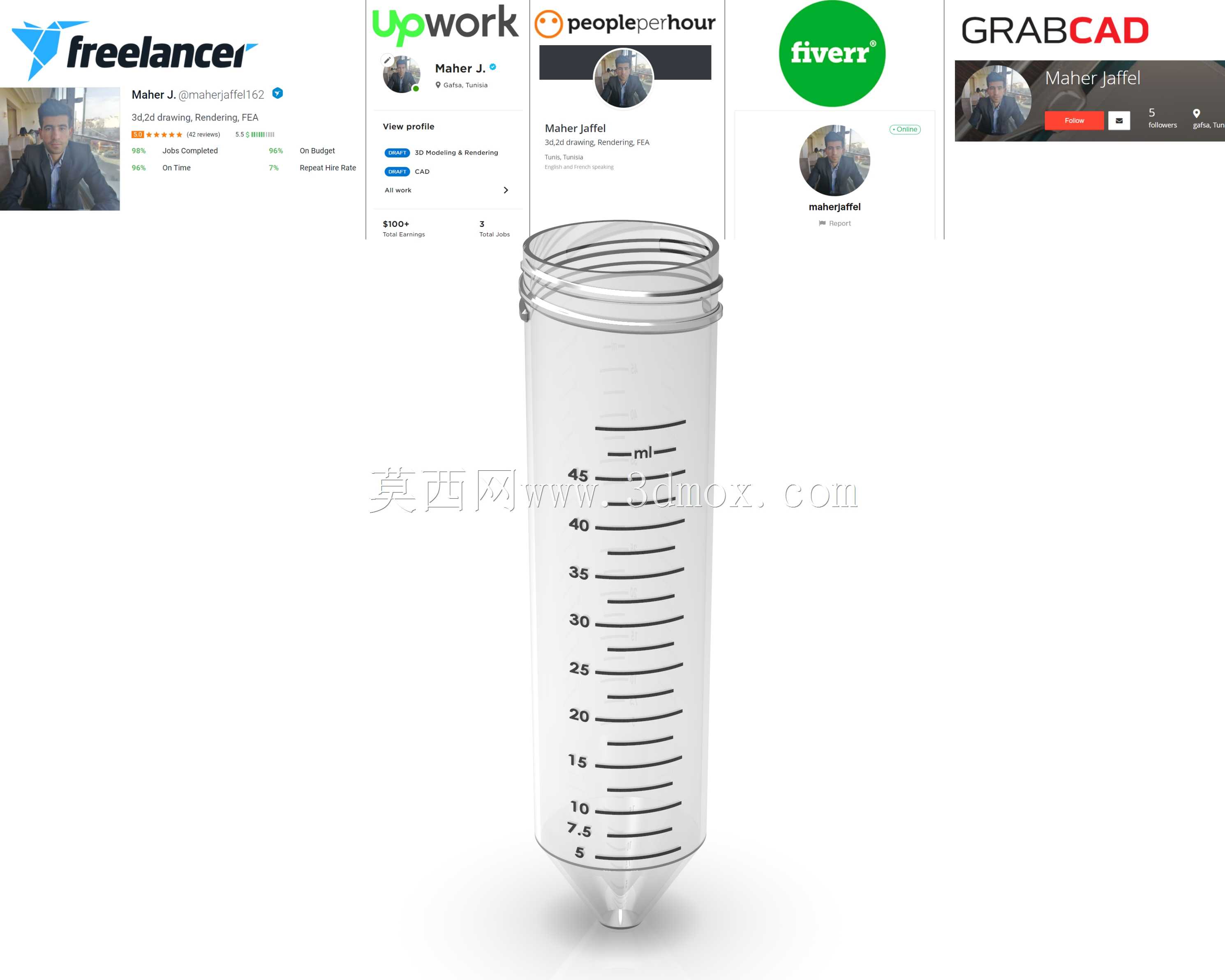

　　设计过程中首先要考虑管壁的刻度标识布局，从5ml到45ml的刻度线要均匀分布在管身正面，刻度线的粗细、数值标注位置要避开管身的加强筋区域，同时要保证装液后视线平视时读数无偏差，管身的圆柱段直径要匹配常规的试管架卡位、自动化样本库的抓取机械手尺寸，不能出现过松滑落或者过紧卡滞的问题。管壁的厚度设计要兼顾强度与透光度，常规使用中这类离心管要承受最高12000g左右的离心力，壁厚太薄会在高速离心时出现管身爆裂的问题，太厚则会提升材料成本，同时观察管内样本状态时透光度不足，影响实验人员判断样本分层情况。

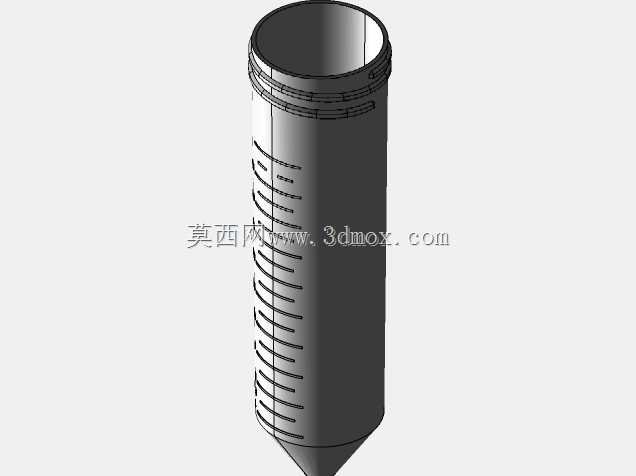

　　顶部的螺纹段做了多圈梯形螺纹设计，相比普通三角螺纹，梯形螺纹的旋合密封性更好，同时反复开合管盖时不会出现滑牙的问题，螺纹下方的限位凸台要和管盖的密封圈位置精准对应，旋紧后密封圈刚好压在凸台端面上，实现液体密封，哪怕管内装的是易挥发有机试剂，也不会出现渗漏挥发的情况。管身底部的锥尖做了小圆弧过渡，不是完全的尖锐结构，避免在放置、转运过程中锥尖磕碰开裂，同时锥段的锥度要适配离心机转子的锥孔，装管时能完全贴合转子孔壁，高速旋转时不会出现偏心晃动的问题，减少离心机的运行震动，也避免管身因为局部受力不均出现破裂。

　　从安装适配边界来看，管身总长度要控制在常规离心机转子的容纳深度范围内，放入转子后管盖不会高出转子平面，避免转子盖无法闭合；管身的最大外径要适配常见的15ml/50ml通用试管架孔径，同时也要匹配自动化移液工作站的管架卡位，不需要额外定制适配工装就能直接在自动化设备上使用。管身的脱模斜度设计要符合注塑生产的工艺要求，开模时能顺利脱模，不会出现管身刻度区域拉伤、变形的问题，保证量产时每一批次的产品尺寸公差都控制在合理范围内，互换性达标，任意同规格的管盖都能和管身顺畅旋合。

　　另外在结构细节上，管身的刻度区域做了轻微的磨砂处理，方便实验人员用记号笔在管壁标注样本信息，不会因为手上沾有水或者试剂导致字迹脱落；管身靠近顶部的位置做了一圈加厚的凸缘，方便实验人员用手指捏持拿取，也能在放入试管架时起到限位作用，不会因为管身滑落直接掉落到试管架底部。很多做实验室设备设计的工程师，在做离心机转子设计、样本存储架设计、自动化移液设备的抓取机构设计时，都需要精准的离心管三维模型来做干涉检查，提前验证卡位尺寸、抓取行程、离心时的动平衡状态，避免加工出实物后才发现尺寸不匹配，导致零件返工报废。
