多档位动力传递变速箱结构设计

　　在各类需要动力转速与扭矩匹配的机械系统中，变速箱始终是核心传动单元，其设计合理性直接决定整套设备的动力输出效率、负载适应能力与运行可靠性。不同于常规传动部件，变速箱需要在有限的安装空间内，通过多组齿轮副的啮合切换，实现不同传动比的平顺切换，满足设备在不同工况下的动力需求——比如低速大扭矩的起步、爬坡工况，高速低扭矩的匀速行进工况，都需要变速箱完成动力参数的适配转换。

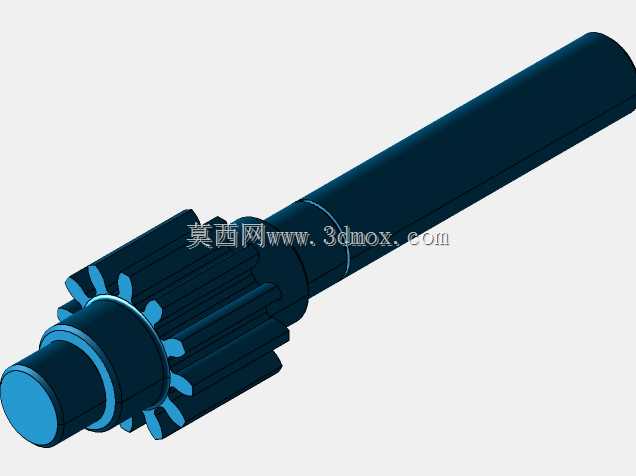

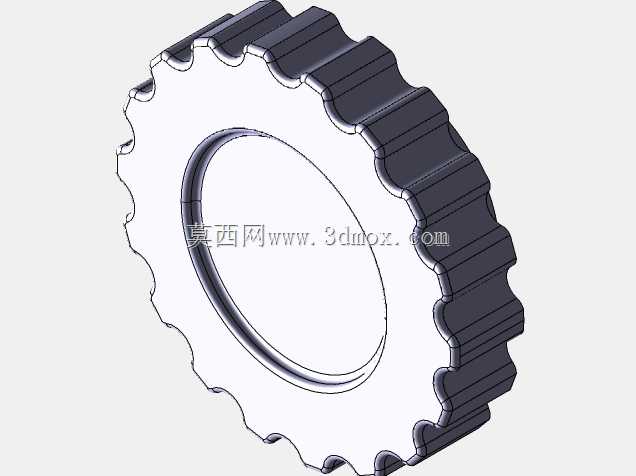

　　从结构设计逻辑来看，这款变速箱采用定轴式齿轮传动布局，输入轴与输出轴保持平行布置，各档位齿轮通过常啮合斜齿结构搭配同步器组件，减少换挡过程中的齿轮冲击，提升传动平稳性。设计过程中需要重点考量齿轮的模数、齿宽、压力角参数匹配，既要保证额定扭矩传递下的齿面接触强度、齿根弯曲强度满足疲劳寿命要求，也要控制齿轮啮合间隙在合理区间，避免间隙过大导致传动回程误差，或是间隙过小引发运转卡滞、润滑不良问题。

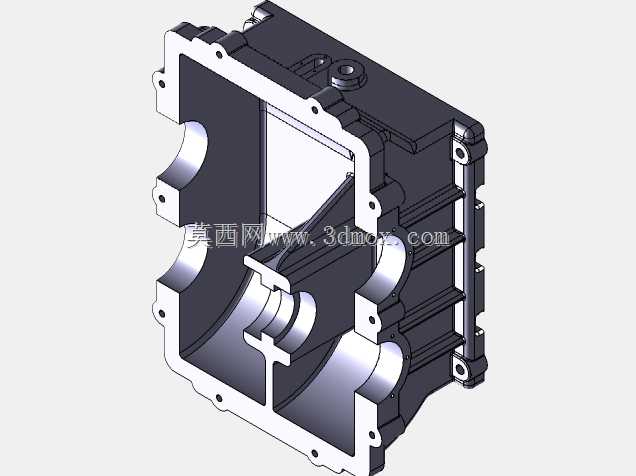

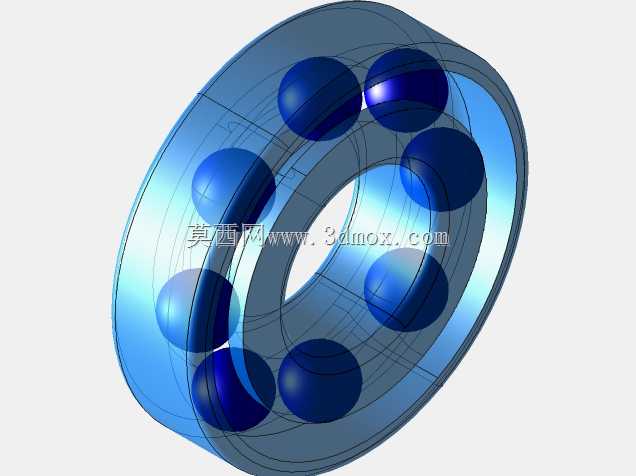

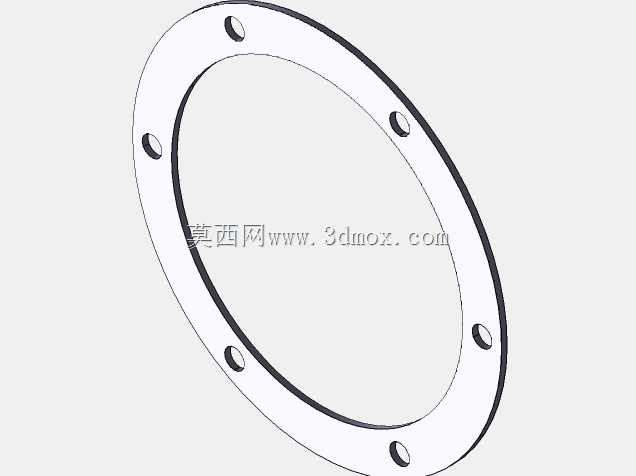

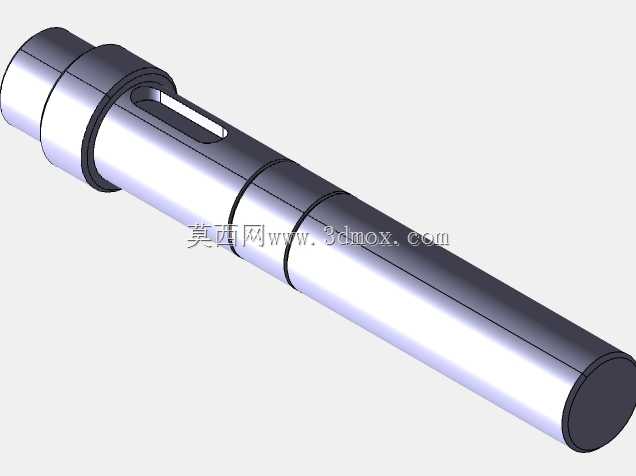

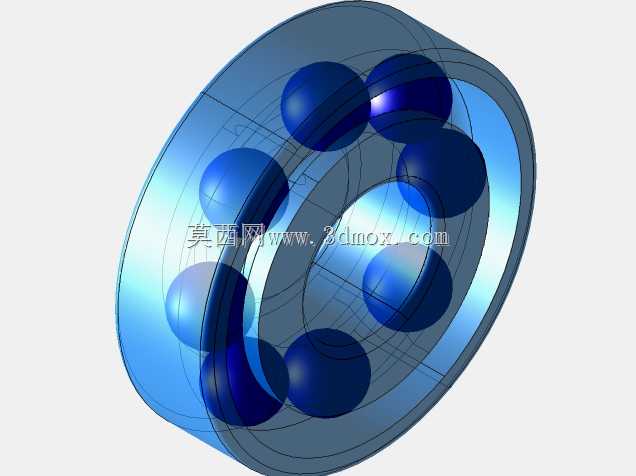

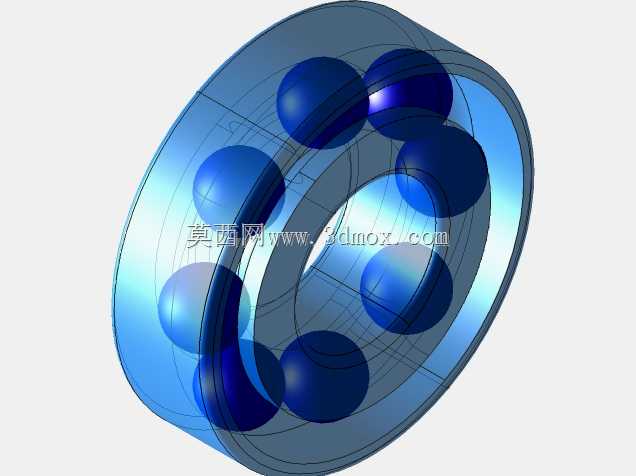

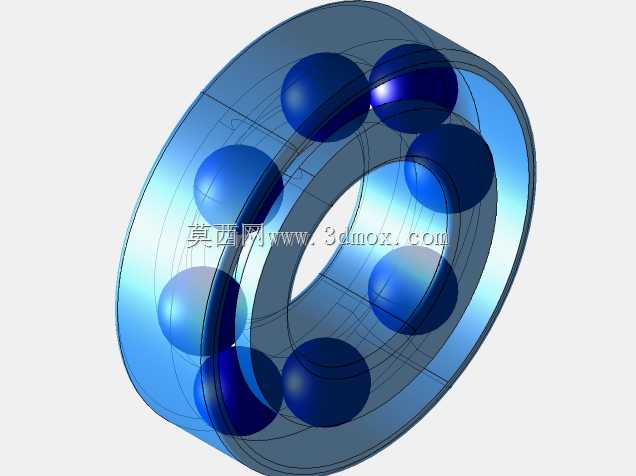

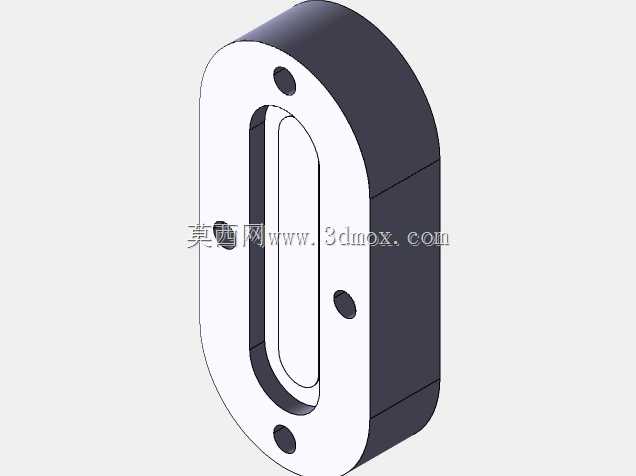

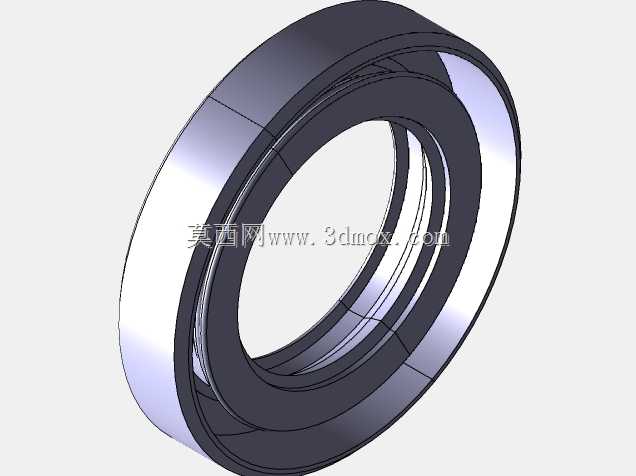

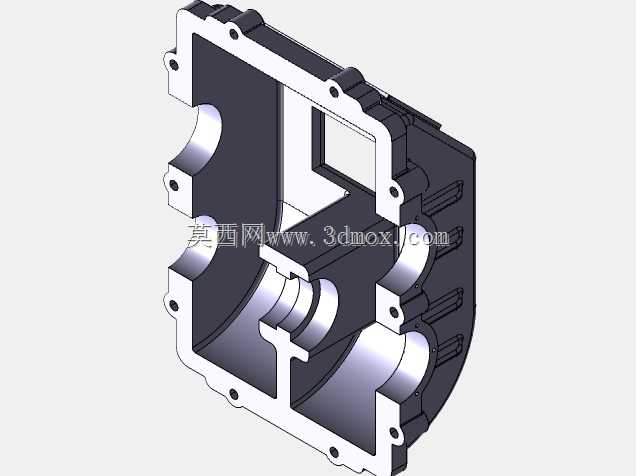

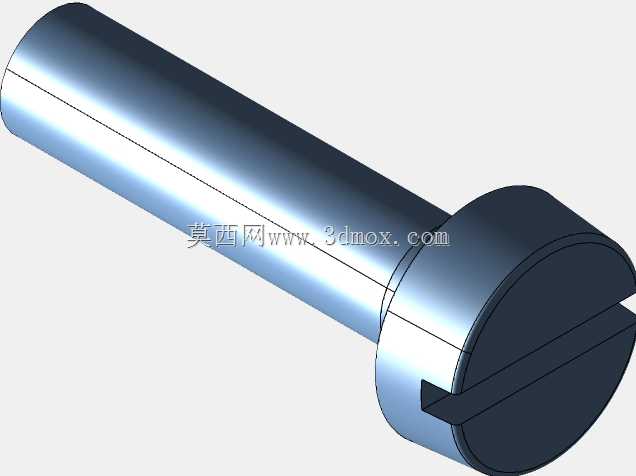

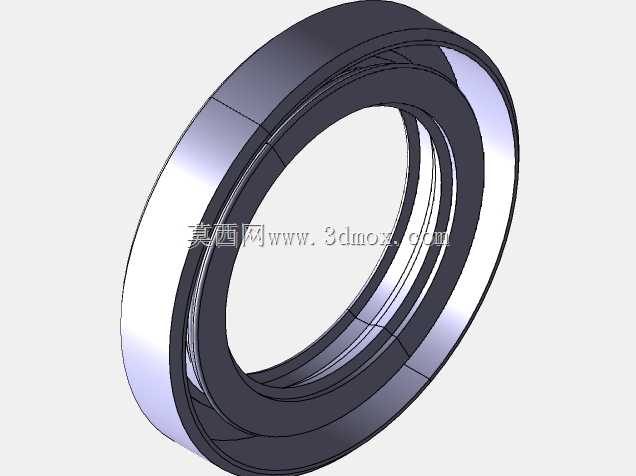

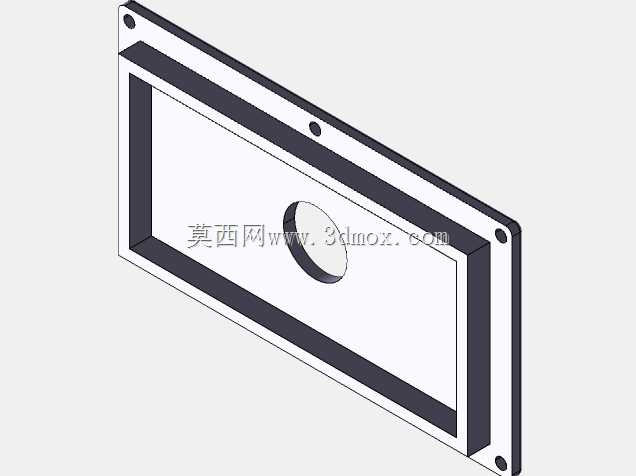

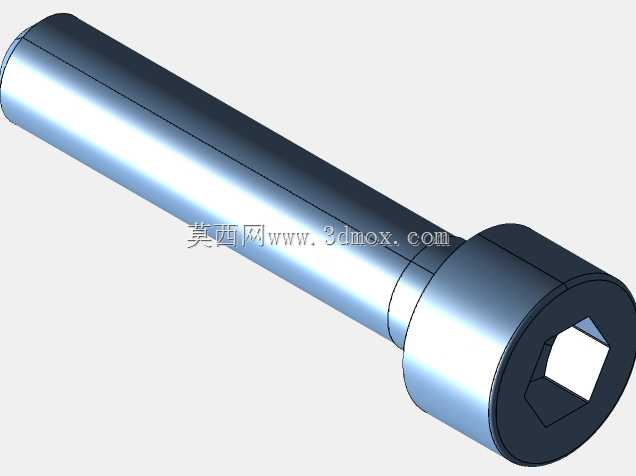

　　安装边界层面，这款变速箱的壳体采用分体式铸造结构，结合面设置定位销孔与密封槽，保证装配同轴度与密封性能，输入、输出轴端的轴承位公差严格控制在IT6级，配合深沟球轴承与圆锥滚子轴承的组合布置，同时承受径向载荷与轴向载荷，适配齿轮啮合过程中产生的分力。壳体上预留的安装法兰孔位按照通用动力配套接口尺寸设计，可直接对接主流规格的动力输入端与负载端，不需要额外制作过渡连接法兰，降低现场安装适配的工作量。

　　实际应用场景中，这类变速箱可配套在小型工程机械、农用作业设备、场内运输车辆等需要多档位动力切换的设备上，不同档位的传动比梯度经过合理匹配，相邻档位传动比差值控制在1.2-1.5区间，避免换挡过程中出现转速落差过大导致的动力顿挫。润滑系统采用飞溅润滑结构，箱体内腔设置合理的油道与挡油板，齿轮运转时带起的润滑油可以顺利到达各轴承位与齿轮啮合面，不需要额外配置强制润滑泵，简化整体结构的同时降低后期维护成本。

　　设计过程中还需要重点考量换挡机构的运动行程与定位可靠性，拨叉轴的定位钢球与弹簧参数经过反复调校，保证换挡时档位清晰，不会出现跳档、乱档问题，同时拨叉与齿轮结合套的接触位置设置耐磨衬层，减少长期换挡磨损导致的间隙增大。箱体底部设置磁性放油螺塞，可以吸附润滑油中混杂的金属磨屑，减少磨粒对齿轮啮合面与轴承滚道的磨损，延长部件使用寿命。通气帽设置在箱体顶部最高位置，平衡箱体内外气压，避免长时间运转导致箱体内温度升高、压力增大，引发密封件渗漏油问题。

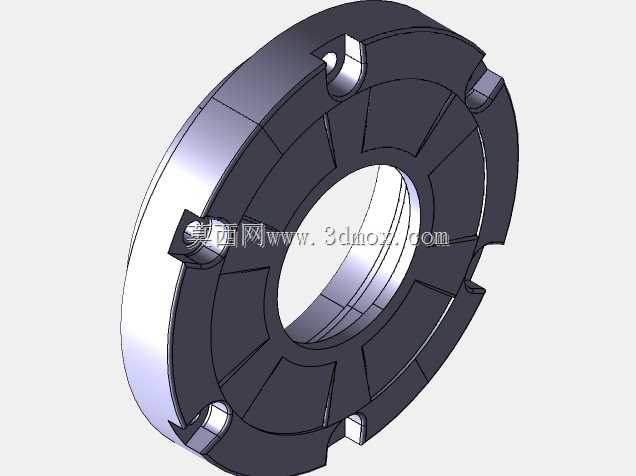

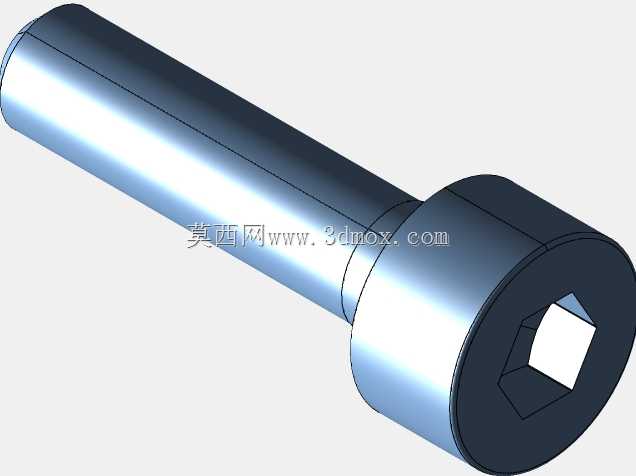

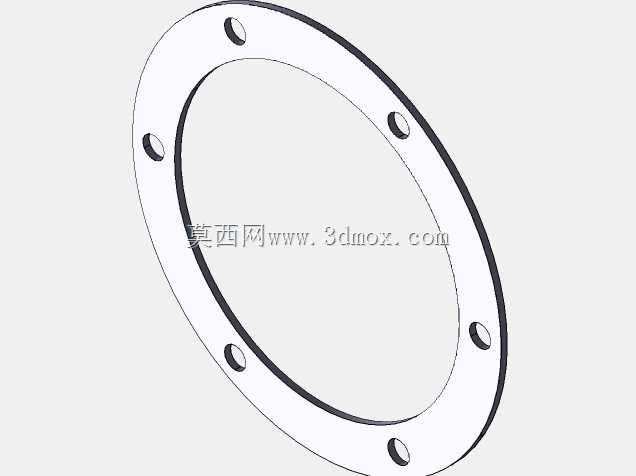

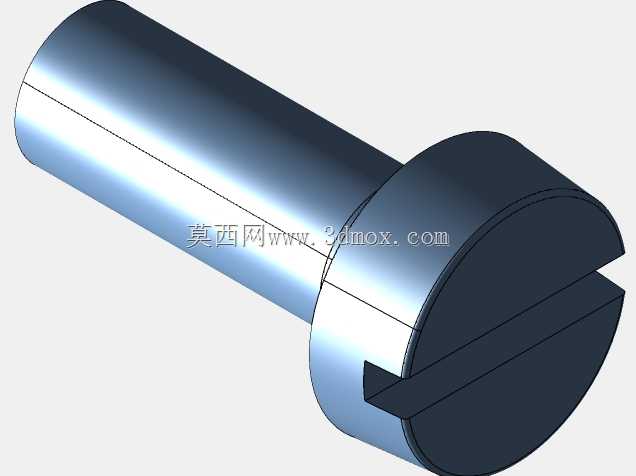

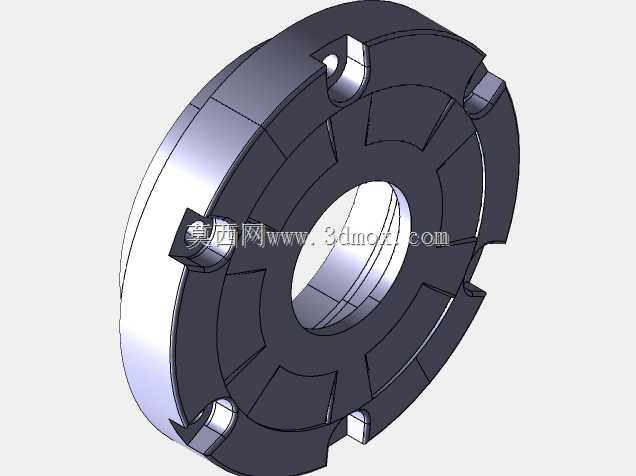

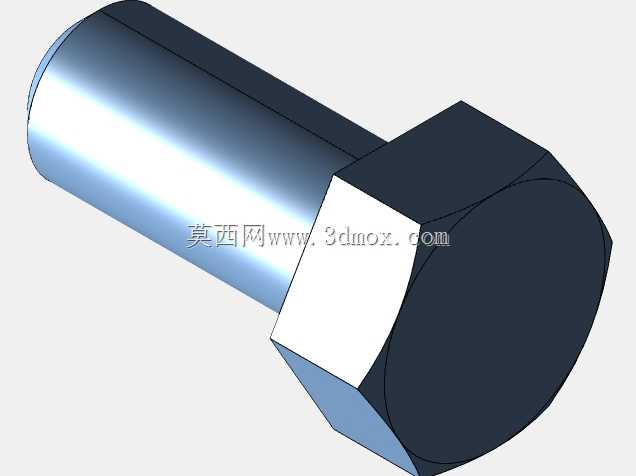

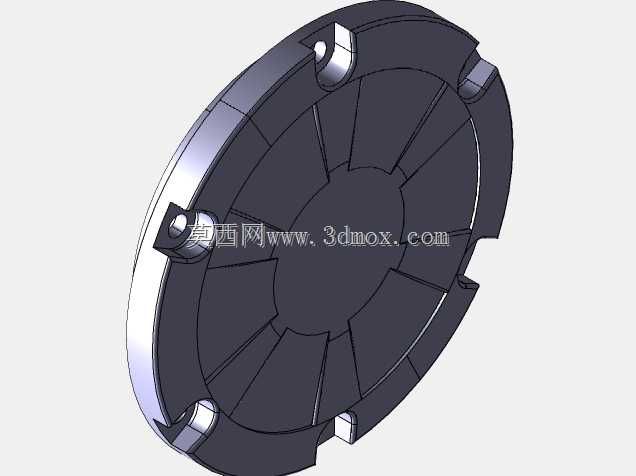

　　从三维建模的角度来看，这款变速箱的所有零件都按照实际加工公差进行建模，齿轮参数完全符合渐开线圆柱齿轮的标准齿形，装配过程中严格按照实际装配顺序添加配合约束，可直接用于装配干涉检查、运动仿真验证，也可导出工程图用于生产加工参考。建模时对所有倒角、圆角、退刀槽等工艺结构都做了完整还原，不会出现工艺结构缺失导致的模型与实际加工零件不符的问题，能够直接对接后续的结构仿真、样机试制环节，减少设计迭代过程中的重复建模工作量。
