高精度螺旋齿圆柱齿轮参数化结构

　　这类螺旋齿圆柱齿轮常应用在对传动平稳性有较高要求的动力传递场景中，比如中小功率的精密传动箱、进给机构、轻工设备的动力传输链路里，相比直齿圆柱齿轮，它的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，能有效降低啮合冲击与运行噪音，在转速偏高、载荷存在小幅波动的工况下适配性更强。从结构设计逻辑来看，该齿轮的齿形参数经过完整的几何关系推导，齿廓采用标准渐开线齿形，螺旋角的选取兼顾了轴向力控制与重合度提升的平衡，既不会因为螺旋角过大导致支撑轴承承受过高轴向载荷，也能保证足够的啮合重合度，让多对轮齿同时参与啮合，分摊齿面接触应力，提升单齿承载能力与运行平顺性。齿宽的设计结合了常用的齿宽系数范围，匹配对应模数下的径向尺寸，

　　保证轮齿有足够的接触面积传递额定扭矩，同时避免齿宽过大带来的载荷沿齿宽分布不均问题。轮毂部分的结构设计预留了标准的轴孔安装边界，可与对应直径的传动轴通过键连接实现周向固定，轮毂的厚度尺寸满足扭矩传递时的剪切强度要求，轮缘与轮毂之间的辐板结构做了等强度优化，在保证整体刚性的前提下尽可能减少不必要的材料冗余，降低零件自身转动惯量，适配频繁启停的传动工况。在实际装配场景中，该齿轮的安装基准为内孔轴线与齿顶圆的同轴度，设计阶段就控制了齿圈径向跳动与端面跳动的公差范围，能保证装配后与配对齿轮的中心距偏差处于合理区间，避免出现卡滞、偏磨或者侧隙过大的问题。齿向的螺旋线精度经过参数化校验，啮合时齿面接触斑点能均匀分布在齿高中部区域，

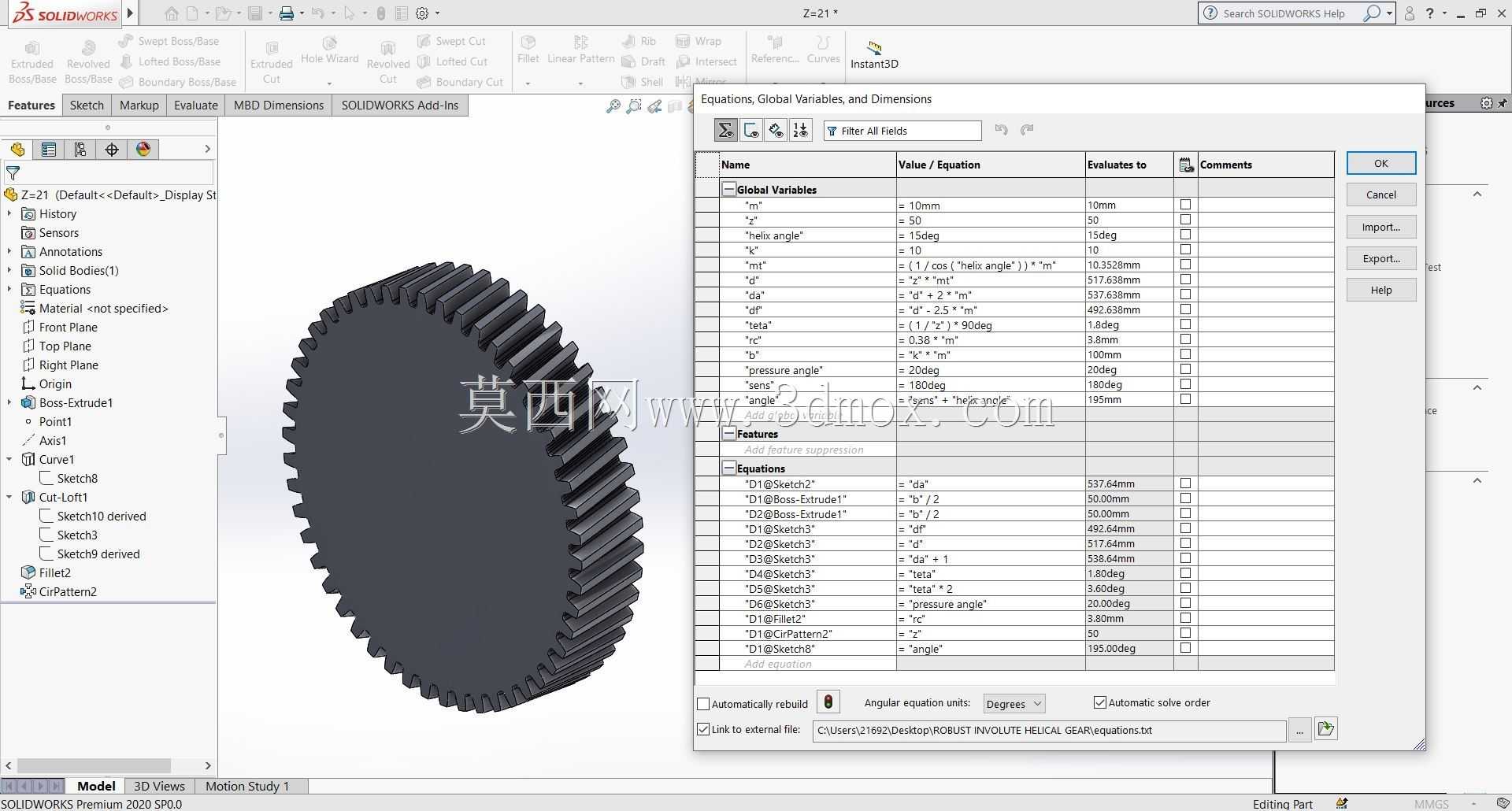

　　不会出现齿端接触导致的局部应力集中，延长零件使用寿命。从建模逻辑上，整个结构通过参数化关系搭建，齿形的渐开线由基圆半径、压力角等核心参数驱动生成，螺旋齿面通过齿廓沿螺旋线扫描成型，所有特征之间存在完整的几何关联，调整模数、齿数、螺旋角、压力角等核心参数时，整个齿轮模型可以同步更新，不需要重复绘制齿形，能大幅提升同系列不同参数齿轮的设计效率。这类齿轮在实际使用中，通常需要配对使用相同模数、相同压力角、螺旋角大小相等旋向相反的齿轮，安装时需要严格控制两轴的平行度公差，避免因轴系偏斜导致齿面接触不良，日常运行中配合对应的润滑方式，可在额定载荷下长期稳定传递旋转运动与扭矩，广泛适配各类需要平稳动力传递的机械传动环节，不管是作为减速机构的传动级，还是作为进给系统的运动传递件，都能凭借平稳的啮合特性满足使用需求。
