惰轮式皮带张紧支撑传动组件结构

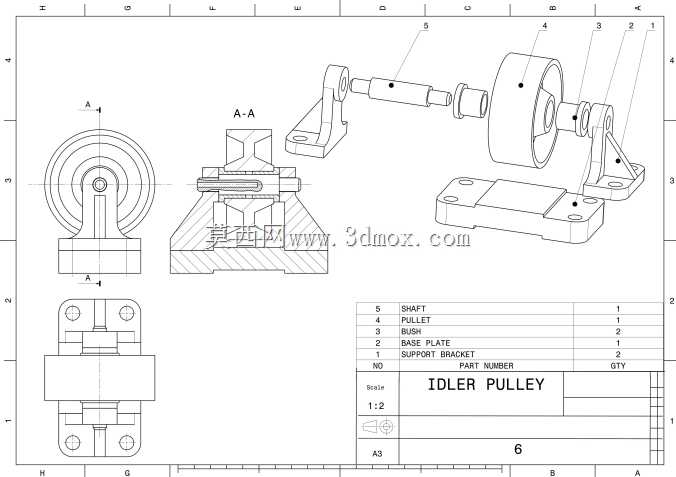

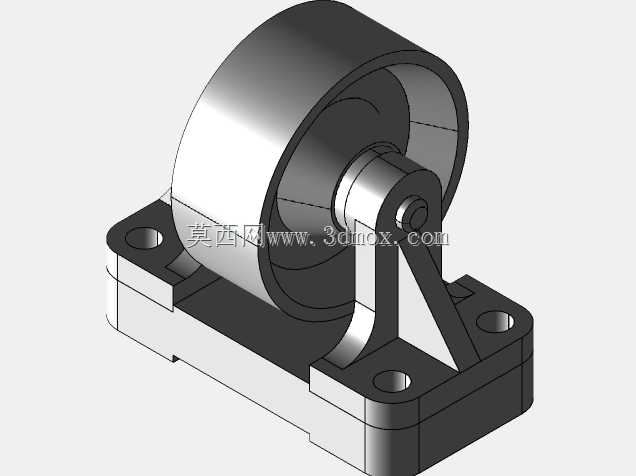

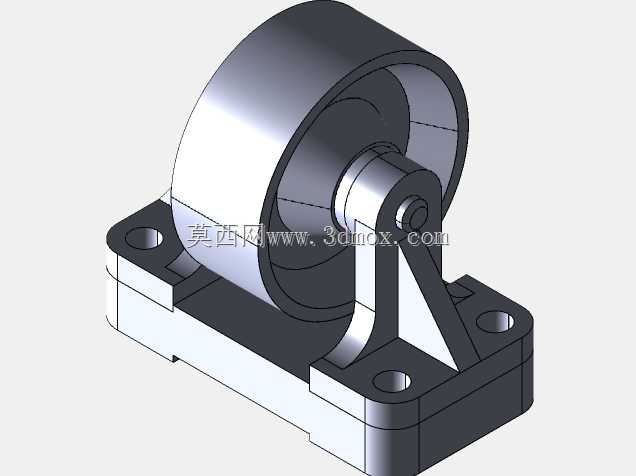

　　这套皮带轮传动组件属于机械传动系统里的张紧惰轮单元，主要用在各类需要皮带传动的设备布局中，解决长距离皮带传动下的皮带松弛、打滑、传动比失准问题，常见于轻工输送设备、小型机床辅机、农用机械的动力传递支路、纺织机械的纱线输送辊驱动端，也可适配在非标自动化生产线的皮带线张紧工位，不需要额外提供动力输入，仅通过自身的可调整安装位改变皮带包角，维持传动过程中的皮带张紧力稳定。从结构拆分来看，整套组件包含支撑支架、安装底板、芯轴、衬套、皮带轮本体几个核心部分，支撑支架采用分体式双耳设计，两个支架分别通过螺栓固定在下方的安装底板上，支架上端的轴承安装孔与芯轴采用过渡配合，衬套嵌在皮带轮内孔与芯轴之间，既可以减少皮带轮转动时的芯轴磨损，

　　也能预留润滑脂存储间隙，降低长期运转的维护频率。设计过程中优先考虑了安装适配性，安装底板上开有长圆形的调节腰孔，不需要额外加工复杂的安装基面，仅需要在设备的安装机架上对应位置打四个螺栓孔，就可以通过腰孔调整整套组件的前后位置，实现皮带张紧度的无级调节，调整到位后锁紧螺栓即可完成固定，不需要额外的张紧弹簧或者配重结构，结构可靠性更高，适合在有一定振动的设备工况下使用。从安装边界尺寸来看，整套组件的总高度控制在常规传动皮带的中心高适配范围内，皮带轮的轮槽尺寸适配标准A型三角带，也可以根据实际传动需求更换平带轮或者多楔带轮，芯轴的两端伸出支架的长度预留了锁紧螺母的安装空间，不会出现轴端与周边设备构件干涉的问题，A-A剖面的结构显示，

　　皮带轮的轮毂部分做了加厚处理，能够承受皮带张紧后带来的径向载荷，避免长期受力出现轮毂开裂的问题。在实际选型应用中，需要先确认主从动皮带轮的中心距，当中心距超过1.5米时，就需要配置这类惰轮张紧组件，安装时要保证惰轮的轮槽中心面与主从动轮的中心面共面，偏差不能超过1度，否则会出现皮带偏磨、掉带的问题；衬套采用铜基粉末冶金材质，自带储油孔隙，首次安装时填充锂基脂后，可以连续运转3000小时不需要补充润滑，适合维护不便的设备安装位置。支撑支架的折弯角度经过受力校核，能够承受最大1500N的皮带径向拉力，不会出现支架变形导致的芯轴倾斜问题，安装底板的厚度足够，在螺栓锁紧后不会出现底板翘曲，保证两个支撑支架的同轴度偏差在0.02mm以内，

　　避免皮带轮转动时出现卡滞、异响。这套结构的设计没有采用复杂的集成式铸件，全部采用板材切割、机加工的标准工艺制作，加工难度低，普通的机加工车间就可以完成全部零件的生产，备件替换成本低，当皮带轮出现磨损时，只需要拆下芯轴一端的锁紧螺母，就可以快速更换皮带轮或者衬套，不需要拆卸整套组件的安装底板，大幅减少设备停机维护的时间。在传动效率方面，因为衬套与芯轴的配合间隙控制合理，皮带轮的转动阻力很小，不会带来额外的动力损耗，张紧力调整合适的情况下，皮带传动的效率可以维持在95%以上，不会因为增加惰轮导致明显的动力损失。另外，整套组件的结构没有突出的尖锐棱角，所有的安装螺栓端部都做了倒角处理，安装后不会对周边的操作人员或者管线造成剐蹭，符合机械设备的安全设计要求，在一些开放式的设备传动部位使用时，也可以很方便的加装安全防护罩，不需要额外改动安装结构。
