手动桩孔挖掘作业专用对夹式掏挖工具

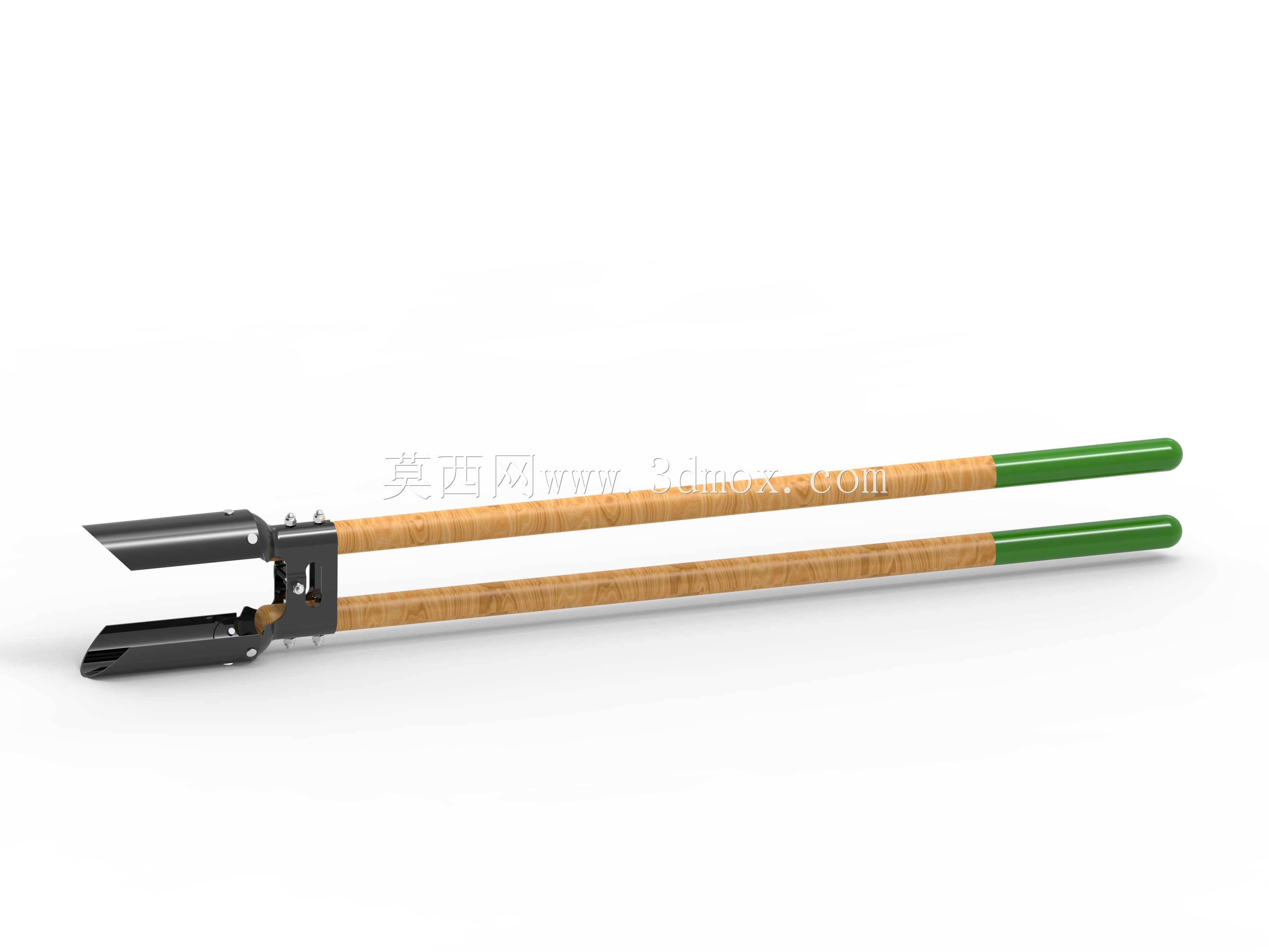

　　在民用建筑桩基施工、山地电线杆基坑开挖、庭院小型桩孔作业场景中，大型挖掘设备往往受限于作业空间狭窄、进场道路不通、作业点位零散等问题无法施展，这类手动对夹式桩孔掏挖工具就是针对这类工况设计的专用作业器具，能够在不借助大型动力设备的前提下，完成直径100mm至300mm、深度2米以内的垂直桩孔土方掏取作业，适配农村自建房地锚桩、光伏支架基础桩、果园立杆桩、边坡防护锚杆孔的土方掏挖工序。工具整体采用对称双杆对夹结构，两根操作杆选用经过碳化处理的硬质实木作为握柄基材，握柄末端做浸塑防滑处理，单根操作杆总长度控制在1.8米，作业人员站立在地面即可完成孔内土方的抓取、提升、卸土全流程操作，无需俯身探入孔内，大幅降低深孔作业的坠落与磕碰风险。

　　前端执行部件为两片对称式弧面抓斗，抓斗刃口采用65Mn弹簧钢冲压成型，刃口做30度斜角淬火处理，硬度达到HRC48-52，能够轻松切入压实度0.93以内的粉质黏土、砂土层，遇到直径30mm以内的砾石也可直接夹取带出，不会出现刃口卷边、变形问题。两片抓斗通过中部的铰接转轴实现开合动作，铰接轴选用直径12mm的45号钢调质处理，轴套部位加装黄铜耐磨衬套，长期往复开合作业下不会出现轴孔旷量、咬合错位的问题，抓斗闭合状态下整体呈半圆柱腔体结构，单斗容土量约为0.002立方米，单次掏挖循环耗时不超过5秒，熟练作业人员配合可实现每小时0.3至0.5立方米的土方掏挖效率，相比传统铁锹掏孔作业效率提升4倍以上。

　　设计阶段针对不同土层的作业特性做了结构优化：抓斗外侧设置两道加强筋，从铰接座位置延伸至刃口端部，避免夹取硬土、砾石时抓斗本体出现外张变形；操作杆与抓斗的连接部位采用嵌入式钢套加固，木柄插入钢套后通过两个径向锁紧螺栓固定，能够承受作业时最大150N的下压力与200N的提拉力，不会出现木柄断裂、连接松脱的问题。作业时的操作逻辑符合人体工程学设计：作业人员双手分别握持两根操作杆末端，将抓斗以张开状态送入桩孔底部，向下施加压力的同时合拢两根操作杆，抓斗刃口切入土层将土体兜入腔体，保持合拢状态向上提升工具至孔外，分开操作杆即可将斗内土体自动卸出，整个操作流程无需额外的锁紧机构，依靠杠杆力臂的比例设计即可实现抓取过程的自锁，

　　不会在提升过程中出现抓斗张开、土体掉落的问题。工具的整体收纳尺寸与常规农用铁锹接近，两根操作杆可拆分设计，拆分后单段长度不超过1米，能够放入普通工程三轮车、私家车辆后备箱转运，适合零散作业点位的频繁转场需求。针对不同作业场景的适配性方面，该工具可根据桩孔直径更换对应宽度的抓斗部件，铰接部位的连接尺寸做了统一标准化设计，更换抓斗仅需拆卸铰接轴的开口销即可完成，无需额外工具辅助，能够覆盖从80mm直径的小型锚杆孔到350mm直径的桩基孔作业需求。在实际施工验证中，该工具在含水量15%-25%的黏土层作业表现最佳，不会出现黏土粘黏斗壁无法卸土的问题，针对含水量过高的淤泥层作业时，可在抓斗内侧增设滤水孔，减少提升过程中的淤泥滴落；针对含砾石较多的砂土层，可将刃口更换为带锯齿的结构，增强砾石的抓取夹持力。工具整体无复杂液压、电气部件，日常维护仅需定期在铰接轴部位涂抹润滑脂、检查刃口磨损情况即可，刃口磨损后可通过角磨机打磨修复，整体使用寿命可达3年以上，能够满足野外零散桩孔作业的长期使用需求，填补了小型桩孔作业中大型设备无法覆盖、传统工具效率低下的市场空白，是小型土建、电力架设、光伏安装、园林施工领域必备的手动作业器具。
