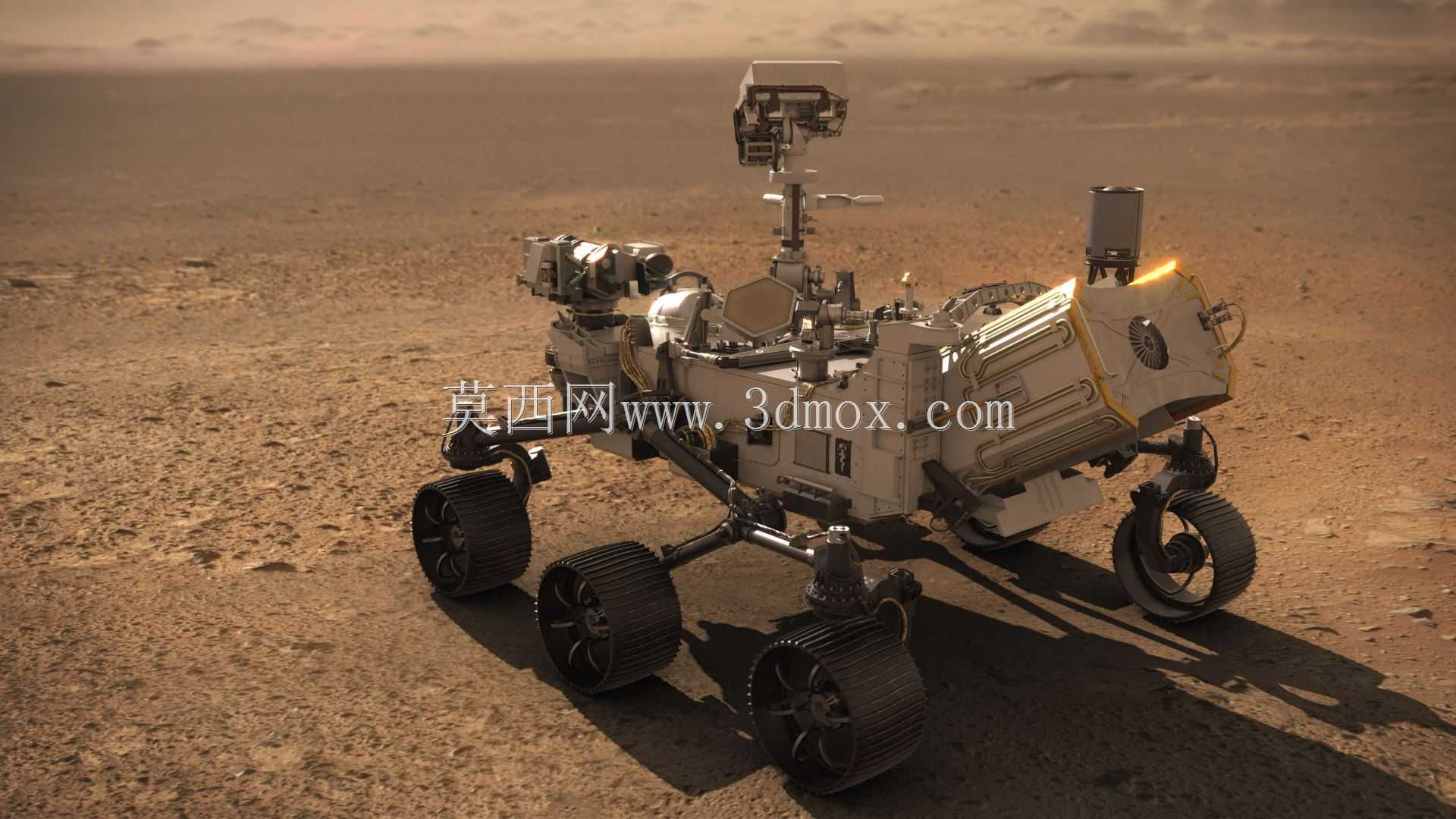

NASA毅力号火星表面漫游探测车结构

　　这款星球表面漫游探测装备的结构设计，核心围绕地外天体表面长周期自主作业的极端工况展开，整套行走机构采用六轮独立驱动搭配独立 rocker-bogie 摇臂悬架构型，每侧悬架由主摇臂、副摇臂铰接组成，铰接位置预留了足够的转动余量，能够在轮组遭遇凸起岩石、凹陷陨坑地形时，自动将载荷均匀分配到六个接地轮上，避免单轮载荷过大出现陷车或者结构过载的问题。每个轮组都集成了独立的驱动单元与转向执行机构，轮面采用带凸起履刺的镂空金属轮结构，既能够降低整体结构重量，又可以在松散的火星风化层表面提供足够的抓附力，避免低重力环境下行走打滑。

　　车身上部的桅杆结构是整套探测设备的核心搭载平台，桅杆采用多段铰接式升降结构，可根据探测需求调整俯仰角度与水平回转角度，顶端集成了多光谱成像设备、环境感知传感器与导航相机单元，安装位置的基准面经过严格的形位公差设计，保证成像设备的光轴基准与车身坐标系的对齐精度，减少后续导航数据的校准误差。桅杆侧部布置的气象监测单元，采用外露式安装结构，安装支架做了轻量化镂空处理，在保证结构刚度的前提下尽可能降低发射阶段的载荷重量，同时预留了传感器的走线空间，所有线缆都通过车身内部的走线槽布置，避免外露线缆受火星表面极端温差、宇宙射线辐照出现老化破损。

　　车身前部搭载的样本采集作业臂，采用多自由度关节构型，每个关节位置都集成了角度反馈元件与扭矩限制结构，作业臂末端可适配不同功能的采集末端执行器，包括岩芯钻取单元、表层土壤取样单元、样本封装转接单元，作业臂的运动包络经过反复校核，在最大伸展长度下不会与车身结构、行走轮组发生运动干涉，同时在作业臂收回状态下，能够完全贴合车身前部的安装基准面，降低发射阶段以及着陆冲击过程中的结构受力。车身顶部布置的天线单元，采用高增益定向天线与低增益全向天线组合配置，高增益天线安装在可调整角度的云台上，能够精准对准地球轨道方向的中继卫星，实现大容量探测数据的回传，低增益天线则采用固定安装方式，保证任意姿态下都能够接收地面站的基础控制指令。

　　整套设备的热控系统采用被动热控为主、主动热控为辅的设计思路，车身外部覆盖的多层隔热组件，通过安装压条固定在车身蒙皮外表面，压条的布置位置避开了所有传感器的探测窗口与设备散热面，车身内部的电子设备舱做了密封式结构设计，内部布置的热管回路能够将工作时产生的废热均匀传导到各个需要保温的单元，避免火星表面昼夜超过一百摄氏度的温差导致电子设备超出工作温度范围。电源系统采用车身顶部的太阳能电池板搭配车载蓄电池组的组合配置，太阳能电池板的安装角度经过优化，能够在火星不同纬度位置都获得足够的太阳辐照角度，电池板表面覆盖的防尘涂层，能够减少火星沙尘附着对发电效率的影响，电池组则安装在车身中部的保温舱内，保证低温环境下的充放电效率。

　　整套结构的安装边界充分考虑了发射整流罩的包络尺寸限制，所有向外伸展的结构在发射阶段都处于收拢锁定状态，桅杆、作业臂、天线单元都有对应的锁定释放机构，着陆完成后通过火工装置解锁，各机构再按照预设程序展开到工作位置。所有结构件的材料选择都兼顾了轻量化与结构强度，主承力结构采用高强度铝合金材质，关键受力的铰接位置采用钛合金嵌件增强，非金属结构件则采用耐辐照、耐极端温差的特种工程塑料，尽可能降低整体结构重量的同时，保证着陆冲击、行走颠簸、作业受力等多种工况下的结构可靠性。轮组的悬架铰接位置采用自润滑轴承，不需要额外添加润滑介质，就能够在火星表面的低气压、极端温度环境下长期保持转动灵活性，避免润滑脂在低气压环境下挥发失效。车身底部的结构做了防冲击优化，能够在着陆阶段承受一定的纵向冲击载荷，同时避免行走过程中飞溅的石块撞击车身底部的管线与设备。
