大钢管道清理专用消化道工装工具

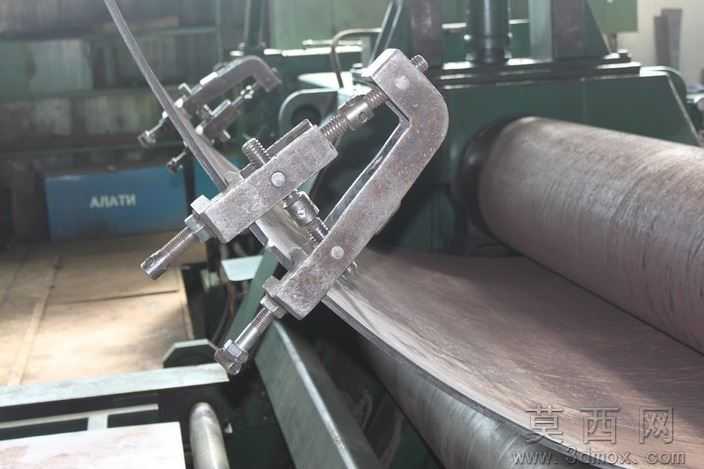

本模型为大口径钢质管道内壁清理作业专用的消化道工装工具，整体采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循机械加工公差标准，对各活动部件的装配间隙做了精准设定，确保虚拟装配状态下各运动副无干涉、可顺畅模拟实际作业动作。模型外观材质做了写实化渲染处理，主体金属构件采用铸钢哑光金属材质，表面还原了实际工装使用过程中产生的细微磨损纹理与氧化质感，调节螺杆部位做了亮面镀锌金属材质区分，手柄握持区域添加了防滑纹理的凹凸结构，整体渲染光影采用工业车间自然光环境，还原工具在实际加工场景中的真实视觉效果。从结构设计来看，该工具采用C型夹式主体框架作为承载基础，框架上下两端对称布置可独立调节的进给螺杆组件，螺杆端部配置适配管道弧度的压合定位块，可根据不同壁厚的大钢管道调整夹持行程，中部延伸的长杆作业端可搭载不同规格的清理磨头，深入管道内部完成内壁锈层、焊渣、残留杂物的清理作业，整体结构兼顾夹持稳定性与作业灵活性，无需复杂外接动力即可手动完成管道内壁的预处理作业。设计过程中重点考量了大口径管道作业的操作便利性，将调节螺杆的操作端设置在框架外侧，作业人员无需进入管道内部即可完成夹持固定与进给调节，同时对整体受力结构做了有限元模拟优化，在保证结构强度满足作业负载的前提下尽可能减轻工装自重，降低长时间手持作业的劳动强度，各连接部位均采用标准化紧固件设计，易损部件可快速拆卸更换，有效提升工具的实际使用寿命与维护便捷性，模型完整还原了所有零部件的细节结构，可直接用于作业指导演示、工装改进设计以及相关管道维护设备的参考开发。
